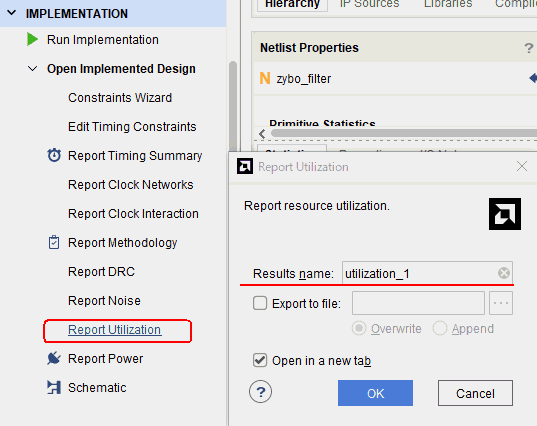

| ImplementationのReport Utilizationをクリックすると次のようなポップアップウインドウが現れるのでOKをクリック。 |

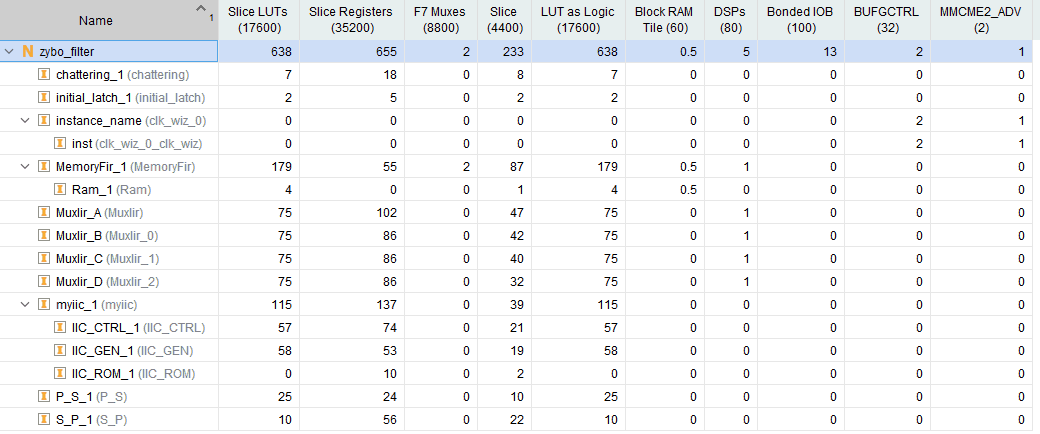

Zynq-7000、Zynq Z7-7010の場合は次のようになります（＊１）
（＊１）どちらもFPGAは XC7Z010-1CLG400C |

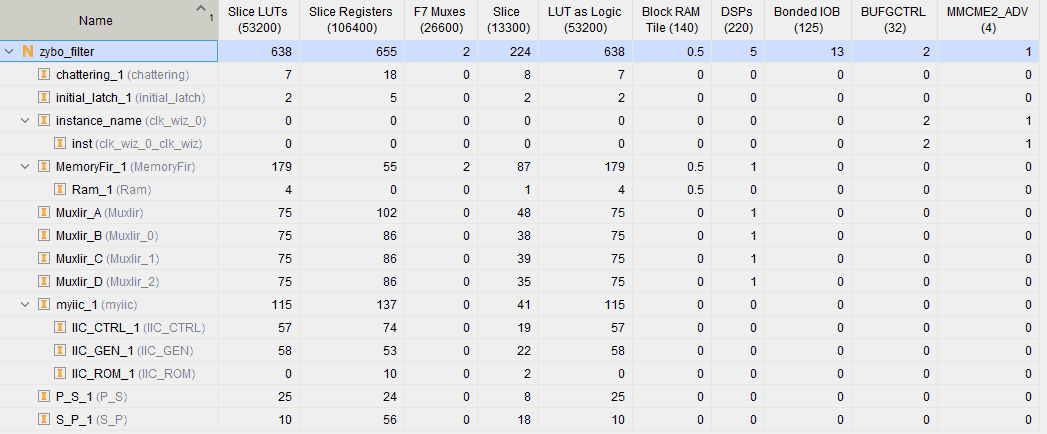

Zynq Z7-7020の場合は次のようになります（＊２）
（＊２）FPGAは XC7Z020-1CLG400C。XC7Z010-1CLG400Cの3倍程度のリソース容量 |
LchにはFIRフィルタ（100タップ）、RchにはIIRフィルタ（Biquadが4個）が実装されています。
乗算器（DSP)はFIRで1個、IIRで4個使われています。
FIRフィルタでBlock RAMが使用されています。 |
