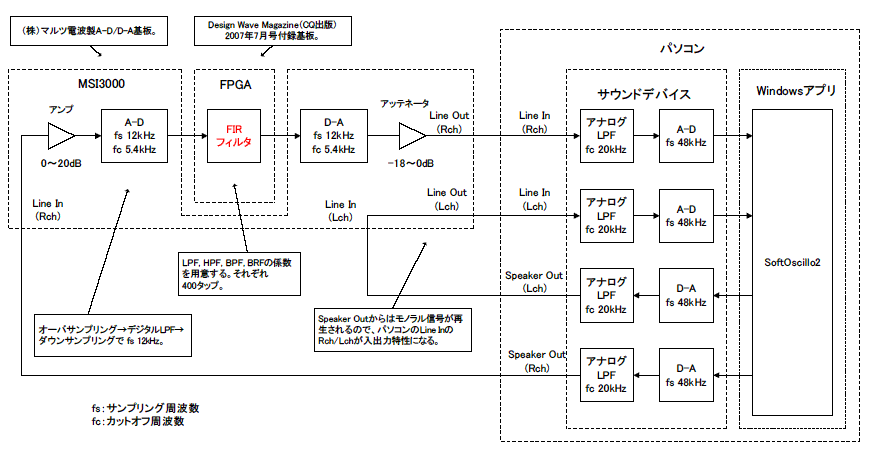

 A-D/D-Aコンバータを使う今回は以下のように（株）マルツ電波製のA-D/D-A基板MSI3000を使用して実験を行います。また、SoftOscillo2によりパソコンをジェネレータ＆オシロスコープとして使用します。  LchとRchの比がシステムの周波数特性になる上図で示すように、パソコンのSpeaker Outからの信号はモノラルであり、そのLchはスルーでパソコンのLine Inに戻っています。したがって、パソコンのLine InにおけるRch/Lchがこのシステムの周波数特性になります。 サンプリング周波数は12kHzMSI3000基板にはSi3000（シリコンラボラトリ社製音声コーデック）が搭載されており、その最高サンプリング周波数12kHzでA-D/D-Aします。A-Dコンバータではいったん高い周波数でオーバサンプリングし、デジタルLPF(アンチエリアシングフィルタと呼ばれる、fc 5.4kHz)で高周波を急峻にカットし、その後ダウンサンプリングでfs 12kHzとします。 FIRフィルタは係数可変の400タップLPF, HPF, BPF, BRFの4種類を選択可能にするために係数を4種類用意し、外部スイッチで切り替えます。それぞれ400タップでビット長は20です。
|
