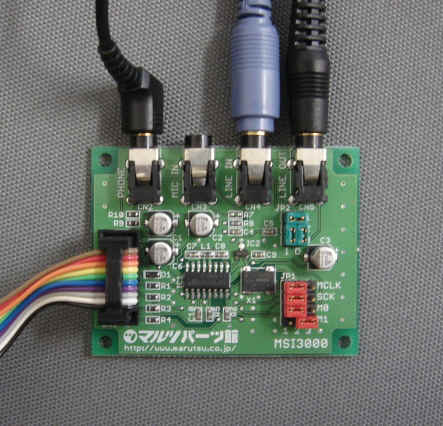

 DWM2007年7月号付録基板＋MSI3000基板今回使用するFPGA（XC3S250E-VQ100）はDesign Wave Magazine（CQ出版社）2007年7月号付録基板に搭載されています。この基板にはA-D/D-Aは搭載されていないため、別途MSI3000基板（マルツ電波）でA-D変換、D-A変換を行います。また、FPGAの書き込みには専用のケーブルが必要です。  パソコンから信号を入出力今回はパソコンをジェネレータ＆オシロスコープとして使用するため、パソコンのサウンドデバイスから信号（アナログ）を注入します。また、システムの出力（アナログ）をパソコンのサウンドデバイスで観測します。 A-D/D-AはシリアルインターフェースMSI3000にはSi3000（シリコンラボラトリ）という16ビットのA-D/D-Aコーデックが搭載されています。そのI/Fはシリアルなので、FPGA内でS-P（シリアル−パラレル）変換します。その後デジタルフィルタリングを行い、その結果をP-S変換してからSi3000に出力します。MSI3000は下の写真のように赤のジャンパでMode0（マスタモード）に、緑のジャンパでLchはスルーし、RchだけをA-D/D-Aします。  DIPSWで特性切り替えFIRフィルタの係数は4種類(LPF, HPF, BPF, BRF)あり、DIPSW（ディップスイッチ）で切り替えられます。 DWM付録基板は+3.3V、MSI3000は+5Vで動作今回電源は+5VのACアダプタから供給され、MSI3000基板ではそのまま使用され、DWM付録基板では3.3Vに減圧されて使用されます。
|
