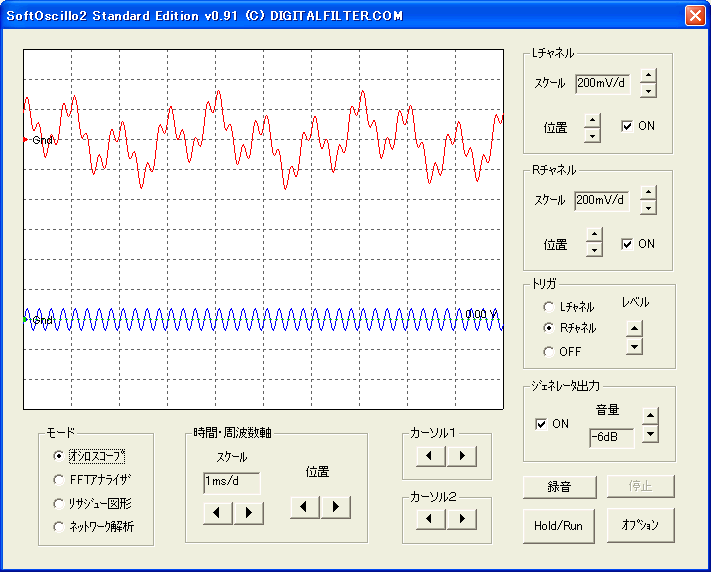

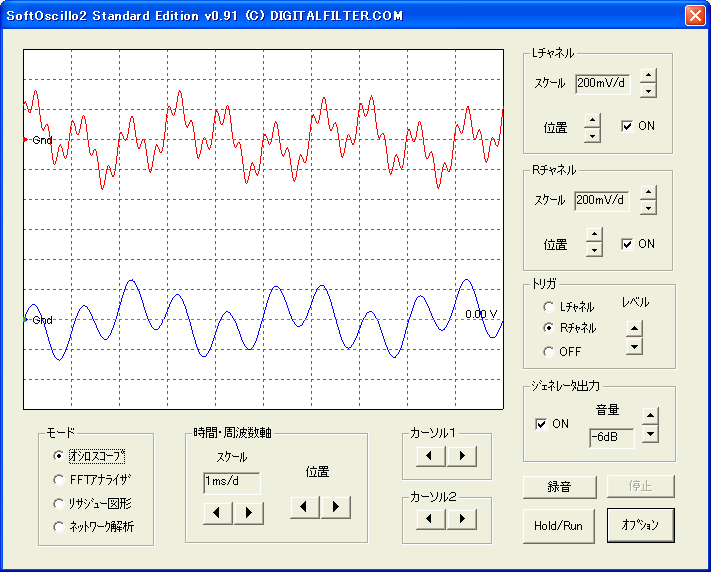

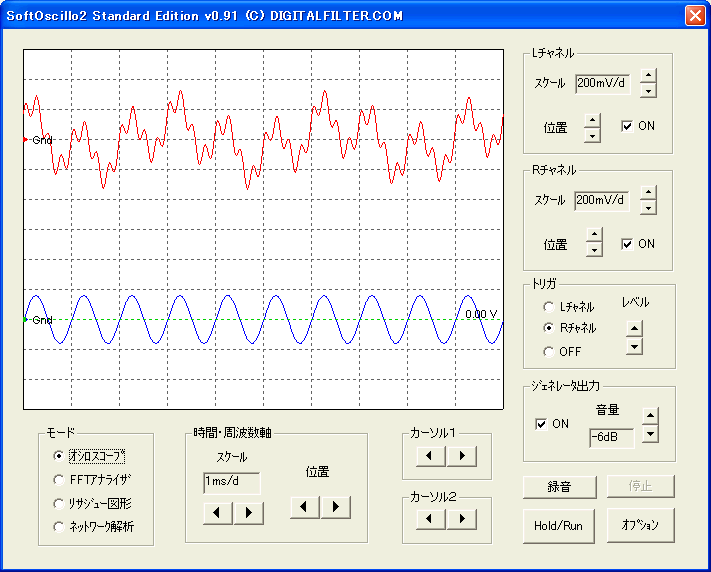

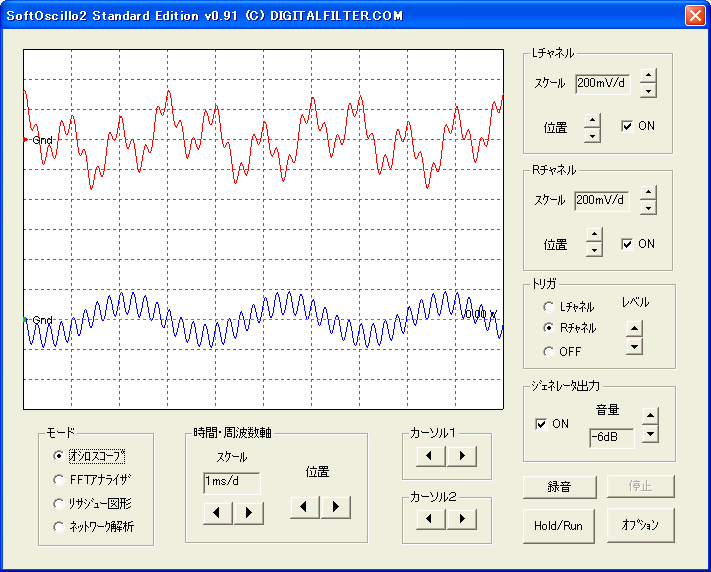

 LPF（Low Pass Filter）の入出力をオシロで観測400次FIR型LPFの入出力波形を以下に示します。上段（赤）が入力で、300Hzのサイン波、1kHzのサイン波、4kHzのサイン波を足したものです。下段（青）は出力で、4kHzが完全に取り去られています。  HPF（High Pass Filter）の入出力をオシロで観測DIPSWを切り替えて、400次FIR型HPFとすると以下の様になります。上段（赤）が入力で、300Hz＋1kHz＋4kHzです。下段（青）は出力で、今度は4kHzだけが通過しています。  BPF（Band Pass Filter）の入出力をオシロで観測DIPSWを切り替えて、400次FIR型BPFとすると以下の様になります。上段（赤）が入力で、300Hz＋1kHz＋4kHzです。下段（青）は出力で、1kHzのみが通過しています。  BRF（Band Reject Filter）の入出力をオシロで観測DIPSWを切り替えて、400次FIR型BRFとすると以下の様になります。上段（赤）が入力で、300Hz＋1kHz＋4kHzです。下段（青）は出力で、1kHzのみが取り除かれています。
|
