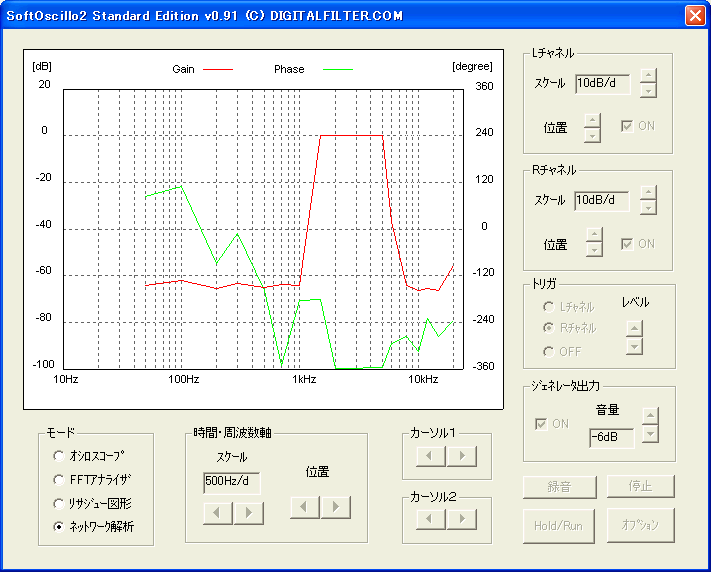

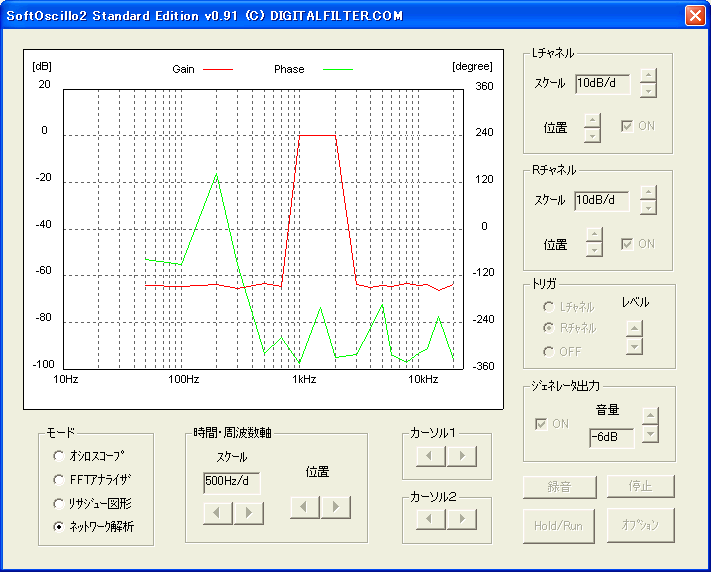

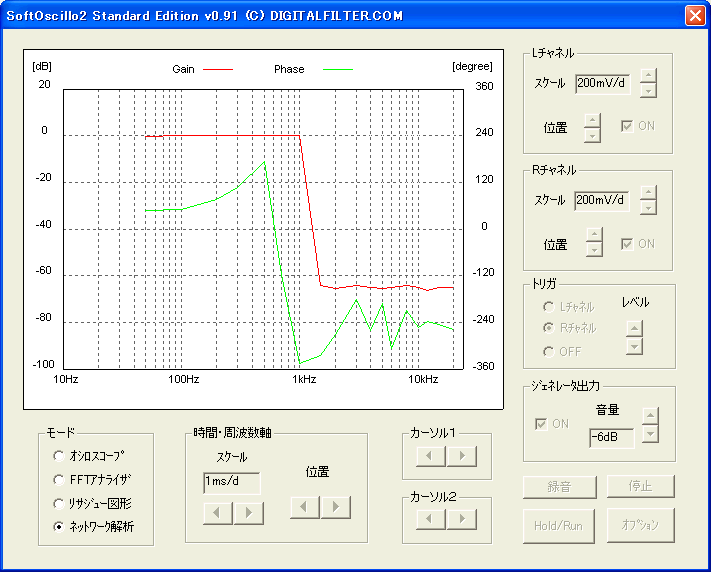

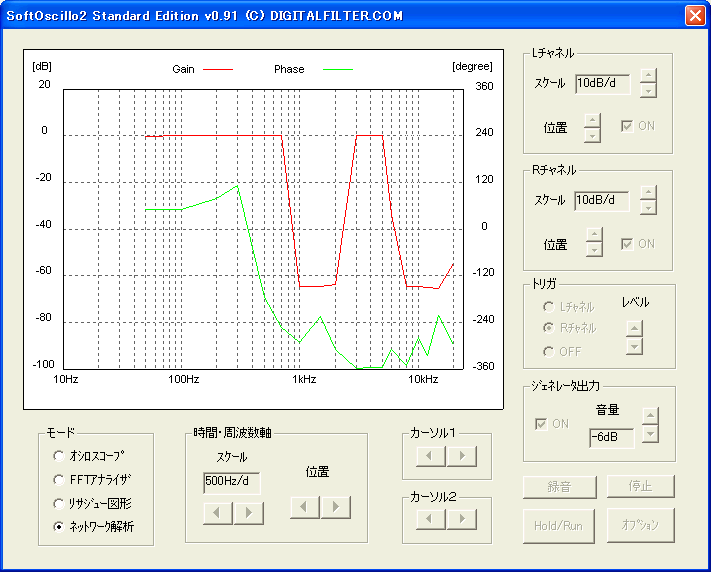

 LPF（Low Pass Filter）のF特を見る400次FIR型LPFの周波数特性を以下に示します。赤が振幅特性で緑が位相特性です。1kHzから2kHzにかけて一気に60dB〜70dB減衰しています。  HPF（High Pass Filter）のF特を見る400次FIR型HPFの周波数特性を以下に示します。赤が振幅特性で緑が位相特性です。2kHzから1kHzにかけて一気に60dB〜70dB減衰しています。また、5kHz以上が減衰しているのはA-D変換時のアンチエリアシングフィルタによります。  BPF（Band Pass Filter）のF特を見る400次FIR型BPFの周波数特性を以下に示します。赤が振幅特性で緑が位相特性です。1kHz以下、2kHz以上は60dB〜70dB減衰しています。  BRF（Band Reject Filter）のF特を見る400次FIR型BRFの周波数特性を以下に示します。赤が振幅特性で緑が位相特性です。1kHz〜2kHzにかけて60dB〜70dB減衰しています。また、5kHz以上が減衰しているのはA-D変換時のアンチエリアシングフィルタによります。
|
