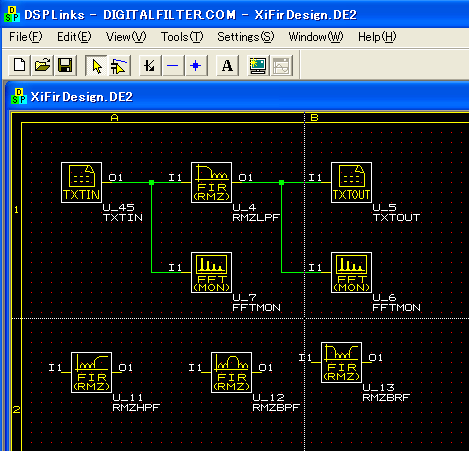

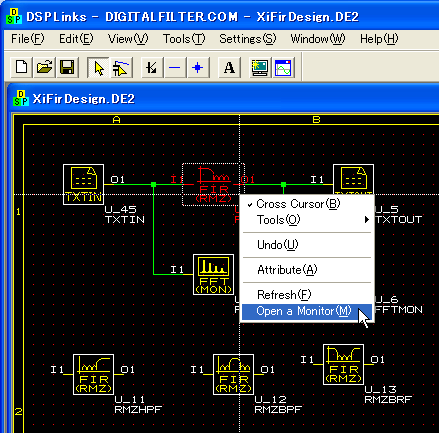

 DSPLinksで係数を導出するDSPLinksを使うとデジタルフィルタの係数を簡単に得ることが出来ます。また係数を量子化（整数化）することも出来ます。 このアーカイブを解凍した後、DSPLinksのディレクトリにコピーしましょう。その後DSPLinksを実行し、OpenアイコンをクリックしてXiFirDesign.DE2を開きましょう。 RMZLPF（Remez法によるFIR型LPF）のコンポネントを選択し、右クリックでOpen

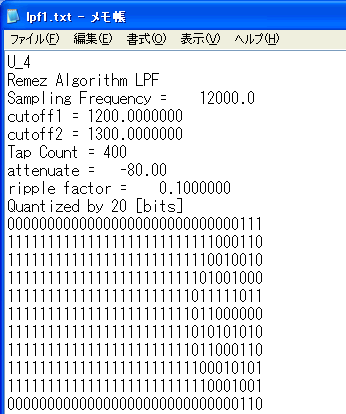

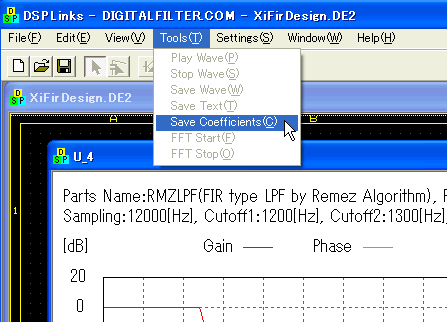

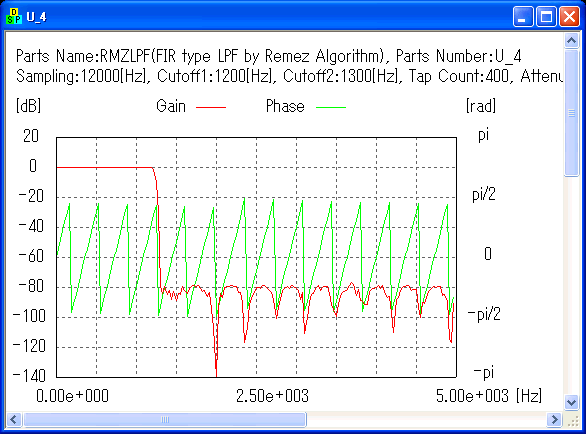

a Monitorを選択してください。 すると新しいウインドウに周波数特性が描画されます。1200Hzから1300Hzにかけて急峻にカットされています（LPF）。 U_4ウインドウを最前面に出した状態でTools→Save Coefficientsを選択すると係数がセーブできます。 400タップなので係数は400個あり、値は2進数になっています。ビット数は20（＊）で量子化しています。（＊）デジタルフィルタの係数は一般的に、データより数ビット多めで量子化する。今回はデータが16ビットなので20ビットで量子化した。  RMZHPF, RMZBPF, RMZBRFも同様にOpen a Monitorでモニタウインドウを開き、Save
Coefficientsで係数をセーブできます。
|
