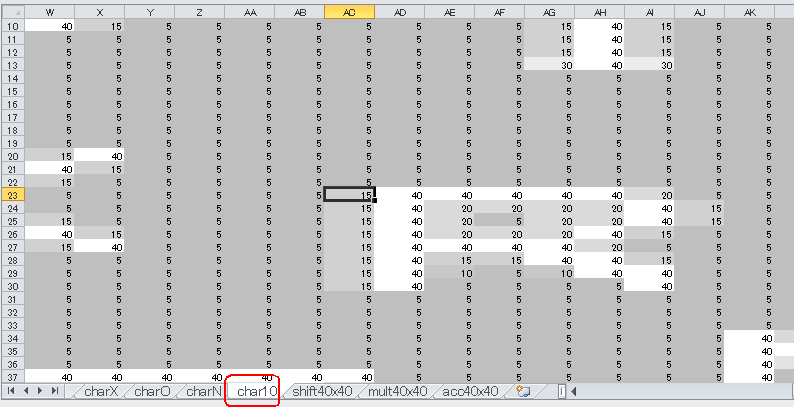

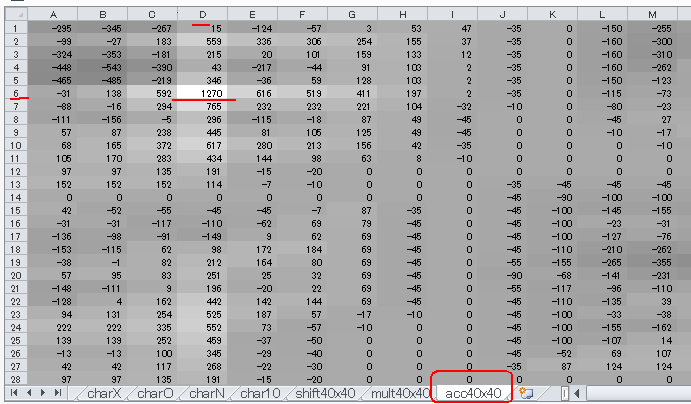

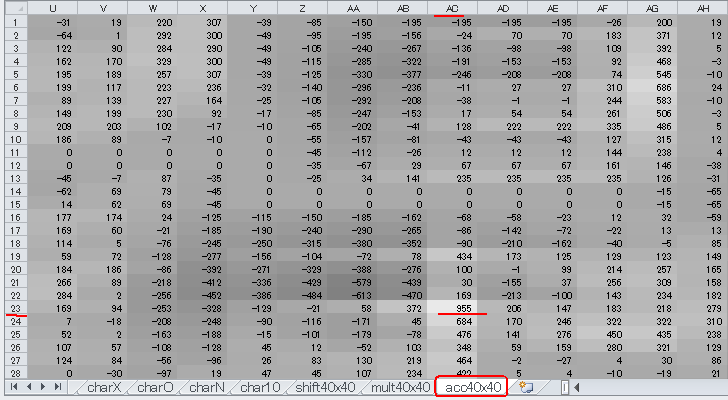

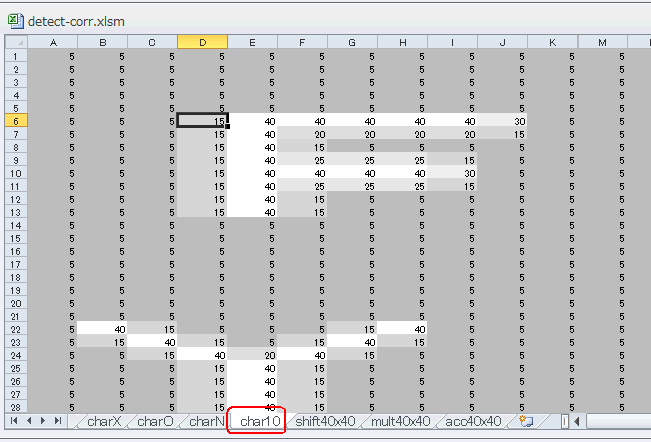

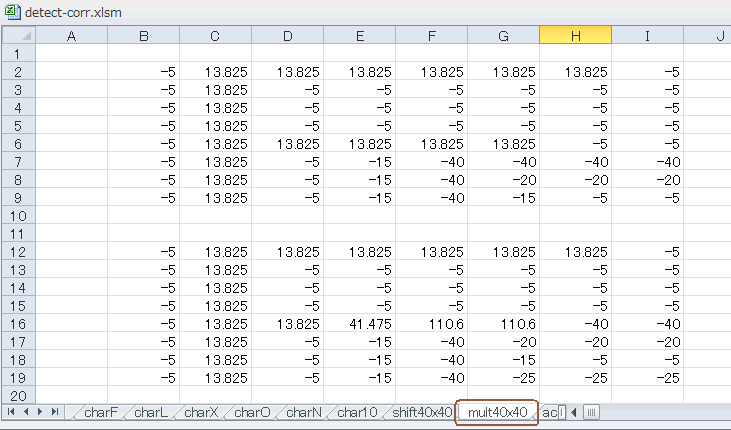

5-05　相互相関を使った画像抽出と位置検出（続き） ●相互相関の式（図5‐73）の"x"と"y"を乗算する部分 　mult40x40シートはshift40x40シートにテンプレート(charFシート）を乗算したものです（図5‐80）。このシートもVBAに計算させます（各セルをクリックすると計算式を見れる）。 　　図5-80　x[i][j] * y[i+v][j+h]、ここでv, h = 0, 1, 2, ... 39 ●相互相関値を40x40のエリアに並べる 　mult40x40シートの各8×8エリアを累積したものがacc40x40シートになります。図5‐81のようにグラデーションがとってあり、一番白い部分は1270になっています（D6セル）。 　　図5-81　「ここに何かあるよ」と明るく光る ●そこにテンプレートと似た画像がある 　ひるがえってchar10シートを見ると"D6"セルが"F"の開始位置になっています。このようにテンプレートとの相互相関をとり、それらの最大値を探すことにより、文字の抽出、位置検出ができます。 　　図5-82　char10シートに戻って確認 ●右下にもう一つぼんやり光っている部分がある 　またacc40x40シートを見ると、AC23セルの相互相関値が955と比較的大きなっています。ここには何の文字があるのでしょうか。 　　図5-83　ここにも何かありそう ●そういえばFとRは形が似ている 　cha10シートに戻ってAC23セルを見ると、そこは"R"の開始位置になっています。テンプレートが"F"なので、相互相関値的にも「FとRは比較的似ている」ということです。 　　図5-84　char10をみるとRの文字がある 　テンプレートは全部で5つあります。他の文字も探してみましょう（次のページ）。 次のページへ 目次へ戻る
