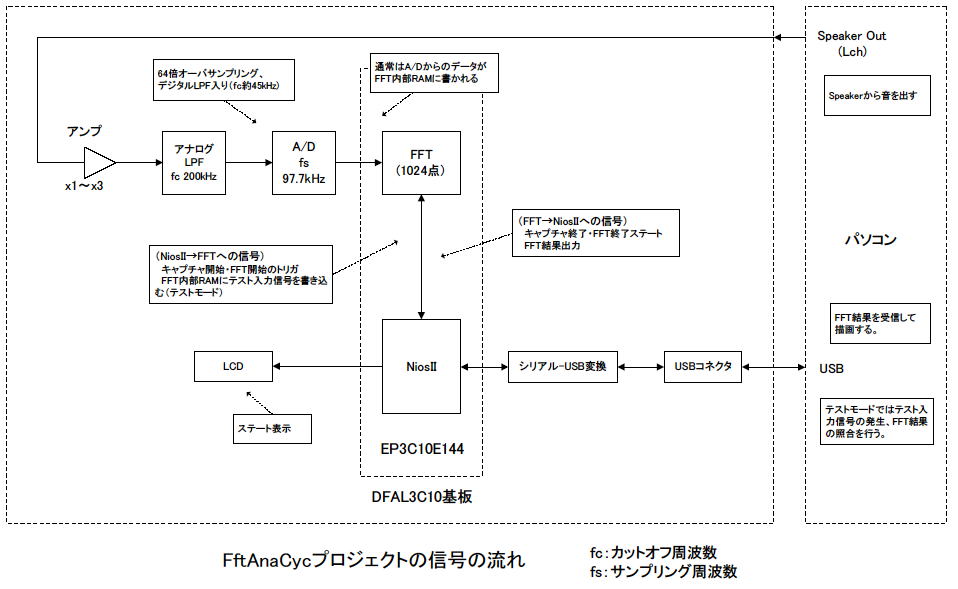

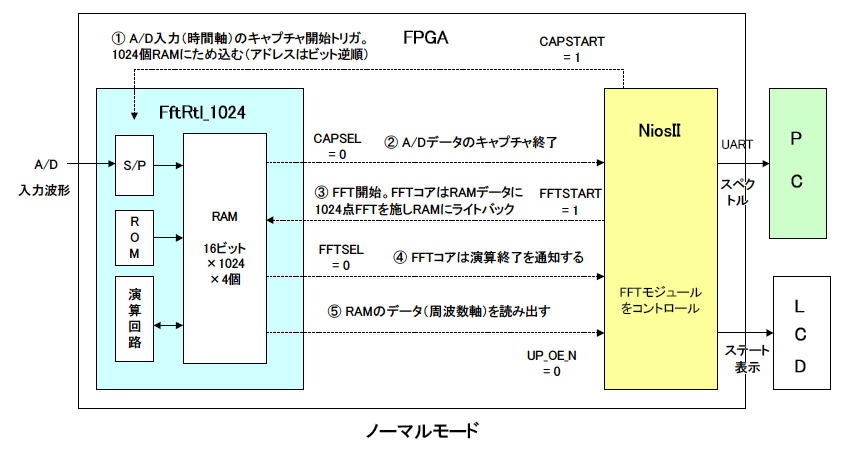

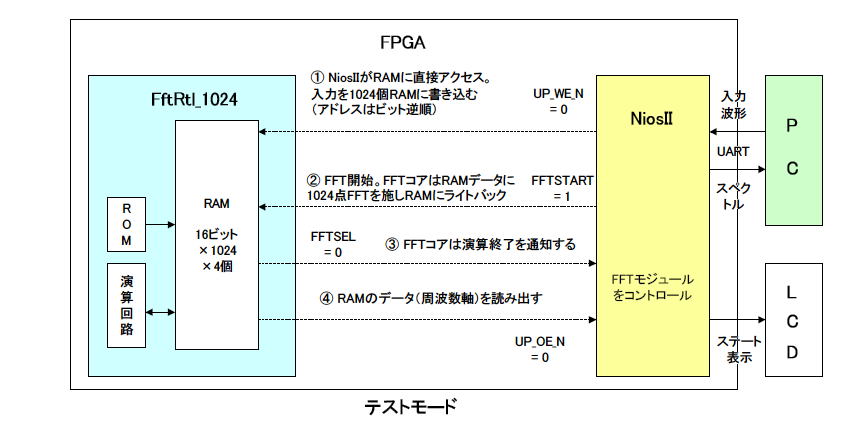

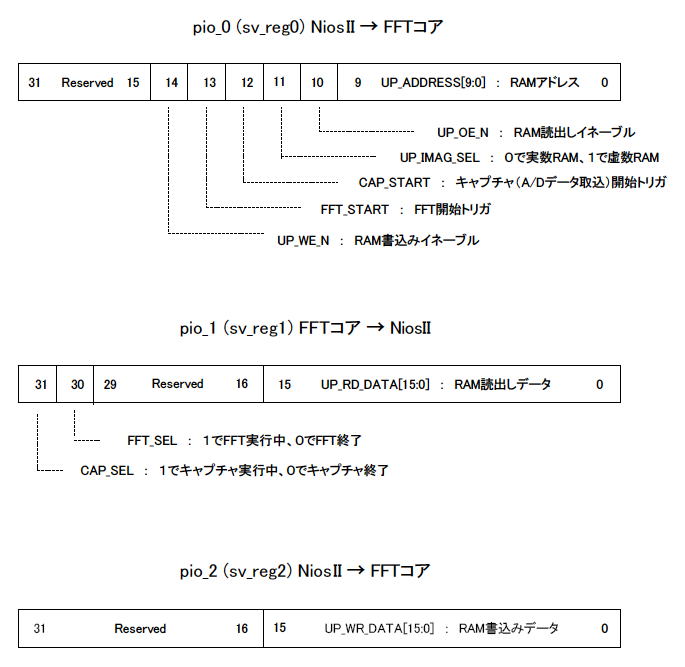

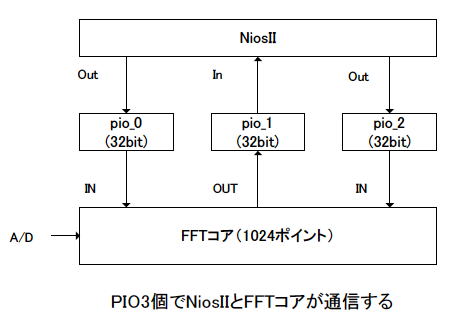

 信号の流れは以下のようになります。入力は2通りでA/Dから（ノーマルモード）、もしくはパソコンから（テストモード）です。出力はパソコンのWindowsアプリケーション（付属CD-ROMのFft250Mon.exe）に描画されます。 FFTコアのポートは32ビットのものが3つあり、それらを通してNiosIIと通信します。 以下に各PIOのビット割り当てを示します。 ノーマルモードではA/DからのシリアルデータがRAMに書き込まれます。下図のようにキャプチャ開始→キャプチャ終了→FFT開始→FFT終了、その後NiosIIはRAMデータを読出し、パソコンに出力します。 テストモードではパソコンからUART→NiosII経由で信号が入力され、RAMに書き込まれます。
|
