実験結果

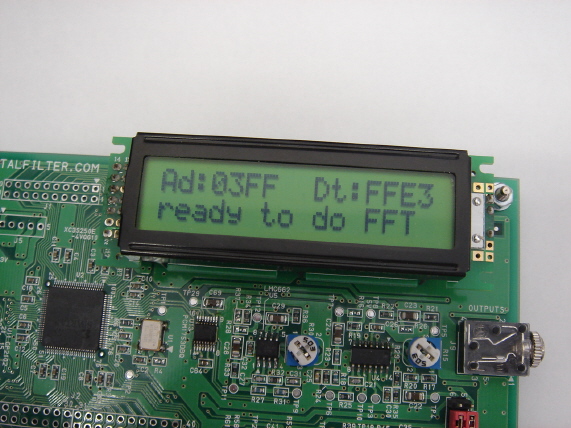

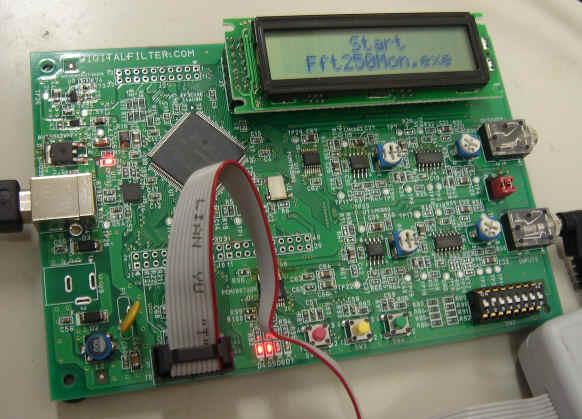

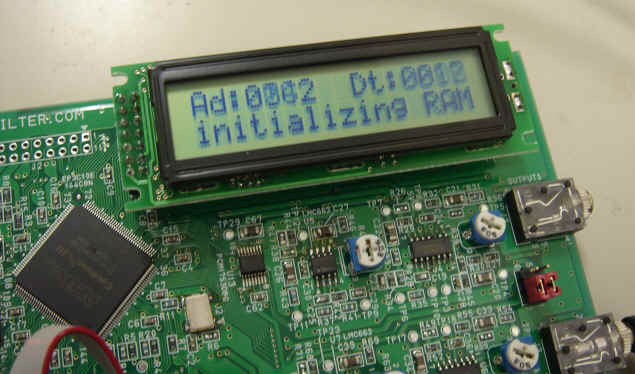

FFTの結果を見るにはFft250Mon.exeというWindowsアプリケーションが必要です。EXEファイルは付属CD-ROMのWinApp\Exeに、ソースコード（Visual C++)はWinApp\Sourceディレクトリにあります。 FPGAにビットストリームを書き込むと以下のようにLCDにStart Fft250Mon.exeと表示されます。 以下の手順で進みましょう。 �@基板とパソコンをUSBでつなぎ、Fft250Mon.exeをスタートする（USB通信にはドライバインストールが必要）。 �A上の写真のようにInputジャックに信号を入力する（例えば1kHzのサイン波）。 �BNormal Inputボタンをクリックする。（INPUTSジャックからの信号がA/D変換されてFPGAに蓄えられる） �CFFT Executionボタンをクリック。（FFTが実行される） �DSpectrum (Real)をクリック。（スペクトルの実数部がUSB経由で読みだされ描画される） �ESpectrum (Imag)をクリック。（スペクトルの虚数部がUSB経由で読みだされ描画される） �FSpectrum (Abs)をクリック。（実数部と虚数部から絶対値が計算され描画される） 下図は1kHzサイン波のスペクトル（絶対値）です。（FFTの結果がUSB経由でPCに送られる） これは1kHz矩形波のスペクトル（スケールは縦・横ともにリニア）。 Test Inputボタンをクリックすると、パソコンからのテストデータがUSB経由で送られ、FPGA内部のRAMが初期化されます（テストモード）。 RAMの初期化には数十秒かかり、終了するとLCDの表示が以下のようになります。 ready to do FFTを確認したらFFT Executionをクリック。 SpectrumボタンがイネーブルになるのでRealをクリックしましょう。このようにCongratulationと出たら成功です。これはFFTの結果(USB経由でPCに送られる）が期待値と一致したことを意味します。 Imagの方もクリックしCongratulationを確認します。 マッチしない場合は以下のように表示されます。これはFFTの結果が期待値と違うことを意味します。 Back
