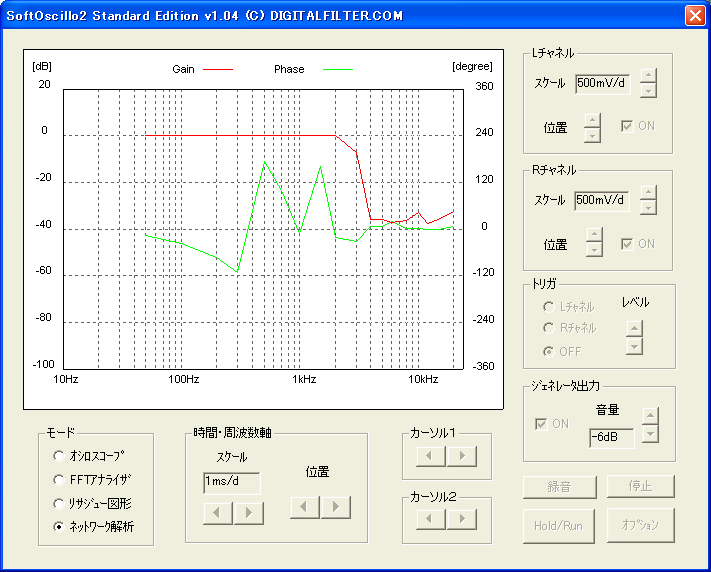

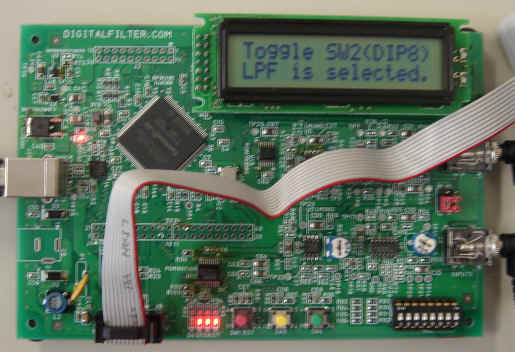

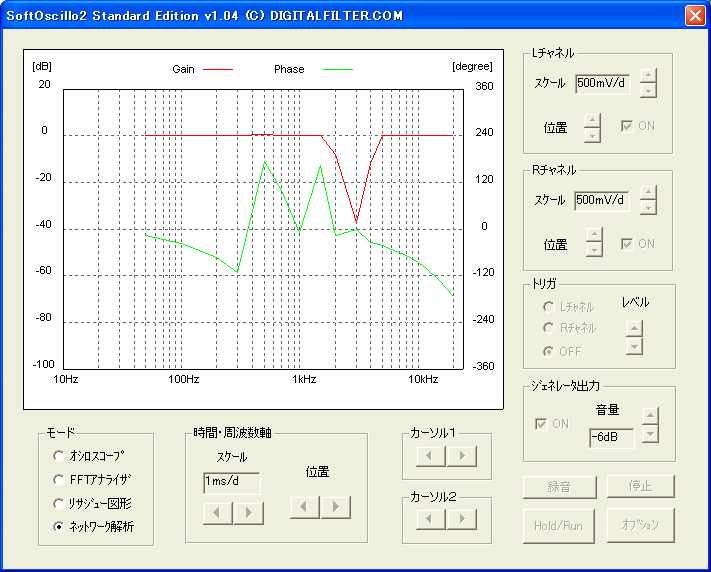

 ハード及びNiosIIのソフトをFPGAにダウンロードするとこのようになります。LCDには"LPF"が表示されます。 上の写真ではDIPスイッチのビット0, 1がH, H（Off側）のなので、LPFの係数が選択されました。SoftOscillo2（本製品に付属）でネットワーク解析をすると2〜4ｋHzにかけて一気に減衰しています。 DIPスイッチのビット0, 1がL, Hの場合、HPFの係数が選択されます。 DIPスイッチのビット0, 1がH, Lの場合はBPFになります。 DIPスイッチのビット0, 1がL, L（On側）の場合はBRFになります。
|
