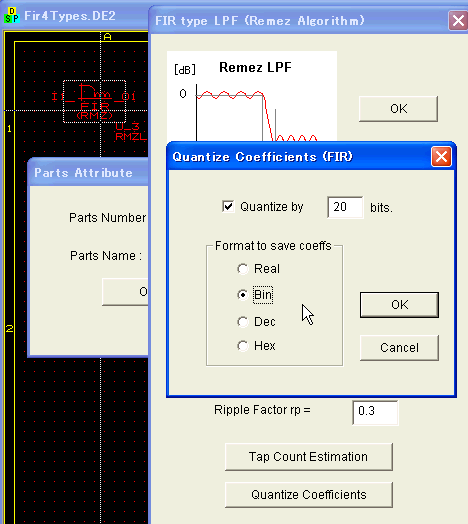

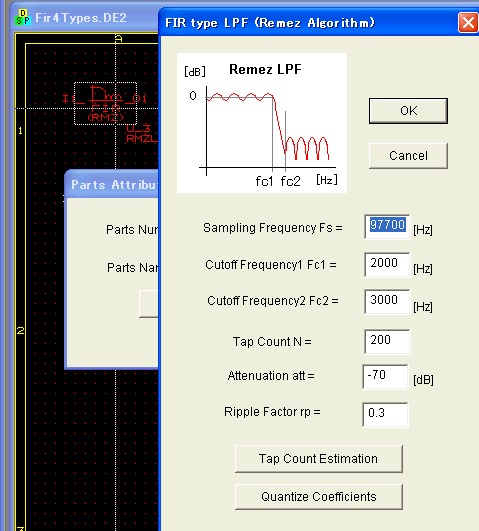

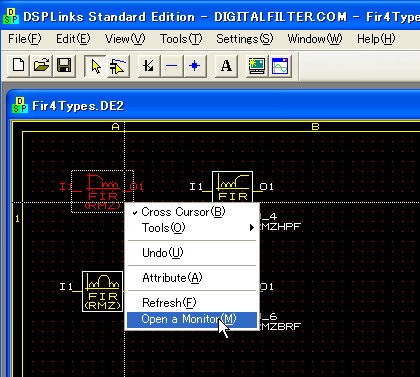

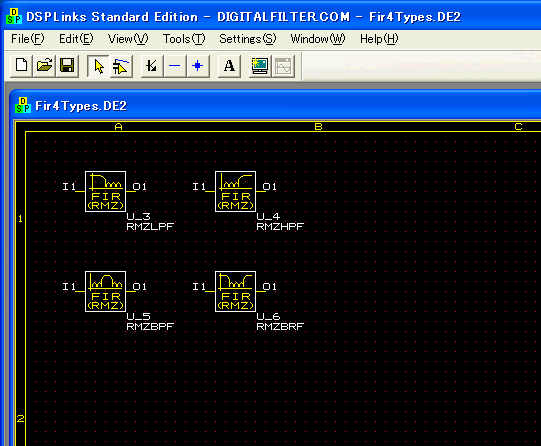

 FIR係数はDSPLinks（インストールガイド・トラブルシューティング）で導出したものを使用します。DSPLinksスタート→Fir4Types.DE2（あらかじめCD-ROMの\DSPLinks\Schematicからコピーしておく）を開きましょう。 各コンポネントをダブルクリックしてパラメータを入力します。 次にQuantize Coefficientsをクリックし、Binを選択します。 OKを3回クリックして閉じたのち、各コンポネントを選択し、右クリックでOpen

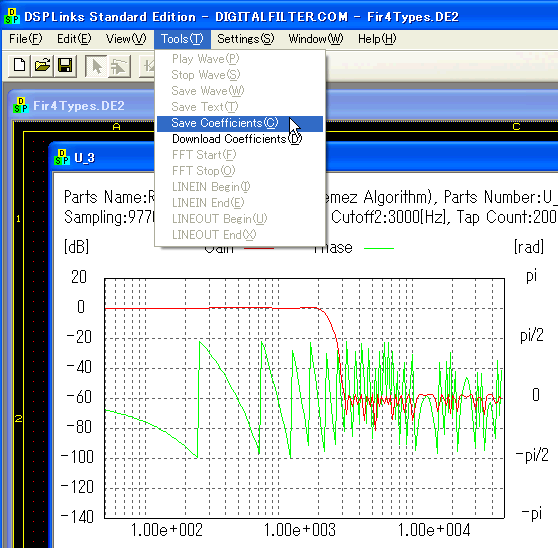

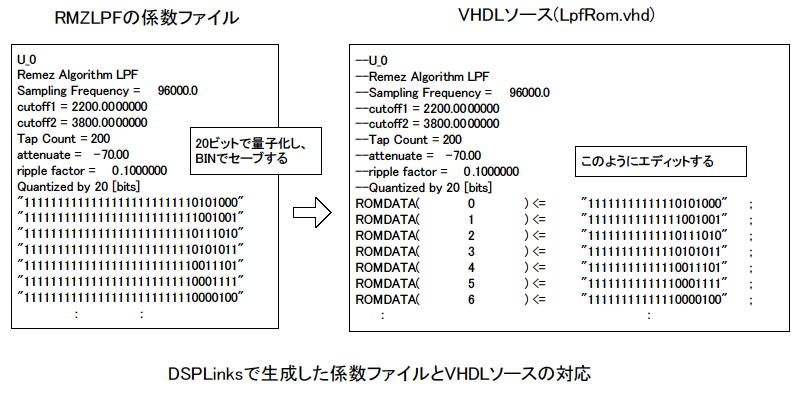

a Monitor。 周波数特性が現れるので、その上でSave Coefficientsを選択して係数をセーブします。 セーブした係数ファイルを開き、適当にエディットしてVHDLソースに貼り付けます。DSPLinksでは20ビット精度で量子化しても32ビット分出てきますので、上位12ビットは削除しましょう。 VHDLではROMのように記述していますが、論理合成すると初期値付きのRAMに割り当てられます。
|
