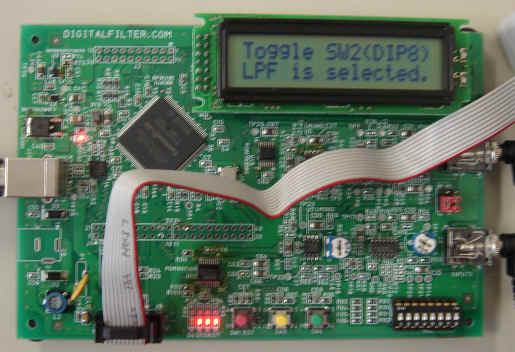

 ハード及びNiosIIのソフトをFPGAにダウンロードするとこのようになります。LCDには"LPF"が表示されます。 上の写真ではDIPスイッチのビット0, 1がH, H（Off側）のなので、LPFの係数が設定されました。SoftOscillo2

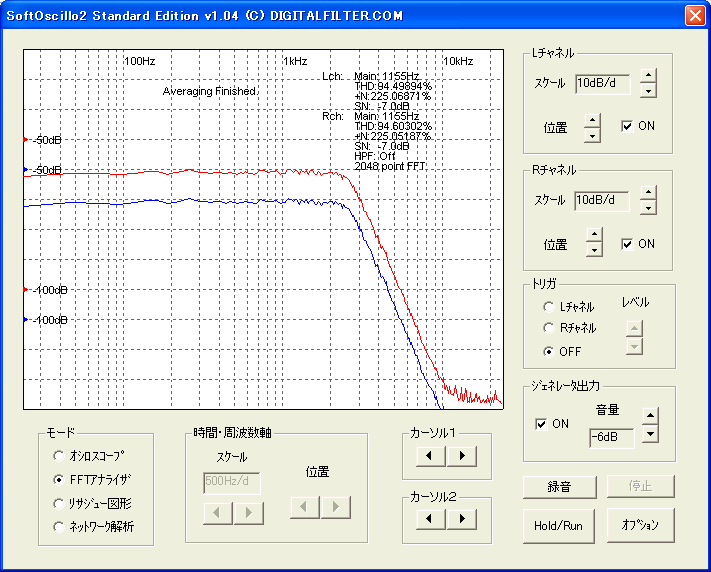

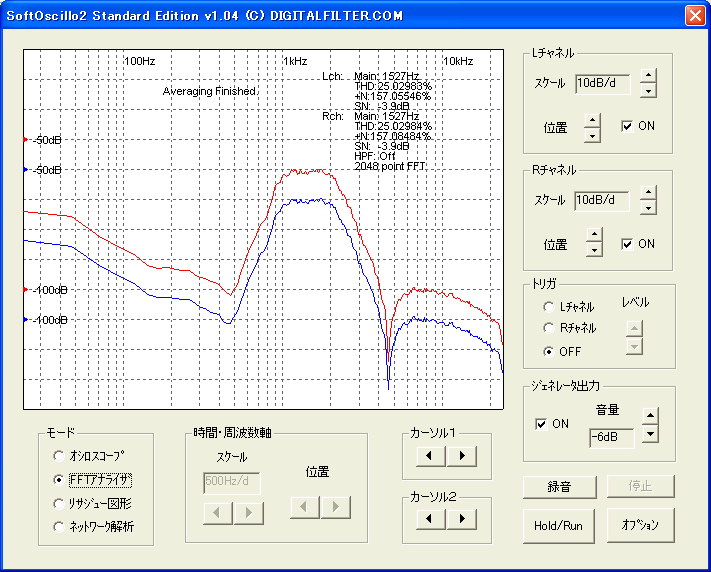

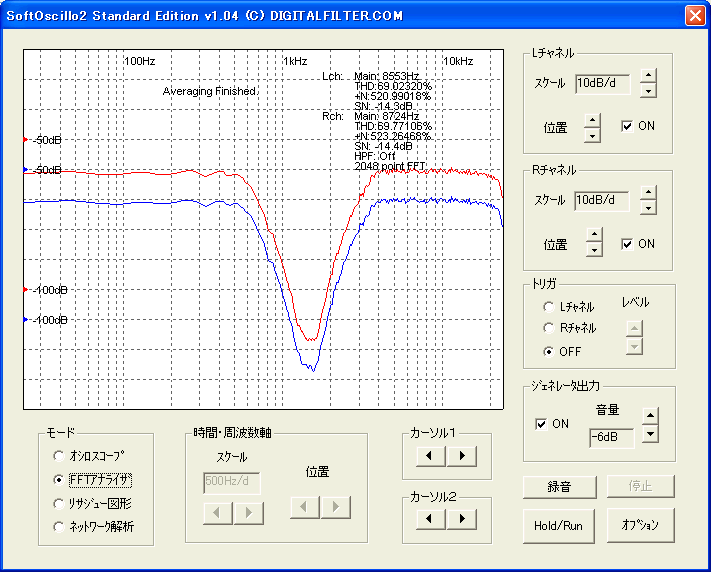

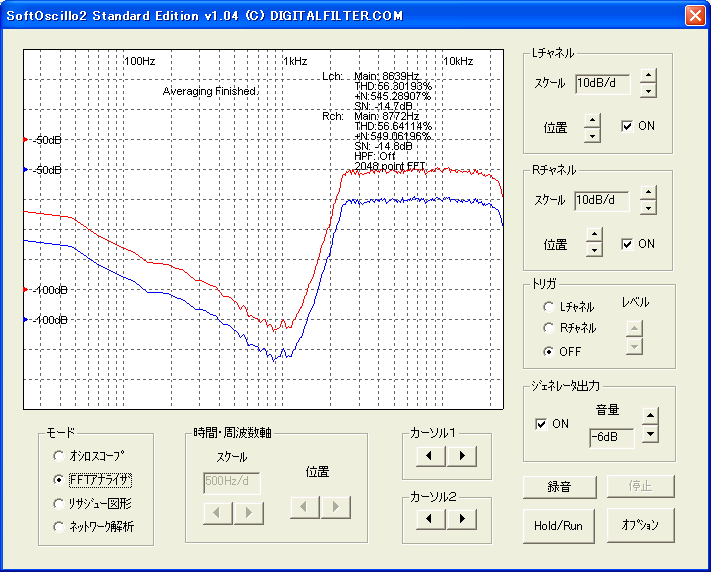

Standard Editionで基板に白色雑音を入力し、その出力をFFTアナライザでアベレージングしたもの(周波数特性）を示します。 DIPスイッチのビット0, 1がL, Hの場合、HPFの係数が設定されます。 DIPスイッチのビット0, 1がH, Lの場合、BPFの係数が設定されます。 DIPスイッチのビット0, 1がL, L（On側）の場合、BRFの係数が設定されます。
|
