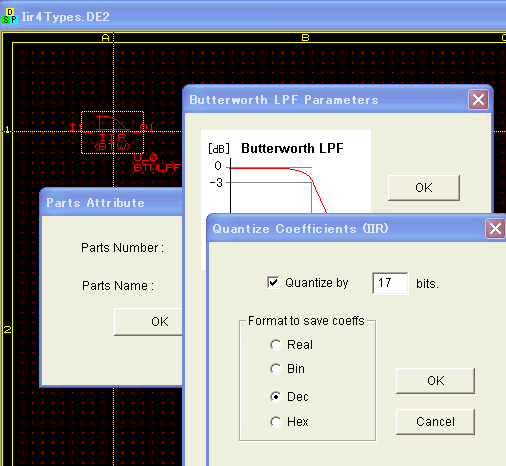

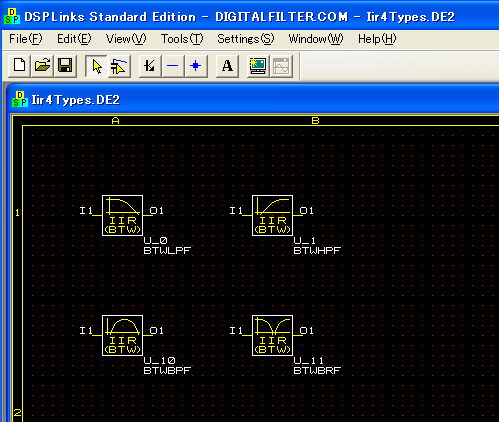

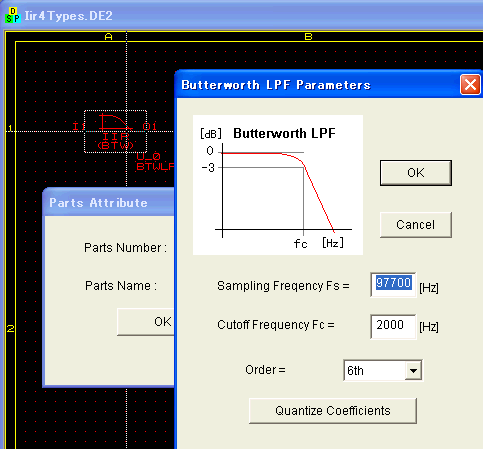

 Biquadの係数はDSPLinks（インストールガイド・トラブルシューティング）で導出したものを使用します。DSPLinksスタート→Iir4Types.DE2（あらかじめCD-ROMの\DSPLinks\Schematicからコピーしておく）を開きましょう。 各コンポネントをダブルクリックしてパラメータを入力しま す。次にQuantize Coefficientsをクリックし、Decを選択します。 OKを3回クリックして閉じたのち、各コンポネントを選択し、右クリックでOpen

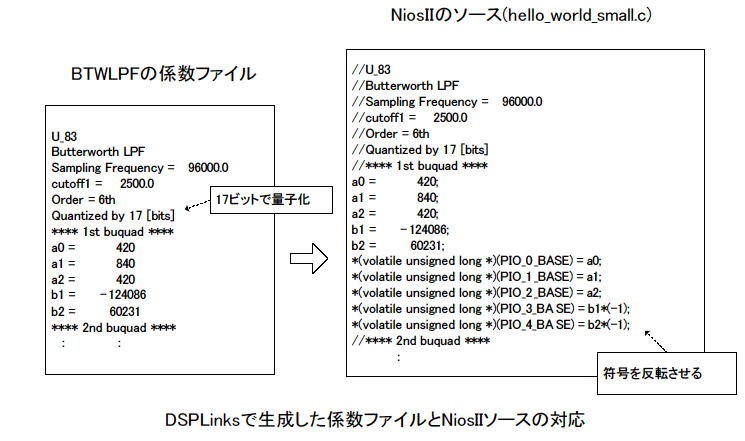

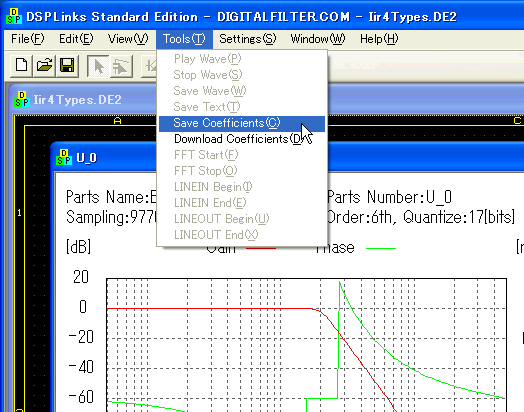

a Monitor。 周波数特性が現れるので、その上でSave Coefficientsを選択して係数をセーブします。 セーブした係数ファイルを開き、適当にエディットしてNiosIIソースに貼り付けます。b1,
b2には(-1)を乗算して符号を反転させています b1, b2の符号を反転させることを忘れずに！
|
