| USBオシロスコープ（PCと通信） |

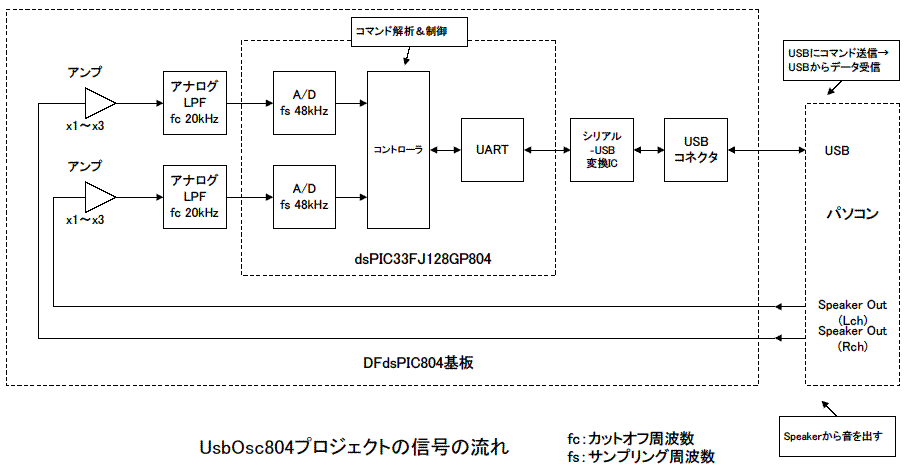

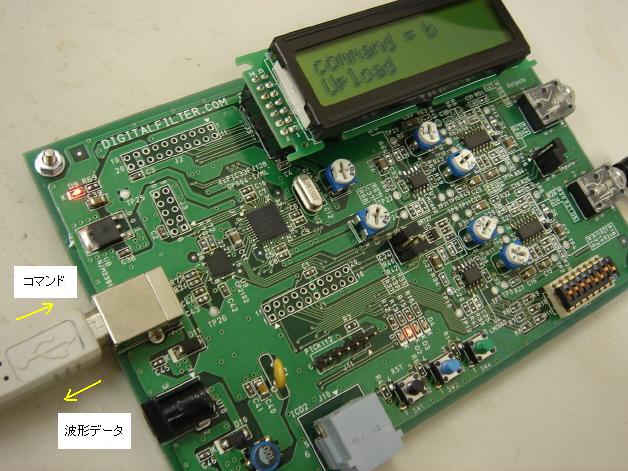

 本製品付属CD-ROMのMPLAB\Source\UsbOsc804は、Inputsジャックに入力される信号をA/D変換した後、USBでパソコンに送るアプリケーションです。Windowsアプリケーションは基板にコマンドを送り、その後基板からデータを受け取ります。 本アプリケーションではUSBはパソコンとの通信手段であり、電源供給源でもあります。注）USB通信にはデバイスドライバのインストールが必要です。 Windowsアプリケーション（付属CD-ROMのWinApp\Exe\Osc804Mon.exe）では、コマンド送信、波形データ受信、グラフ表示を行います。ソースコードはWinApp\Sourceにあり、Visual
Studio 2008でビルド可能です。 直流成分も見たい場合は、カップリングコンデンサ(C15, 16, 17, 28, 29, 30)を短絡してみましょう（改造は自己責任でお願いします）。 |
