arm_abs_q15関数

配列の各要素の絶対値を求める

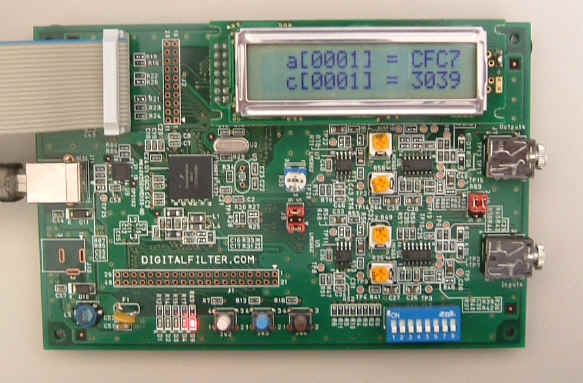

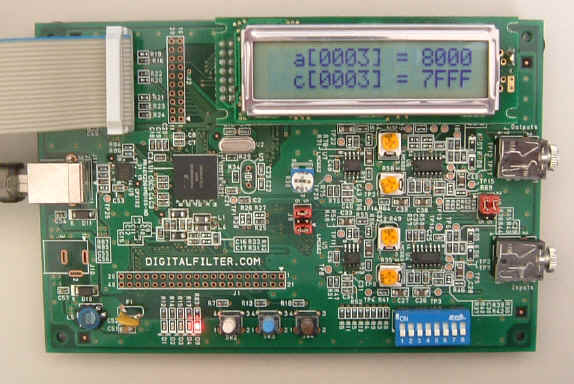

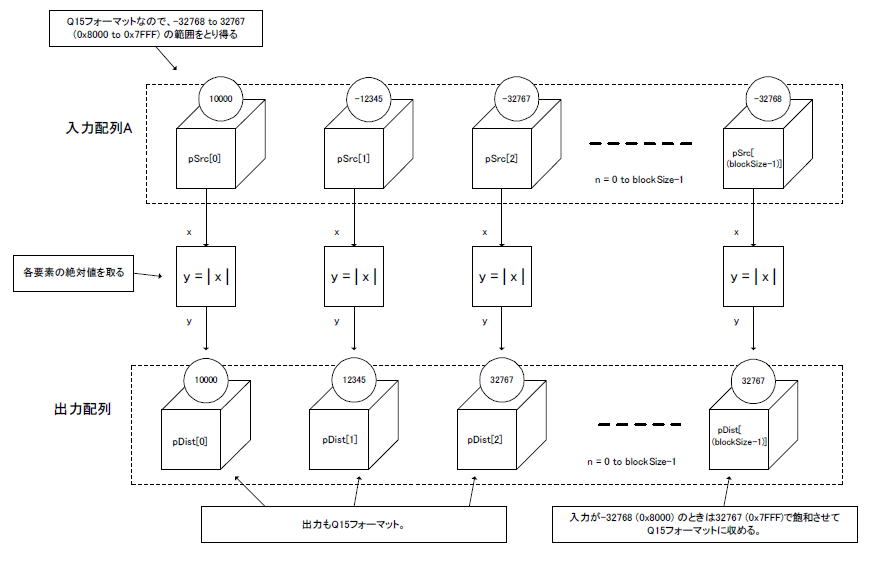

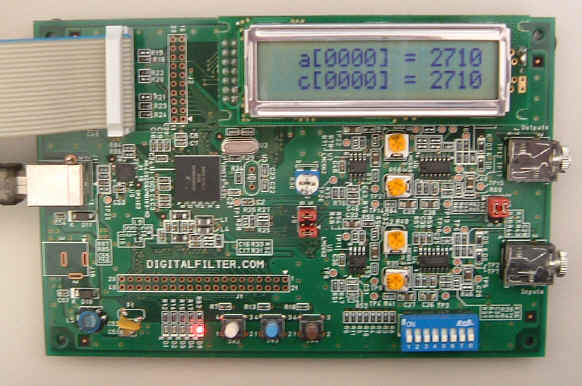

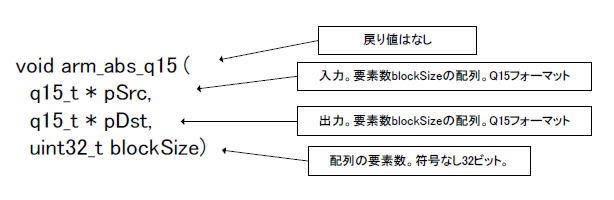

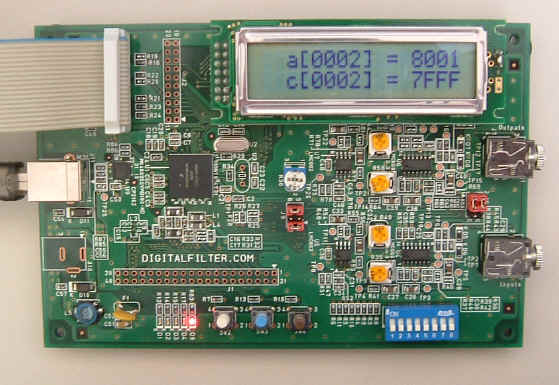

関数のソース（CMSIS 2.0以上をダウンロード・インストールする必要あり） CMSIS_2_00\CMSIS\DSP_Lib\Source\Cortex-M4-M3\BasicMathFunctions\arm_abs_q15.c サンプルソース（DFFSKN40基板付属CD-ROMに収録） IARprojects\src\projects\arm_abs 引数と戻り値 説明（イメージ） 使用例（サンプルソースの一部） q15_t a[] = {10000, -12345, -32767, -32768}; q15_t c[] = {0, 0, 0, 0}; 　：　中略 arm_abs_q15( a, c, 4 ); この関数を実行すると配列cの中に結果が入っている。 実験 上記のサンプルソースをDFFSKN40基板（デジタルフィルター社）にて実験した。Cortex-M4マイコンはPK40X256VMD100（Kinetis, フリースケール社）搭載。演算結果をLCDに16進数で表示している。 下の写真はn = 0のとき。 a[0] = 10,000なので、 16進数で：　0x 2710 正の数なので絶対値は同じく：　0x 2710 10進数で：　10,000 = c[0] 下の写真はn = 1のとき。 a[1] = -12,345なので、 16進数で：　0x CFC7 2進数で：　1100 1111 1100 0111 ビット反転して：　0011 0000 0011 1000 1を足して：　0011 0000 0011 1001 16進数で：　0x 3039 10進数で：　12,345 = c[1] 下の写真はn = 2のとき。 a[2] = -32,767なので、 16進数で：　0x 8001 2進数で：　1000 0000 0000 0001 ビット反転して：　0111 1111 1111 1110 1を足して：　0111 1111 1111 1111 16進数で：　0x 7FFF 10進数で：　32,767 = c[2] 下の写真はn = 3のとき。 a[3] = -32,768なので、 16進数で：　0x 8000 2進数で：　1000 0000 0000 0000 ビット反転して：　0111 1111 1111 1111 1を足して：　1000 0000 0000 0000 ←正の数なのにMSBが1になっている。 その場合、正の最大値0111 1111 1111 1111で飽和させる。 16進数で：　0x 7FFF 10進数で：　32,767 = c[3]
