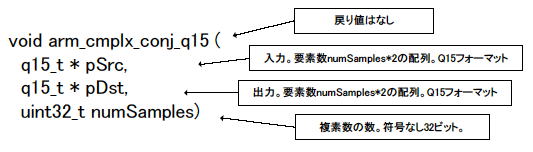

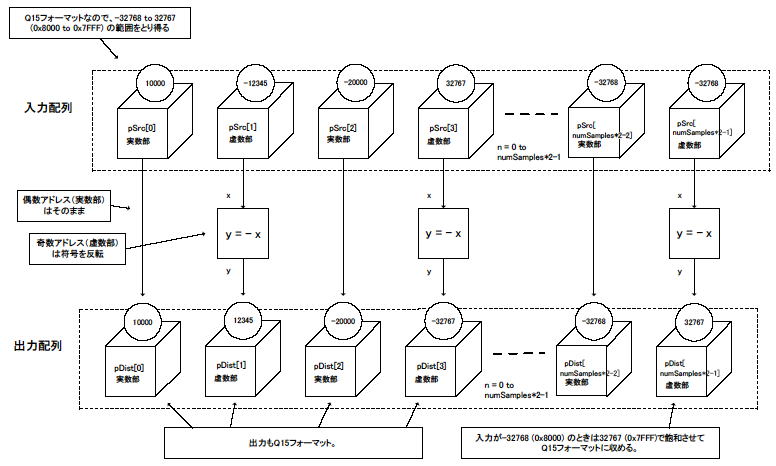

 関数のソース（CMSIS 2.0以上をダウンロード・インストールする必要あり）CMSIS_2_00\CMSIS\DSP_Lib\Source\Cortex-M4-M3\BasicMathFunctions\arm_cmplx_conj_q15.c サンプルソース（DFFSKN40基板付属CD-ROMに収録） 2011/09/06追加IARprojects\src\projects\arm_cmplx_conj 引数と戻り値 説明（イメージ） 使用例（サンプルソースの一部）

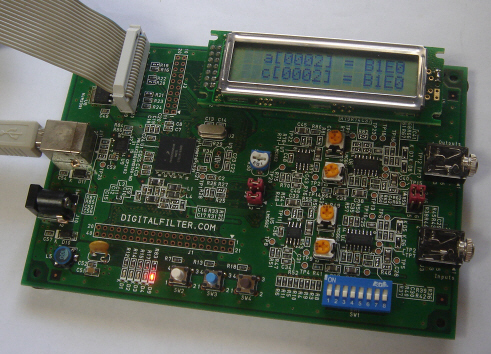

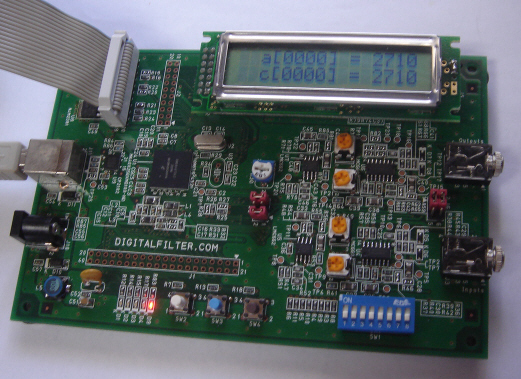

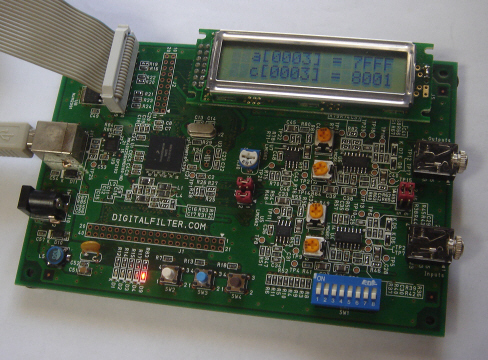

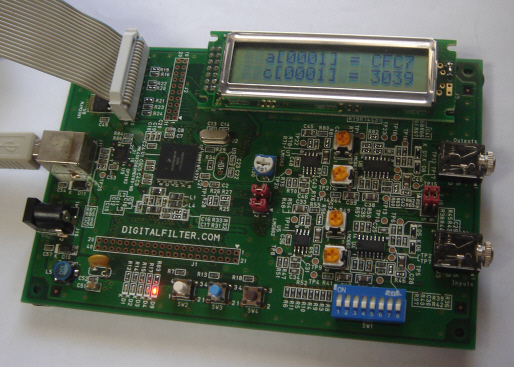

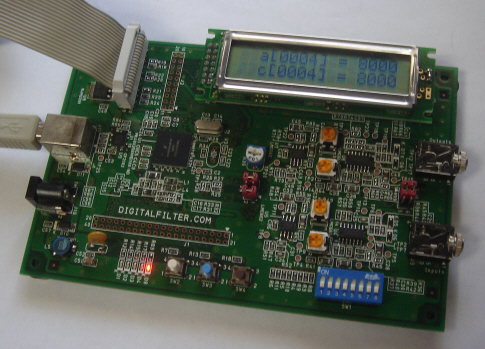

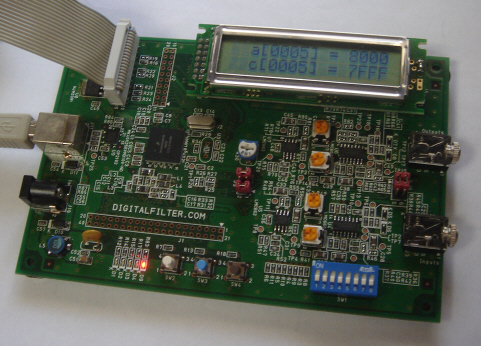

配列の要素数はそれぞれ6、すなわち複素数の数は3になる。 実験上記のサンプルソースをDFFSKN40基板（デジタルフィルター社）にて実験した。Cortex-M4マイコンはPK40X256VMD100（Kinetis, フリースケール社）搭載。演算結果をLCDに16進数で表示している。 下の写真はn = 0のとき。実数部なのでそのまま。 a[0] = 10,000なので、 16進数で： 0x2710 = c[0]  下の写真はn = 1のとき。虚数部なので反転。 a[1] = -12,345なので、 16進数で： 0xCFC7 2進数で： 1100 1111 1100 0111 ビット反転して： 0011 0000 0011 1000 1を足して： 0011 0000 0011 1001 16進数で： 0x3039 10進数で： 12,345 = c[1]  下の写真はn = 2のとき。実数部なのでそのまま。 a[2] = -20,000なので、 16進数で： 0xB1E0 = c[2]  下の写真はn = 3のとき。虚数部なので反転。 a[3] = 32,767なので、 16進数で： 0x7FFF 2進数で： 0111 1111 1111 1111 ビット反転して： 1000 0000 0000 0000 1を足して： 1000 0000 0000 0001 16進数で： 0x8001 10進数で： -32,767 = c[3]  下の写真はn = 4のとき。実数部なのでそのまま。 a[4] = -32,768なので、 16進数で： 0x8000 = c[4]  下の写真はn = 5のとき。虚数部なので反転。 a[5] = -32,768なので、 16進数で： 0x8000 2進数で： 1000 0000 0000 0000 ビット反転して： 0111 1111 1111 1111 1を足して： 1000 0000 0000 0000 ←正の数なのにMSBが1になっている。 その場合、正の最大値0111 1111 1111 1111で飽和させる。 16進数で： 0x7FFF 10進数で： 32,767 = c[5]  |
