arm_cos_q15関数
cos(余弦)を求める

関数のソース(CMSIS 2.0以上をダウンロード・インストールする必要あり)
CMSIS_2_00\CMSIS\DSP_Lib\Source\Cortex-M4-M3\FastMathFunctions\arm_cos_q15.c

サンプルソース(DFFSKN40基板付属CD-ROMに収録)
IARprojects\src\projects\arm_cos

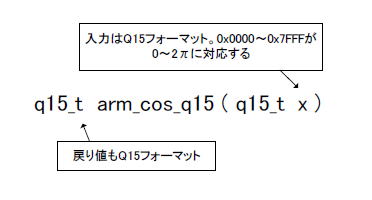

引数と戻り値


説明(イメージ)




使用例(サンプルソースの一部)

q15_t x[] = {0x1000, 0x1010, 0x3000, 0x3005};
q15_t cosVal[] = {0, 0, 0, 0};

 : 中略

for(n = 0; n < 4; n++) cosVal[n] = arm_cos_q15( x[n] );


実験
上記のサンプルソースをDFFSKN40基板(デジタルフィルター社)にて実験した。Cortex-M4マイコンはPK40X256VMD100(Kinetis, フリースケール社)搭載。演算結果をLCDに16進数で表示している。

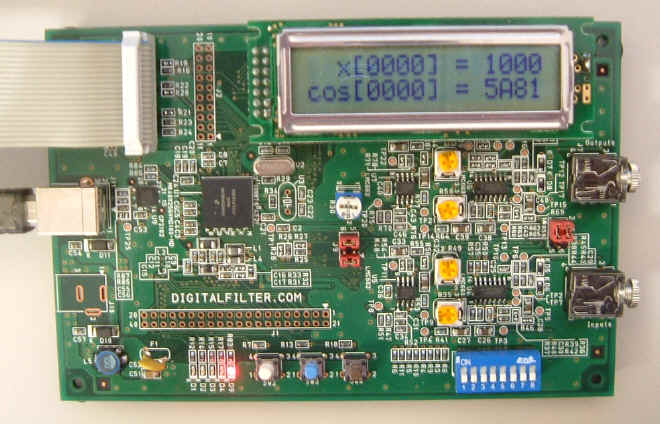

下の写真はn = 0のとき。
x[0] = 0x 1000なので、角度は0x 1000 / 0x 8000 * 2 pi = 0.25000 pi [rad]
演算結果cosVal[0] = 0x 5A81、すなわち0x 5A81 / 0x 8000 = 0.70706

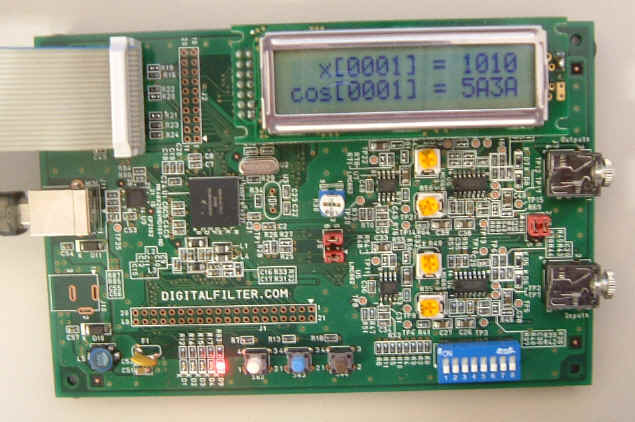

下の写真はn = 1のとき。
x[1] = 0x 1010なので、角度は0x 1000 / 0x 8000 * 2 pi = 0.25097 pi [rad]
演算結果cosVal[1] = 0x 5A3A、すなわち0x 5A81 / 0x 8000 = 0.70489

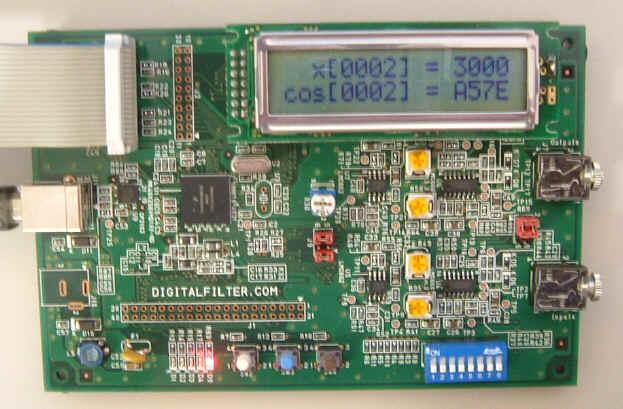

下の写真はn = 2のとき。
x[2] = 0x 3000なので、角度は0x 3000 / 0x 8000 * 2 pi = 0.75000 pi [rad]
演算結果cosVal[2] = 0x A57E、10進で-23,170、すなわち-23,170 / 32,768 = -0.70709

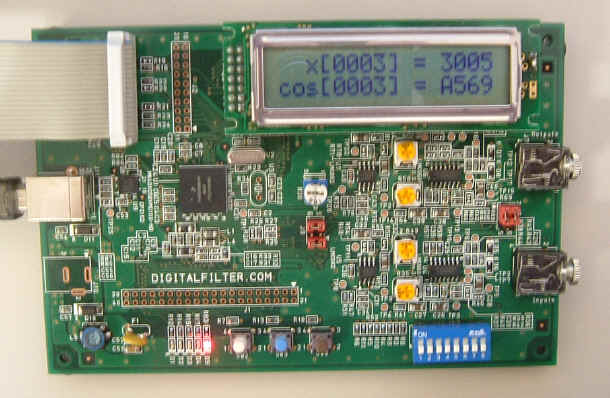

下の写真はn = 3のとき。
x[3] = 0x 3005なので、角度は0x 3005 / 0x 8000 * 2 pi = 0.750305 pi [rad]
演算結果cosVal[3] = 0x A569、10進で-23,191、すなわち-23,191 / 32,768 = -0.70773


まめ知識

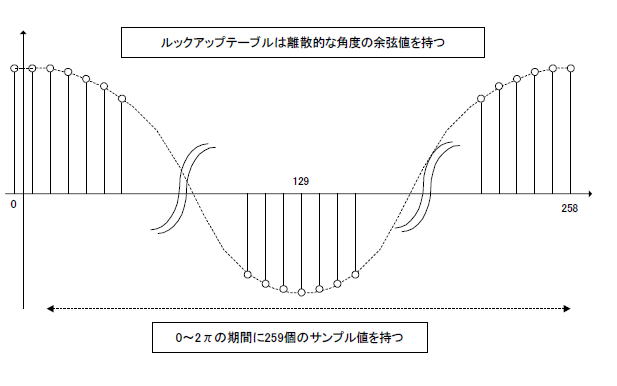

ルックアップテーブル+多項式補間方式。テーブルは0〜2πの区間で259個のサンプル値を持つ。補間はCubic interpolationで近傍の4サンプルを使った3次式で近似される。
