arm_float_to_q15関数

配列の各要素をfloatからQ15に型変換する

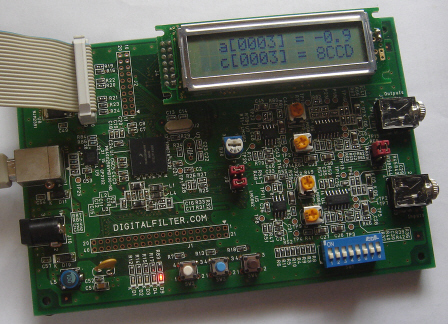

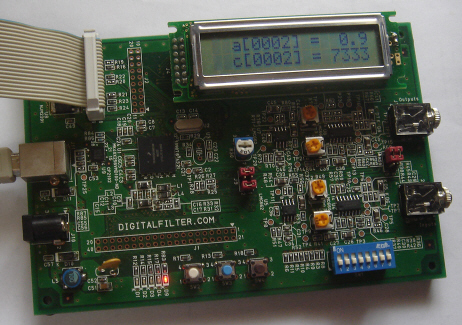

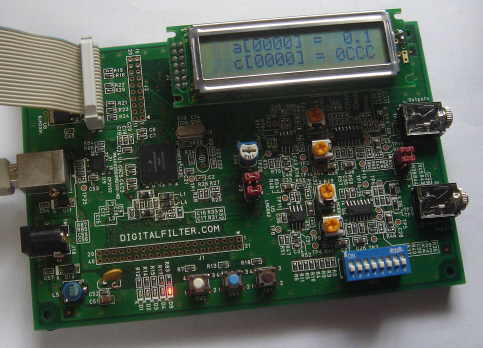

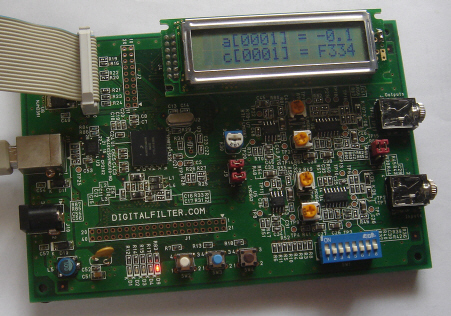

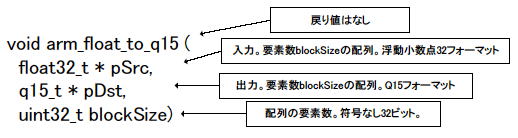

関数のソース（CMSIS 2.0以上をダウンロード・インストールする必要あり） CMSIS_2_00\CMSIS\DSP_Lib\Source\Cortex-M4-M3\SupportFunctions\arm_float_to_q15.c サンプルソース（DFFSKN40基板付属CD-ROMに収録） IARprojects\src\projects\arm_f2q15 引数と戻り値 使用例（サンプルソースの一部） float a[] = {0.1, -0.1, 0.9, -0.9}; q15_t c[] = {0, 0, 0, 0}; 　：　中略 arm_float_to_q15( a, c, 4 ); この関数を実行するとcの中にQ15値が入っている。 実験 上記のサンプルソースをDFFSKN40基板（デジタルフィルター社）にて実験した。Cortex-M4マイコンはPK40X256VMD100（Kinetis, フリースケール社）搭載。演算結果をLCDに16進数で表示している。 下の写真はfloatで0.1のとき→Q15で0x0CCC 下の写真はfloatで-0.1のとき→Q15で0xF334 負の数はMSBが1になる。 下の写真はfloatで0.9のとき→Q15で0x7333 下の写真はfloatで-0.9のとき→Q15で0x8CCD 負の数はMSBが1になる。 まめ知識 範囲[-1.0 to +1.0)を超えると飽和（0x8000, 0x7FFF)する。 ARM_MATH_ROUNDINGを定義すると四捨五入、そうでなければ切り捨てる。
