arm_mult_q15関数
2つの配列の各要素を乗算する

関数のソース(CMSIS 2.0以上をダウンロード・インストールする必要あり)
CMSIS_2_00\CMSIS\DSP_Lib\Source\Cortex-M4-M3\BasicMathFunctions\arm_mult_q15.c

サンプルソース(DFFSKN40基板付属CD-ROMに収録)
IARprojects\src\projects\arm_mult

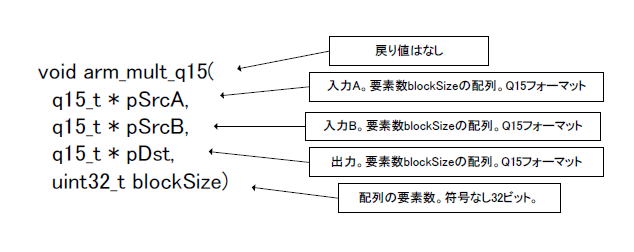

引数と戻り値

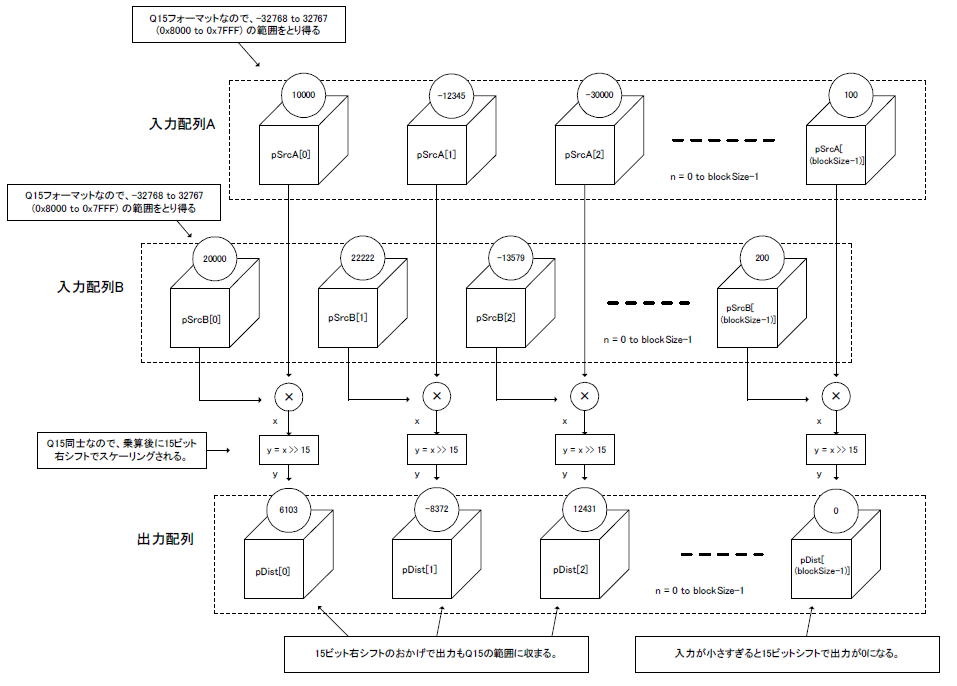

説明(イメージ)


使用例(サンプルソースの一部)

q15_t a[] = {10000, -12345, -30000, 100};
q15_t b[] = {20000, 22222, -13579, 200};
q15_t c[] = {0, 0, 0, 0};

 : 中略

arm_mult_q15( a, b, c, 4 );

この関数を実行すると配列cの中に結果が入っている。

実験
上記のサンプルソースをDFFSKN40基板(デジタルフィルター社)にて実験した。Cortex-M4マイコンはPK40X256VMD100(Kinetis, フリースケール社)搭載。演算結果をLCDに16進数で表示している。

下の写真はn = 0のとき。
a[0] = 10,000, b[0] = 20,000なので、
10進数で: 10,000 * 20,000 = 200,000,000
16進数で: 0x 0BEB C200 (32ビットになる)
2進数で: 0000 1011 1110 1011 1100 0010 0000 0000
15ビット右シフトして: 0001 0111 1101 0111
16進数で: 0x 17D7
10進数で: 6103 = c[0]

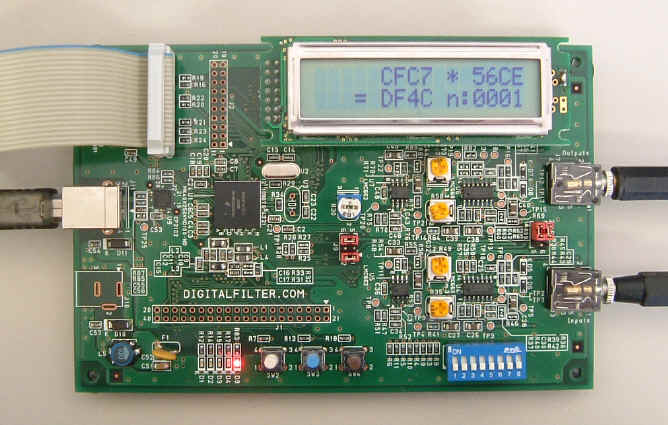

下の写真はn = 1のとき。
a[1] = -12,345, b[1] = 22,222なので、
10進数で: -12,345 * 22,222 = -274,330,590
16進数で: 0x EFA6 0C22
2進数で: 1110 1111 1010 0110 0000 1100 0010 0010
15ビット右シフトして: 1101 1111 0100 1100
16進数で: 0x DF4C
10進数で: -8372 (最上位ビットが1なので負の数)= c[1]

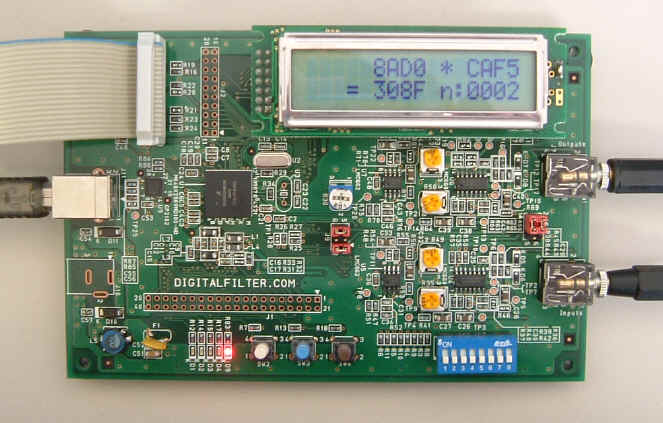

下の写真はn = 2のとき。
a[2] = -30,000, b[2] = -13,579なので、
10進数で: -30,000 * -13,579 = 407,370,000
16進数で: 0x 1847 F910
2進数で: 0001 1000 0100 0111 1111 1001 0001 0000
15ビット右シフトして: 0011 0000 1000 1111
16進数で: 0x 308F
10進数で: 12,431 = c[2]

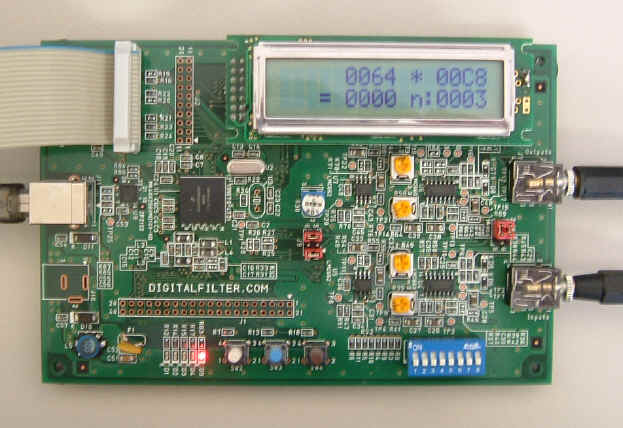

下の写真はn = 3のとき。
a[3] = 100, b[3] = 200なので、
10進数で: 100 * 200 = 20,000
16進数で: 0x 0000 4E20
2進数で: 0000 0000 0000 0000 0100 1110 0010 0000
15ビット右シフトして: 0000 0000 0000 0000
16進数で: 0x 0000
10進数で: 0 = c[3]


まめ知識
極値同士の乗算はオーバフローになることがある。
@0x7FFF * 0x7FFF = 0x7FFE
A0x7FFF * 0x8000 = 0x8001
B0x8000 * 0x8001 = 0x7FFF
C0x8000 * 0x8000 = 0x7FFF
@、A、Bは上述の算法に沿った結果と同じであるがCは、
10進数で: -32,768 * -32,768 = 1,073,741,824
16進数で: 0x 4000 0000
2進数で: 0100 0000 0000 0000 0000 0000 0000 0000
15ビット右シフトして: 1000 0000 0000 0000 ←正の数なのにMSBが1になっている。
この場合はオーバフローであり、正の最大値0111 1111 1111 1111 に置き換えられる。
16進数で: 0x 7FFF
10進数で: 32,767 これが乗算結果となる。
