arm_q31_to_q15関数

配列の各要素をfloatからQ15に型変換する

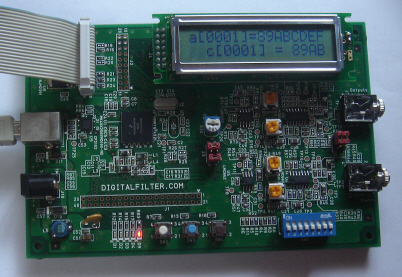

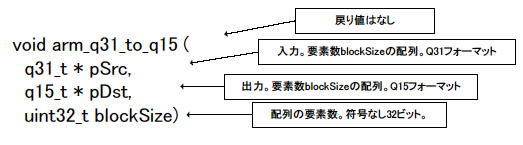

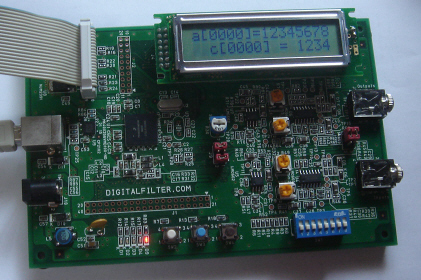

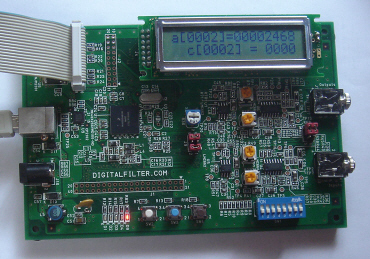

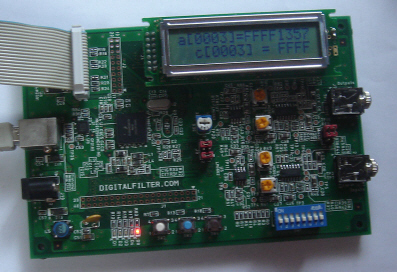

関数のソース（CMSIS 2.0以上をダウンロード・インストールする必要あり） CMSIS_2_00\CMSIS\DSP_Lib\Source\Cortex-M4-M3\SupportFunctions\arm_q31_to_q15.c サンプルソース（DFFSKN40基板付属CD-ROMに収録） IARprojects\src\projects\arm_q312q15 引数と戻り値 使用例（サンプルソースの一部） q31_t a[] = {0x12345678, 0x89ABCDEF, 0x00002468, 0xFFFF1357}; q15_t c[] = {0, 0, 0, 0}; 　：　中略 arm_float_to_q15( a, c, 4 ); この関数を実行するとcの中にQ15値が入っている。 実験 上記のサンプルソースをDFFSKN40基板（デジタルフィルター社）にて実験した。Cortex-M4マイコンはPK40X256VMD100（Kinetis, フリースケール社）搭載。演算結果をLCDに16進数で表示している。 下の写真はQ31で0x12345678(正の大きな数）→Q15で0x1234 下の写真はQ31で0x89ABCDEF(負の大きな数）→Q15で0x89AB 下の写真はQ31で0x00002468(正の小さな数）→Q15で0x0000 下の写真はQ31で0xFFFF1357(負の小さな数）→Q15で0xFFFF この場合-1になる（ゼロにはならない）。 まめ知識 単純に16ビット切り捨てられると考えて良い。
