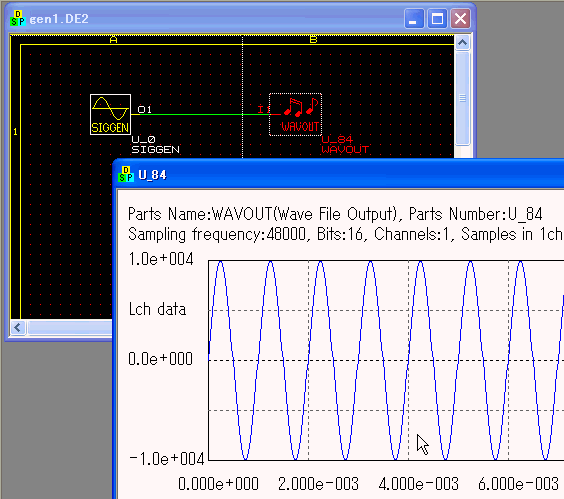

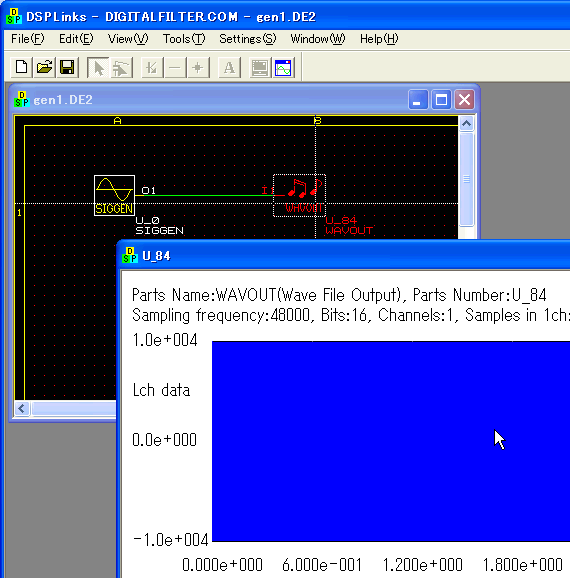

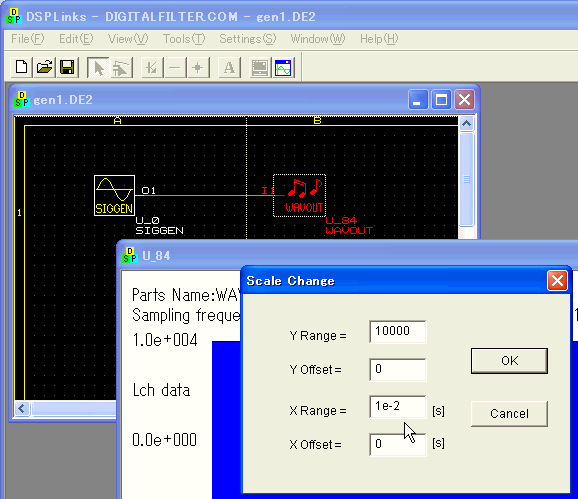

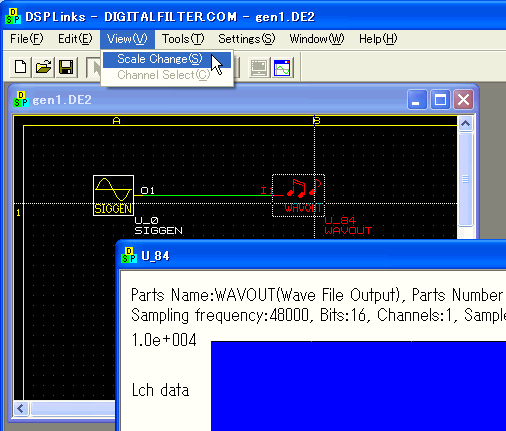

モニタウインドウを開くと青色一色になっている。  これはWAVOUTやTXTOUTを新規に置いた場合に起こり得ます。これらのコンポネントはデフォルトでは波形をフルに（縦軸、横軸ともに）モニタウインドウ内に表示するからです。 この場合は、まずメニューのView→Scale Changeを選択します。  Scale Changeのウインドウの中で、X Rangeを小さくします。この例では1e-2としていますが、0.01でも同じです。  この例では1kHzのサイン波が確認できます。
|
