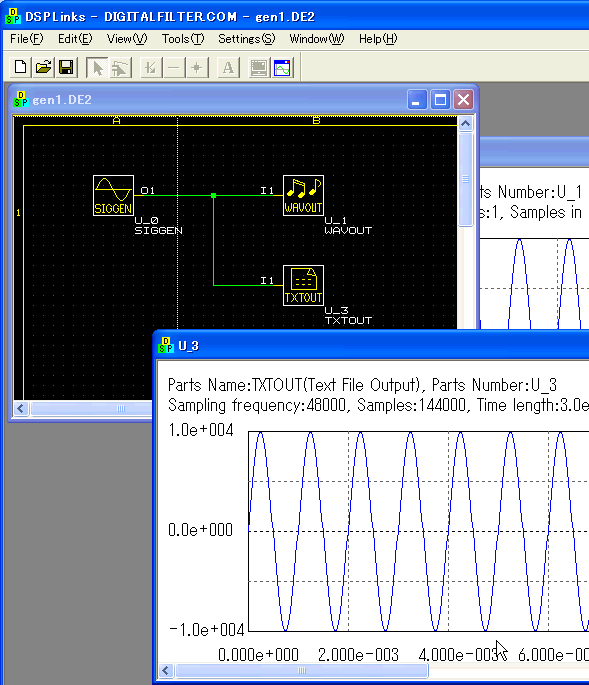

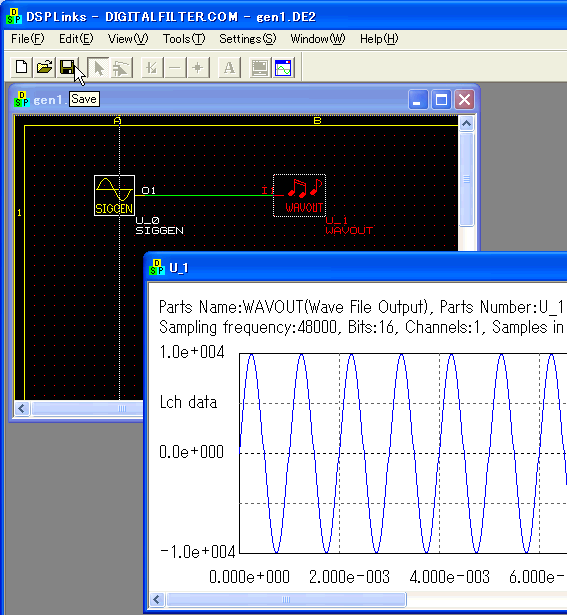

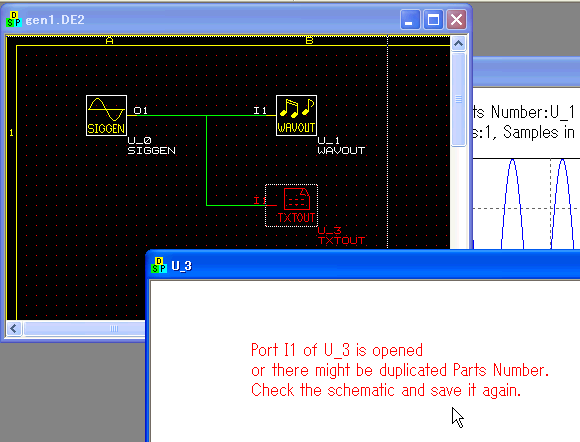

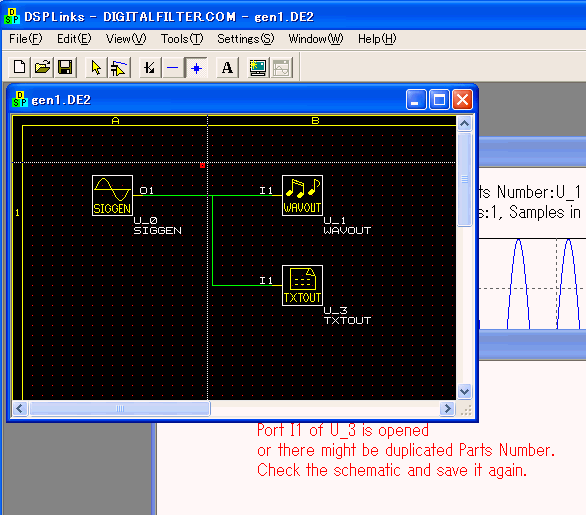

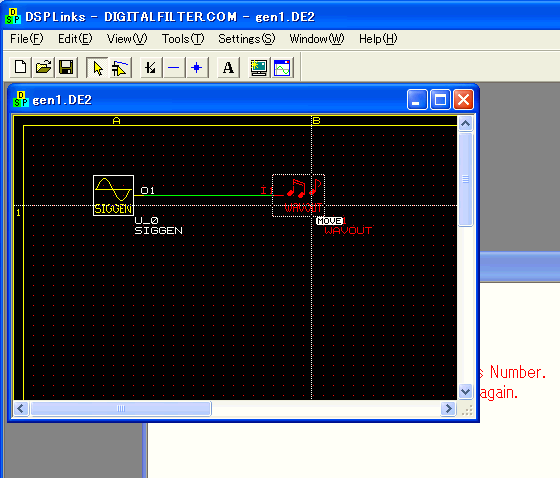

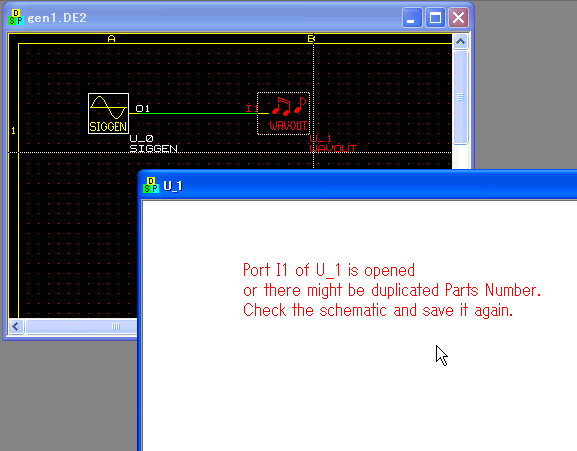

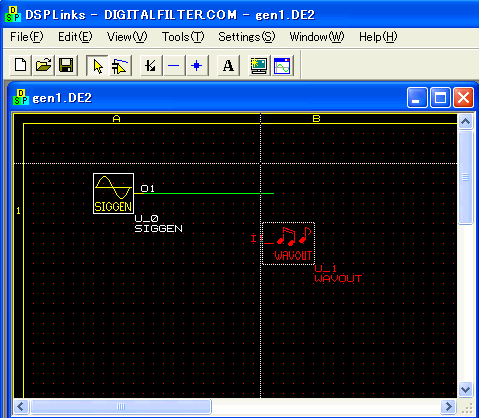

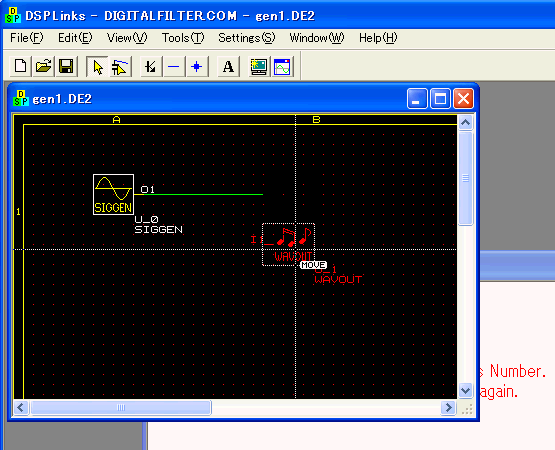

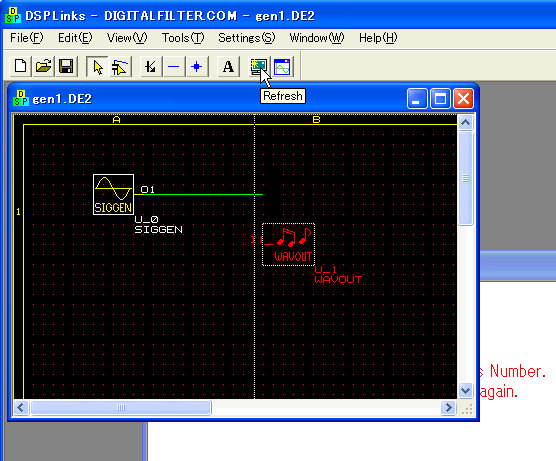

モニタウインドウに赤字で Port I1 of U_1 is opened or there might be duplicated parts Number. Check the schematic and save it again. とメッセージが出る。 この場合は以下の点を確認してください。 �@コンポネントの入力がWireでしっかり繋がっているか確認してください。一見繋がっているように見えても繋がっていないことがあります。以下のように試してみましょう。 Selector（矢印のアイコン）をクリックした後、コンポネントを真下に少し移動します。 次にRefresh（モニタが光っているアイコン）をクリックしましょう。 すると回路図が再描画され、このようにワイヤと端子がずれていたことがわかります。 ワイヤはコンポネントの「枠」に繋ぐのではなく、このように「端子」にしっかり繋ぎましょう。 変更した結果をモニタウインドウに反映させるためには、Save（フロッピーのアイコン）をクリックしてください。 �AWireを分岐させて別のWireを引き出す際、接続点（Junction）を置き忘れることが良くあるので注意してください。下のような回路図でTXTOUT(U_3)を開くと同じメッセージが出ます。 Junction（接続点のボタン）をクリックし、接続の部分に点を置きます。 Save（フロッピーのアイコン）をクリックするとモニタウインドウに波形が現れます（青色一色になるときはメニューのView→Scale Changeでスケールを適当に変えます）。 �B複数のコンポネントに同じ部品番号を付けていないか確認してください。 特にコンポネントのコピー＆ペーストを行うと、同じ部品番号になってしまうので注意してください（出来るだけコピー＆ペーストは避けてください。Partsボタン(トランジスタのアイコン)で新規コンポネントを選択するのが無難です）。 また、まめにSave(フロッピーのアイコン)するほうが良いと思います(Saveする度にネットリストが生成され、接続情報を解析するので)。 Back
