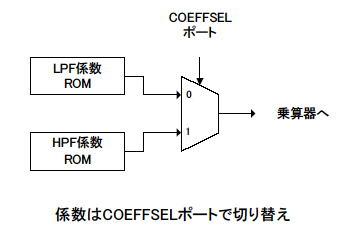

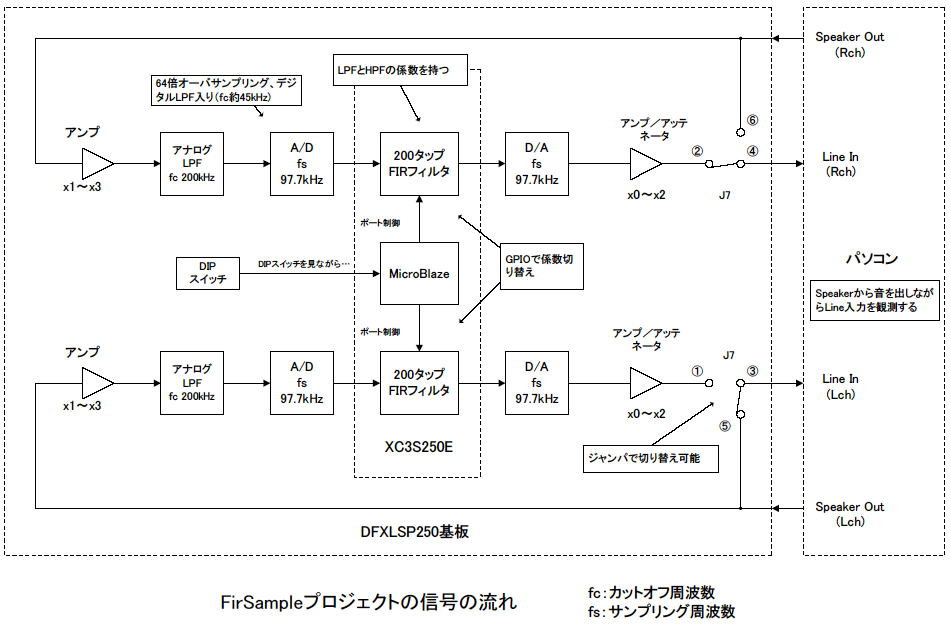

 SoftOscillo2（インストールガイド・トラブルシューティング）を使って実験を行う場合、信号の流れは以下のようになります。MicroBlazeはDIPスイッチの状態を見ながらFIRフィルタコアのポートをGPIO制御します。 LPF/HPFの係数は以下のようにCOEFFSELポートのL/Hで切り替わります。 LchとRchの比がシステムの周波数特性になる上図でのパソコンのSpeaker Outからの信号はモノラルであり、そのLchはスルーでパソコンのLine Inに戻っています。したがって、パソコンのLine InにおけるRch/Lchがこのシステムの周波数特性になります。
|
