| 実験結果 |

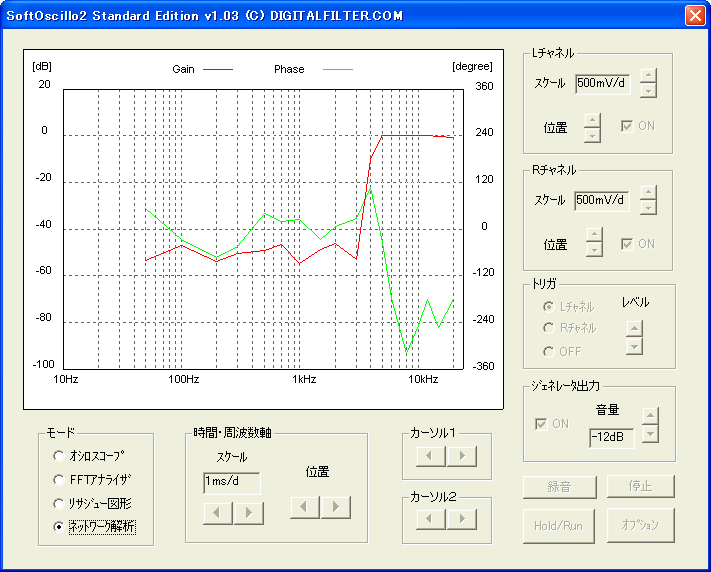

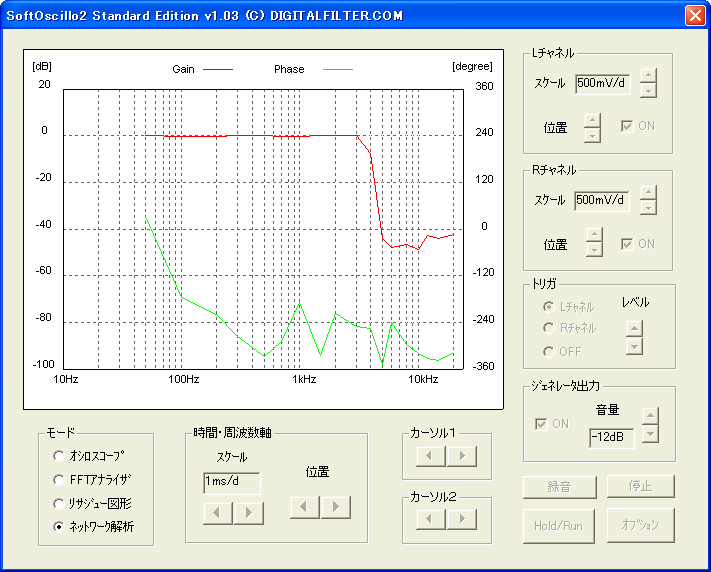

DIPスイッチのビット0, 1がL, L（ON側）の場合、MicroBlazeはGPIOポート（COEFFSELに繋がる）をLとし、FIRフィルタはLPFになります。DIPスイッチのビット0, 1のどちらかをH（OFF側）にすると、MicroBlazeはGPIOポートをHとするのでHPFになります。
|
