 IIRフィルタを組み込む以下のようなIIR（Infinite Impulse Response）フィルタを2個（左右2ch）、FPGAに組み込みます。

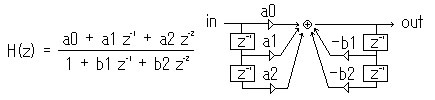

Biquad3個縦続接続L/Rそれぞれ3個のBiquad（＊）の縦続接続なので、Biquadの数は3x2 = 6個になります。 （＊）Biquadとは下図のような2次IIRフィルタです。ブロック図において、フィードバック側の係数(b1, b2)が反転していることに注意しましょう。  Biquad1個につき乗算器は1個Biquadにおいては、１サンプリング周期に5回の乗算が必要です。今回はBiquad1個につき乗算器を1個用意し、時分割で使用します。したがって、1チャネルにつき乗算器は3個、左右2chで6個必要になります。 遅延器はF/Fで構成するIIRフィルタの場合遅延器の個数が少ないため、RAMを使う必要はありません。普通にDF/F（D型フリップフロップ）を使いましょう。 係数はMicroBlazeが設定する今回は係数は決めずにポートに出しておき、MicroBlazeのレジスタライトで設定します。
|
