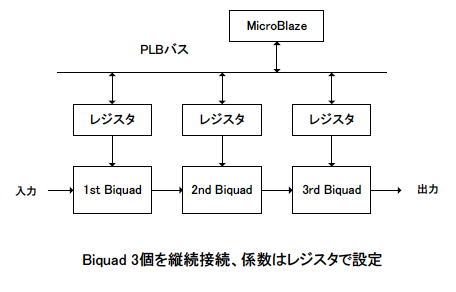

 SoftOscillo2（インストールガイド・トラブルシューティング）を使って実験を行う場合、信号の流れは以下のようになります。MicroBlazeはPLBバスを通してIIRフィルタコアのレジスタにアクセスし、係数を設定します。 IIRフィルタの係数はポートとして外部に出してあり、このようにレジスタとつなげています。 白色雑音でも周波数特性が分かるパソコンのSpeaker Outから白色雑音を入力し、そのフィルタリング出力（スペクトル）を見ることにより周波数特性が分かります。
|
