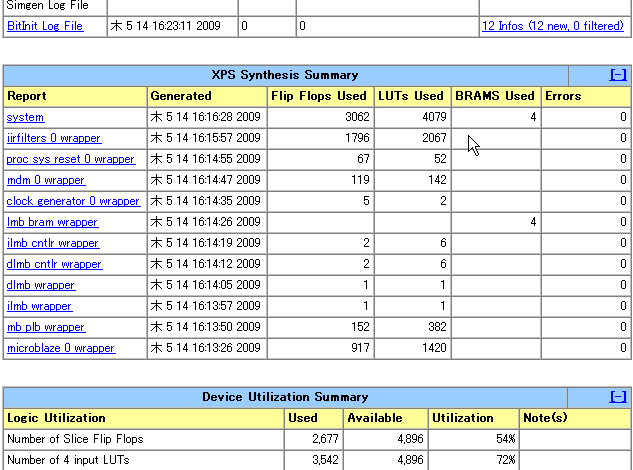

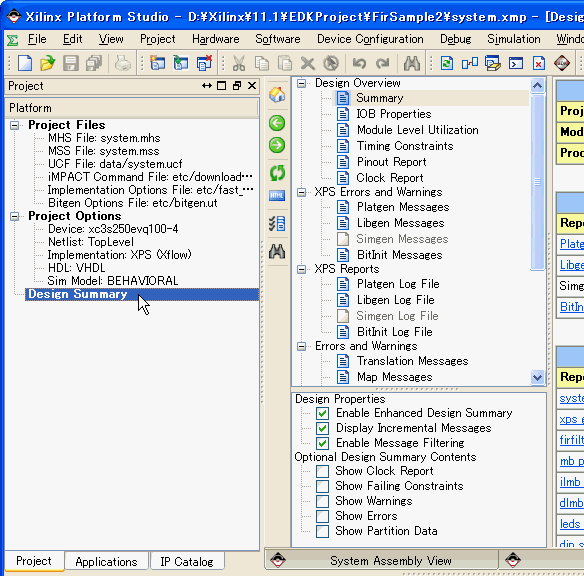

 プロジェクトの作成はStepByStepで付属CD-ROMのXPS\Project\IirSampleにXPSプロジェクトがありますが、プロジェクトを丸ごとコピーしてもビットストリーム生成に失敗することが多いと思います（EDK、MicroBlaze、その他のIPのバージョンが違うとエラーになる）。これにならってStepByStepで作成してください。 シンセシス・マッピングレポートXPSでビットストリーム生成後、ProjectタブのDesign Summaryを開くと、ゲート使用率や遅延などの情報が分かります。  各モジュールでのF/F（Flip Flop）、LUT（Look Up Table）、BRAM（Block Random

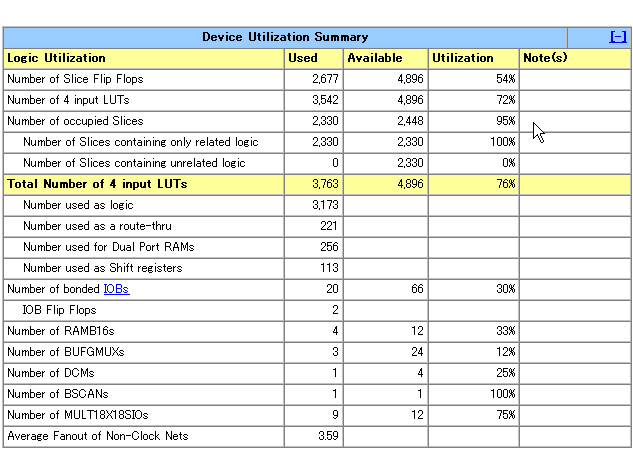

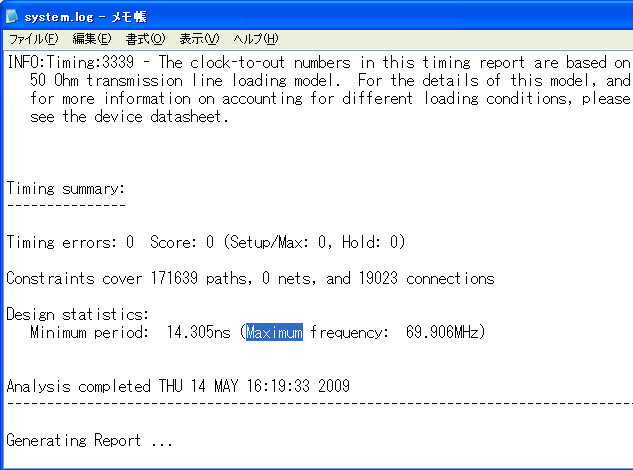

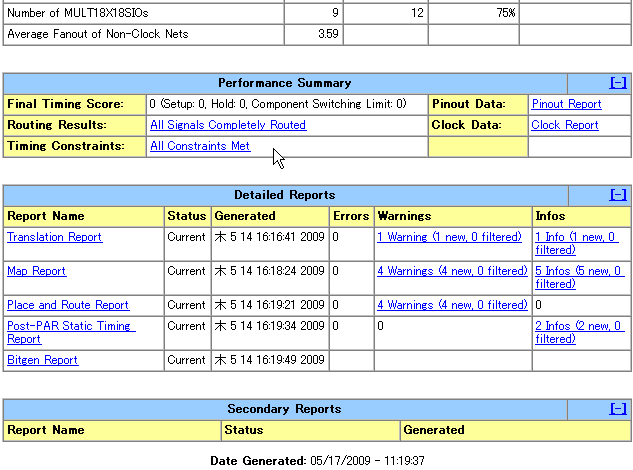

Access Memory）の使用量です。IIRフィルタとMicroBlazeの使用量が際立っています。 ロジックエレメント毎の使用率を見てみましょう。F/Fは54％ですが、Sliceが95％ともう限界です。BRAMはbram_wrapperのみで4個使っています。MULT18X18はMicroBlazeで3個、IIRフィルタでは6個（L/R３個づつ）で計9個です。各Biquadでの乗算は18ビット×18ビットなのでMULT18X18はピッタリ1個づつで済みます。 その下にTiming Constrainsがあり、All Constrains Met（すべての制約条件に合格）なので、タイミング的にはOKということです。 もっと詳しく見たい人はsystem.logを丁寧に調べてください。Maximumでサーチすると最高動作周波数が69.906MHzになっています。DFXLSP250基板の水晶発振器は50MHｚなのでOKです。
|
