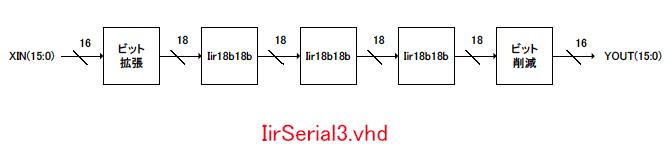

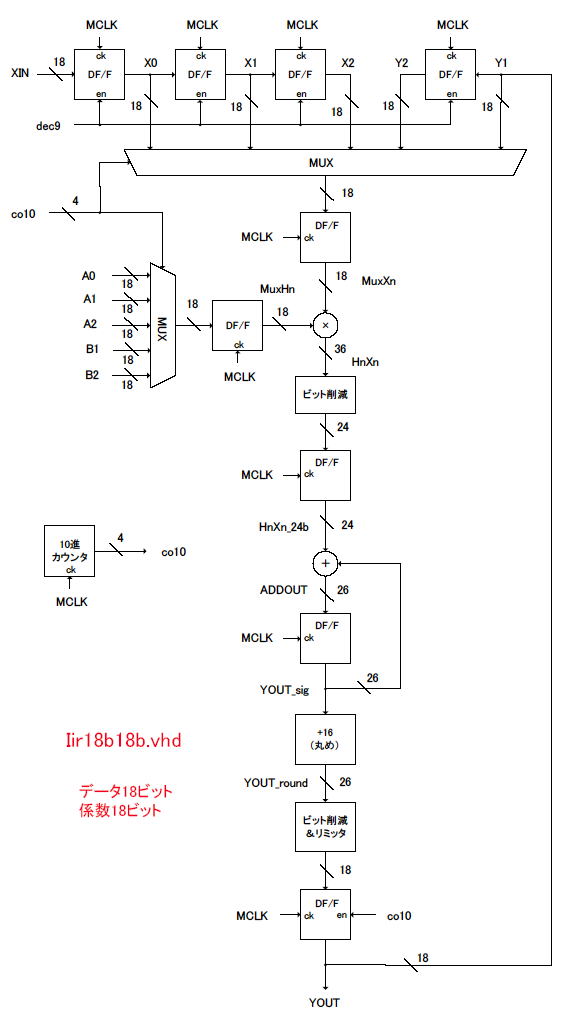

 IirSerial3モジュールは以下のように3つのBiquad（Iir18b18bモジュール）をつないで前後で2ビット拡張と2ビット削減を行ったものです。なおビット拡張は、縦続接続の途中で飽和する(16ビットの範囲を超える）可能性を下げるために行います。IirSerial3モジュールは左右2chで2個あります。 各Biquad（Iir18b18bモジュール）は以下のような回路からなります。このモジュールは左右2チャネルで6個存在します。係数A0,
A1, A2, B1, B2は外部ポートに出されており、その値を変えて固有の特性とします。係数は左右同じものを使います。 VHDLソースコードは付属CD-ROMのXPS\IirSample\pcores\iirfilters_v1_00_a\hdl\vhdlにあります。
|
