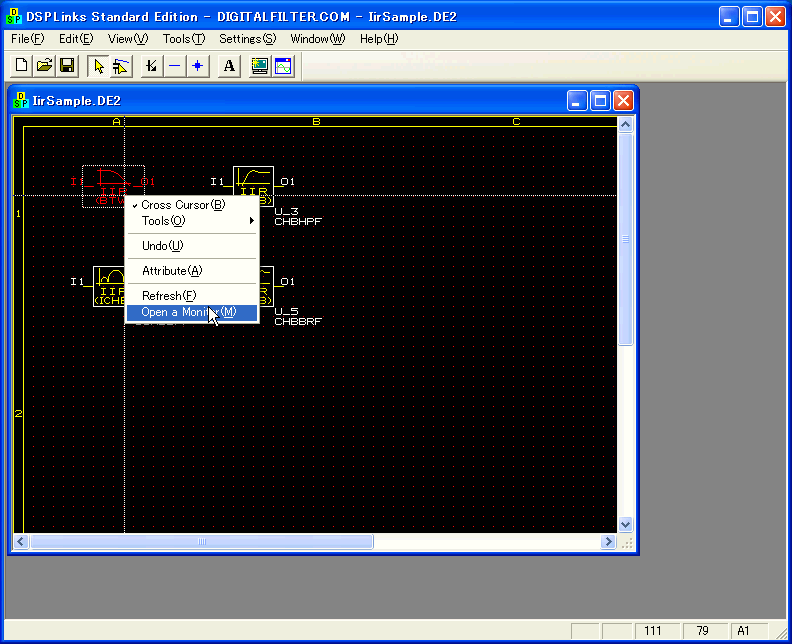

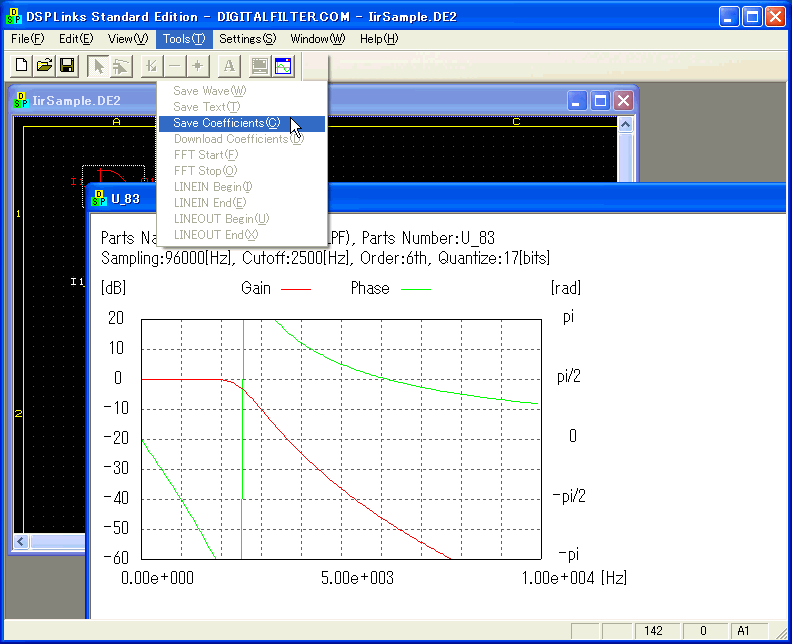

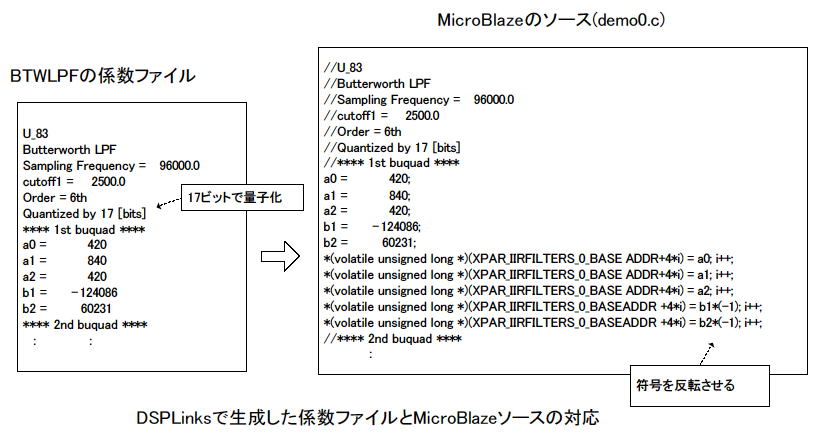

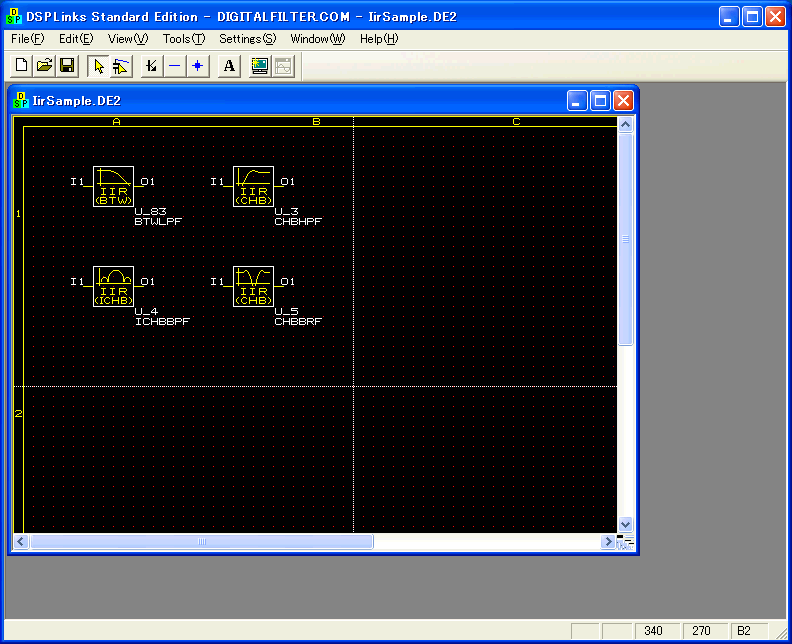

 Biquadの係数はDSPLinks（インストールガイド・トラブルシューティング）で導出したものを使用します。DSPLinksスタート→IirSample.DE2（あらかじめCD-ROMからコピーしておく）を開く。 次に各コンポネントを選択し、右クリックでOpen a Monitor。  周波数特性が現れるので、その上でSave Coefficientsを選択してセーブします。  セーブした係数ファイルを開き、適当にエディットしてMicroBlazeソースに貼り付けます。b1,

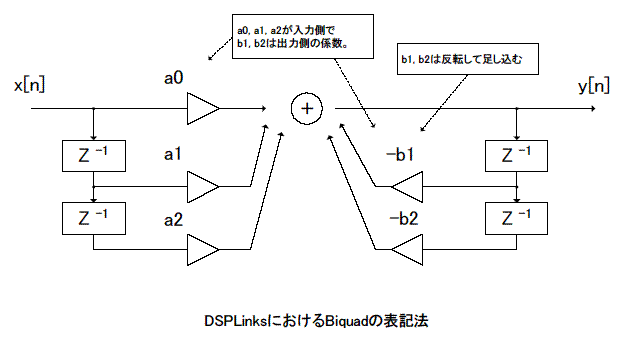

b2には(-1)を乗算して符号を反転させています b1, b2の符号を反転させることを忘れずに！。
|
