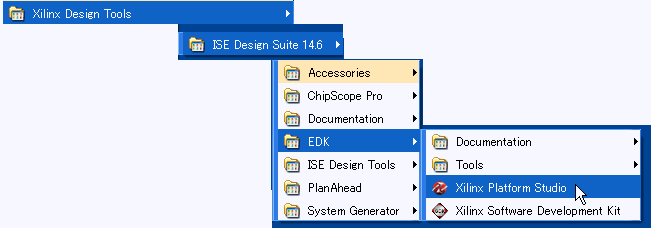

 Windowsのスタート→すべてのプログラムから、Xilinx Design Tools→ISE Design
Suite 14.6→EDK→Xilinx Platform Studio（XPS）を選択。

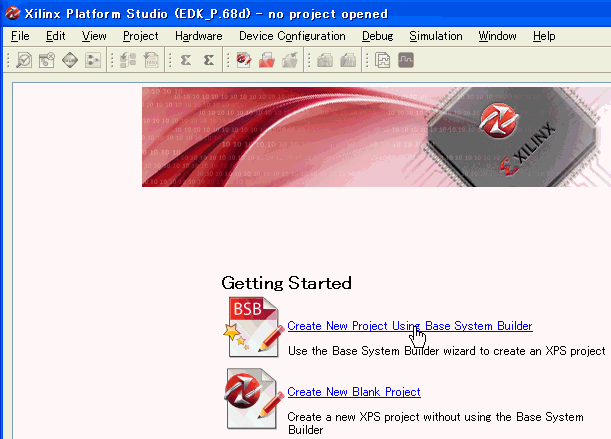

Create New Project Using Base System Builderを選択。

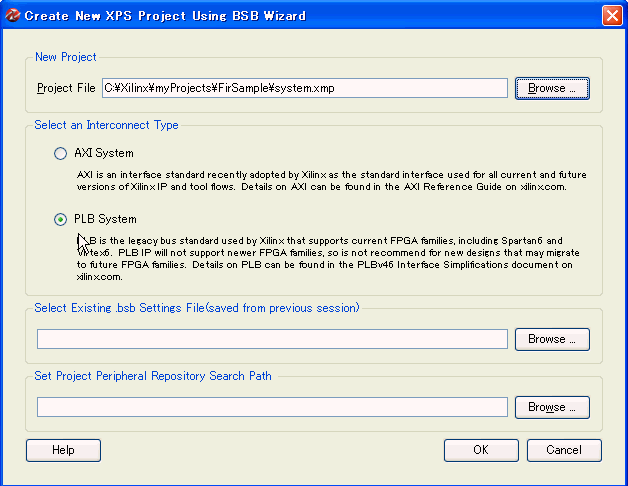

FirSampleというディレクトリを作成し、プロジェクトファイルをsystem.xmp、またPLB
Systemを選択しOKをクリック。

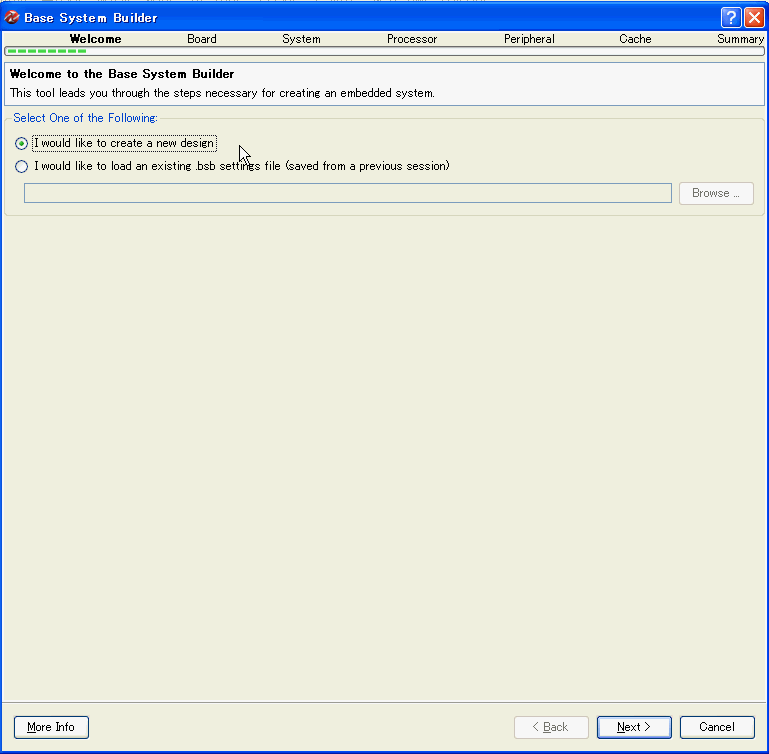

I would like to create a new designを選択してNext。

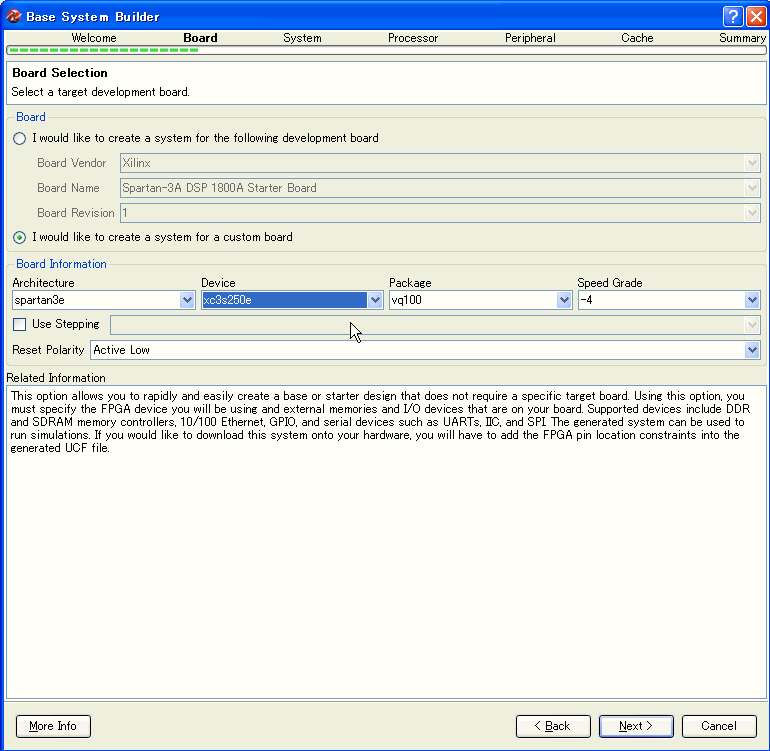

I would like to create a system for a custom boardを選択し、spartan3e,
xc3s250e, vq100, -4を選択。さらにReset PropertyをActive Lowにする。

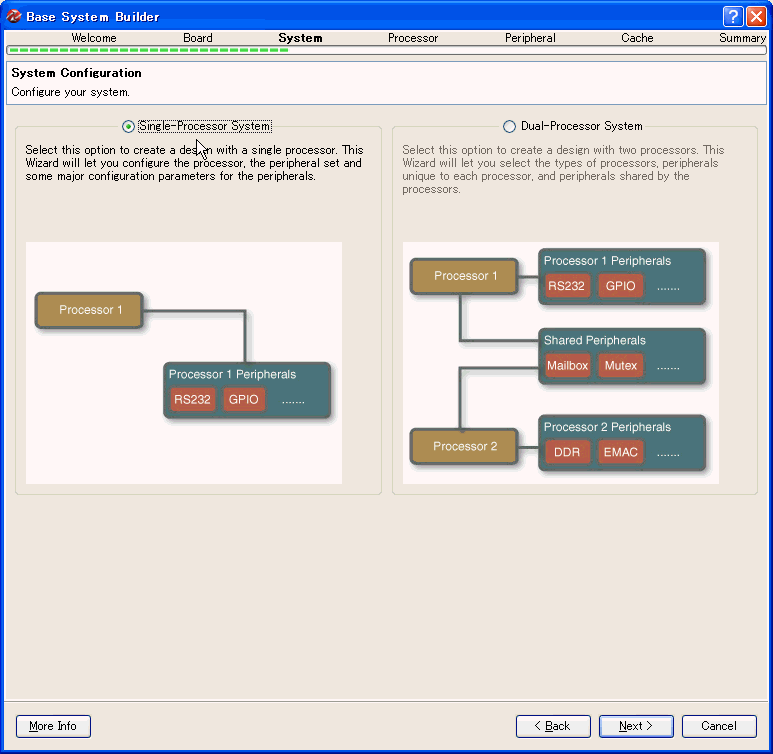

Single Processor Systemを選択してNext。

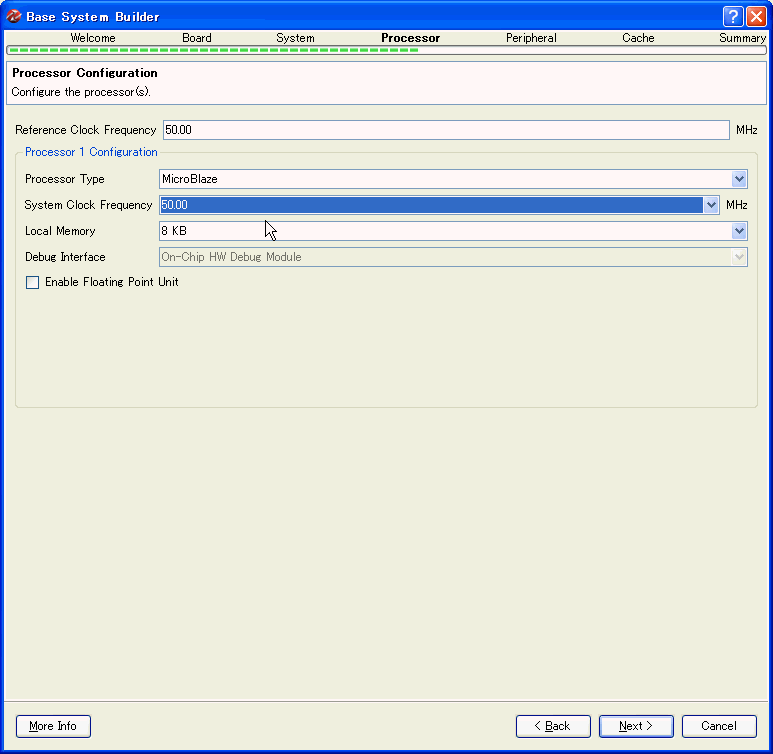

Reference/System Clock Frequencyをいずれも50MHz、Local Memoryは8kBとする。

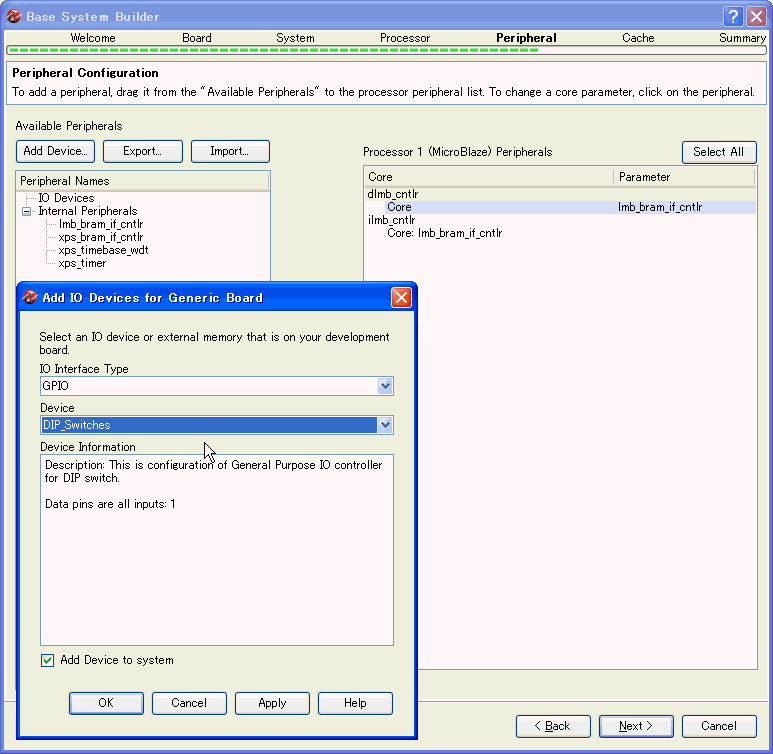

Add Deviceをクリックし、GPIOとDIP_Switchesを選択してOK。

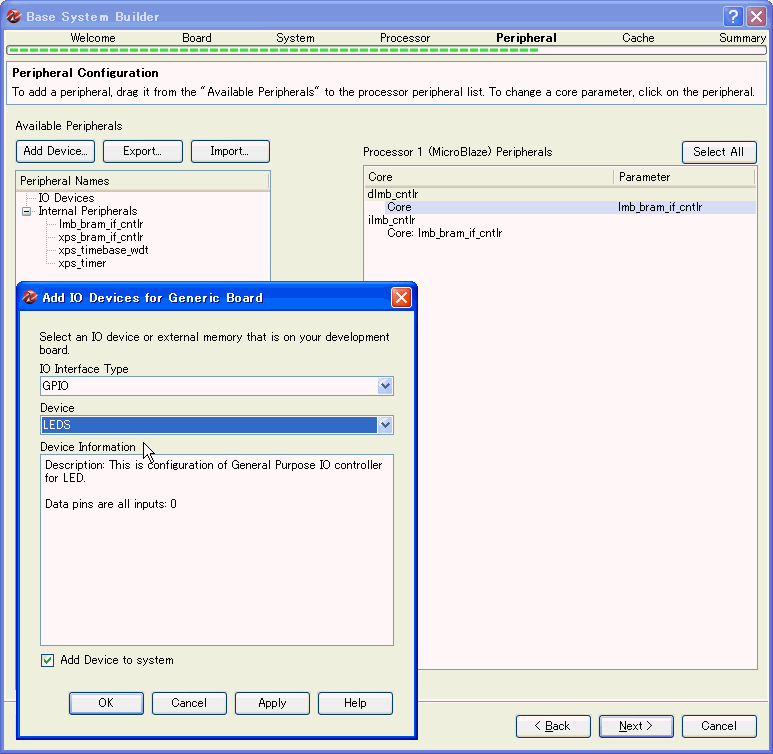

もう一度Add DeviceでGPIOとLEDSを選択して追加。

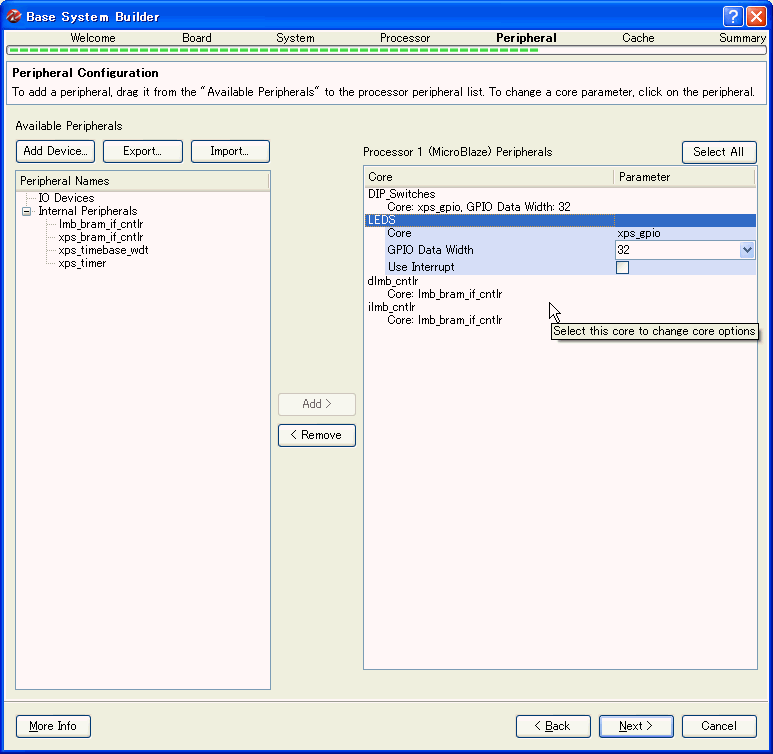

DIP_SwitchesとLEDSが追加されているのを確認してNext。

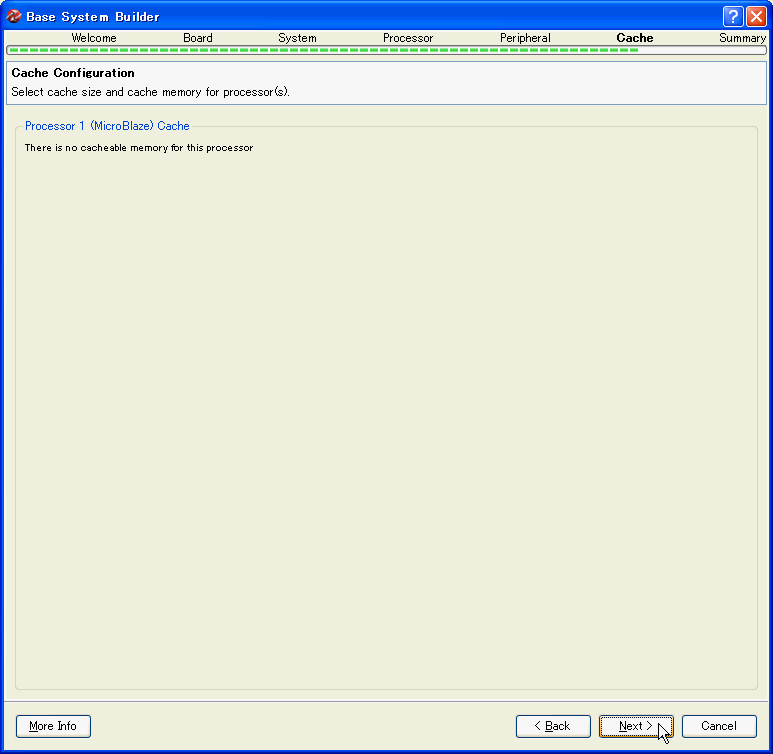

ここは何もせずにNext。

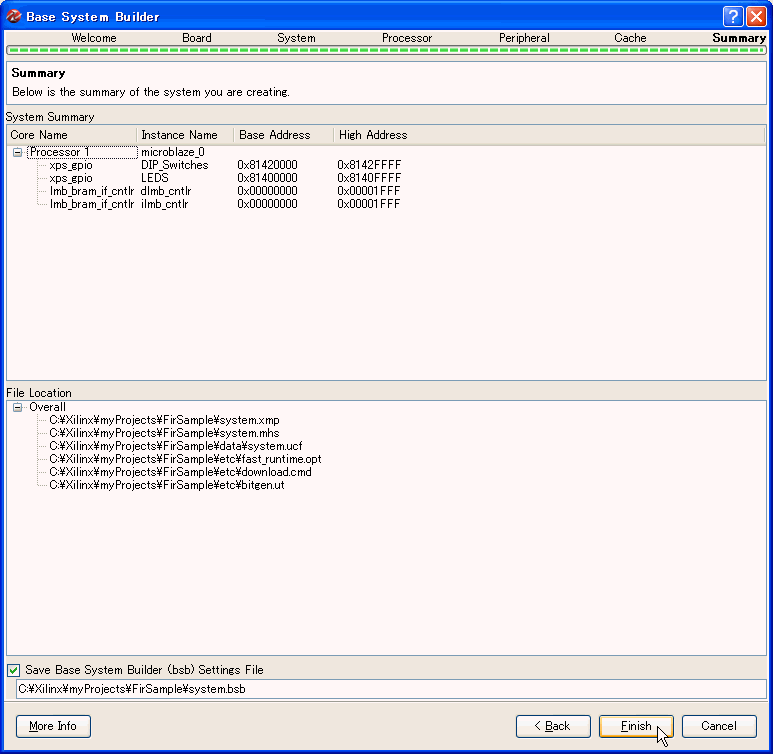

最後にFinishをクリック。
これでMicroBlazeを含んだシステムのひな型が出来上がりました。
|
