Base System BuilderとCreate Peripheral

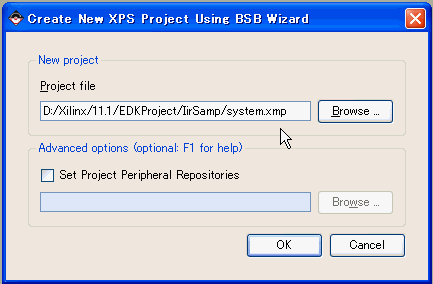

Windowsのスタート→すべてのプログラムから、Xilinx ISE Design Suite 11→EDK→Xilinx Platform Studio(XPS)を選択。Base System Builder wizardを選択し、IirSampleというディレクトリを作成し、プロジェクトファイルをsystem.xmpとしてOKをクリック。

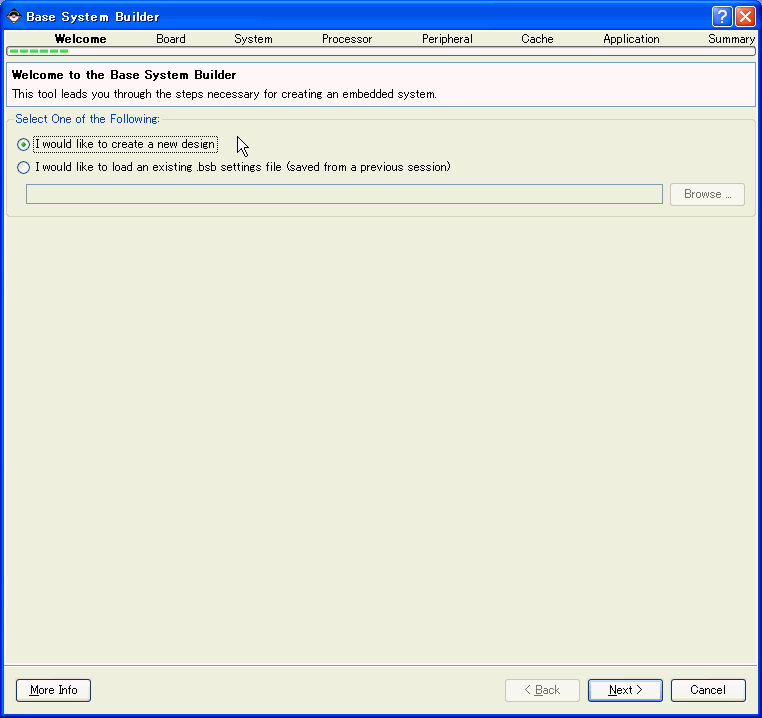

I would like to create a new designを選択してNext。

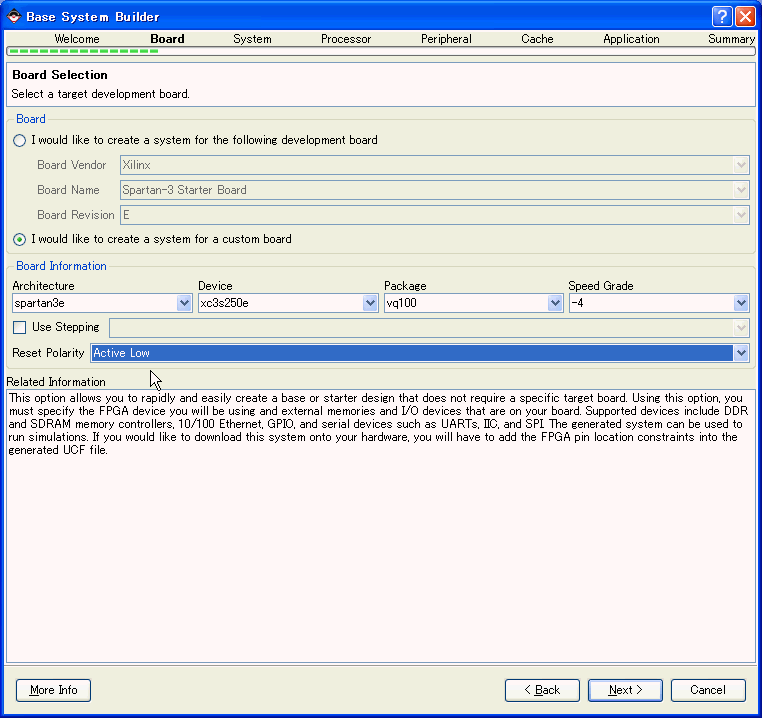

I would like to create a system for a custom boardを選択し、spartan3e, xc3s250e, vq100, -4を選択。さらにReset PropertyをActive Lowにする。

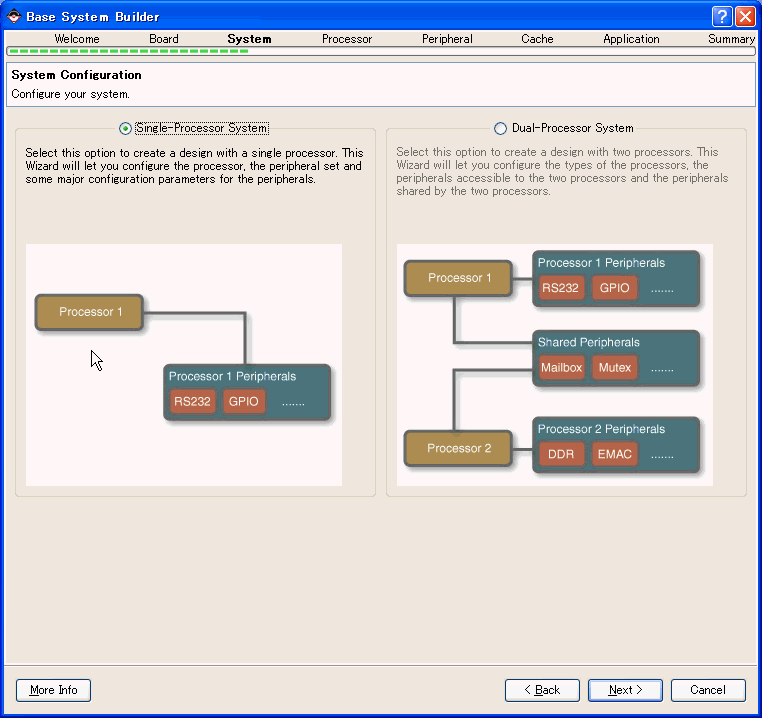

Single Processor Systemを選択してNext。

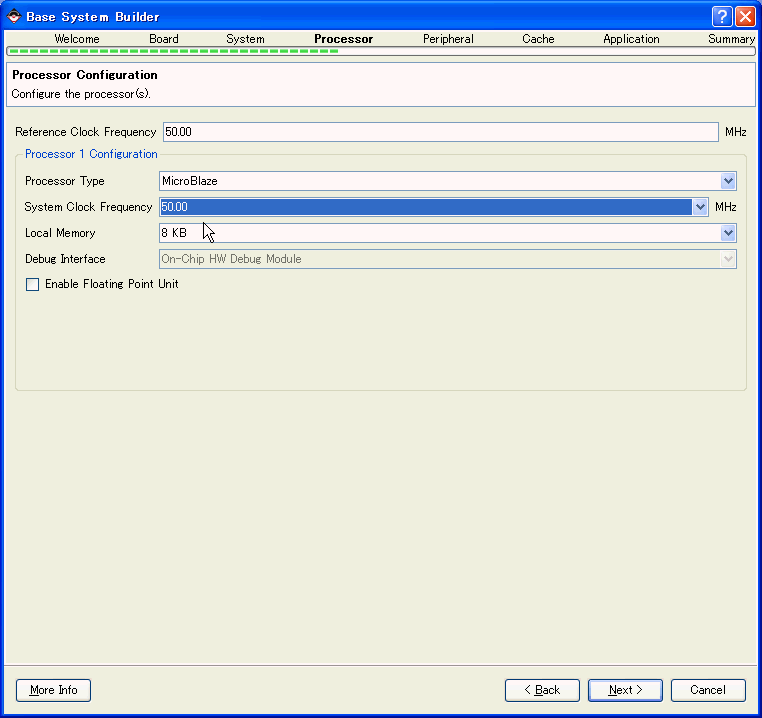

Reference/System Clock Frequencyをいずれも50MHz、Local Memoryは8kBとする。

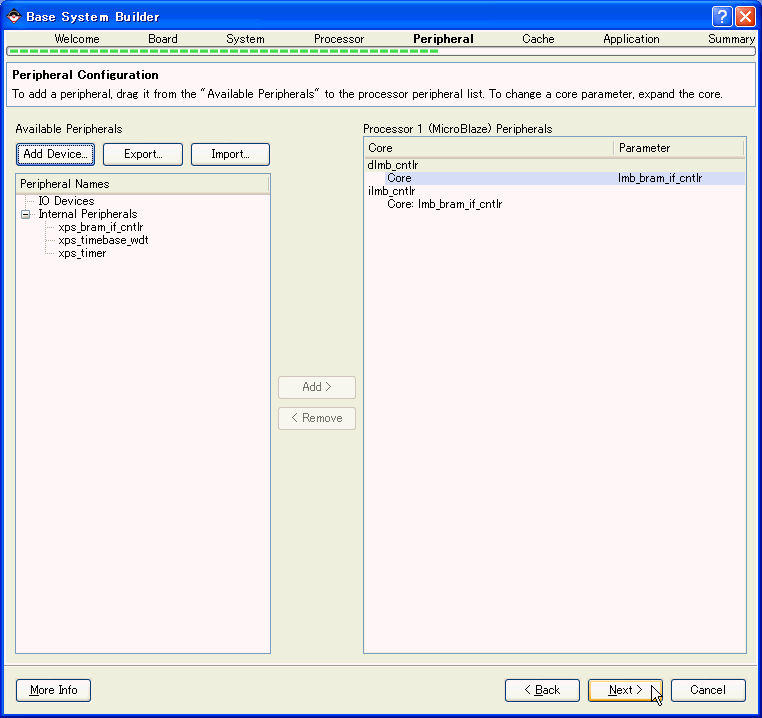

ペリフェラルは追加しません。Nextをクリック。


ここも何もせずにNext。

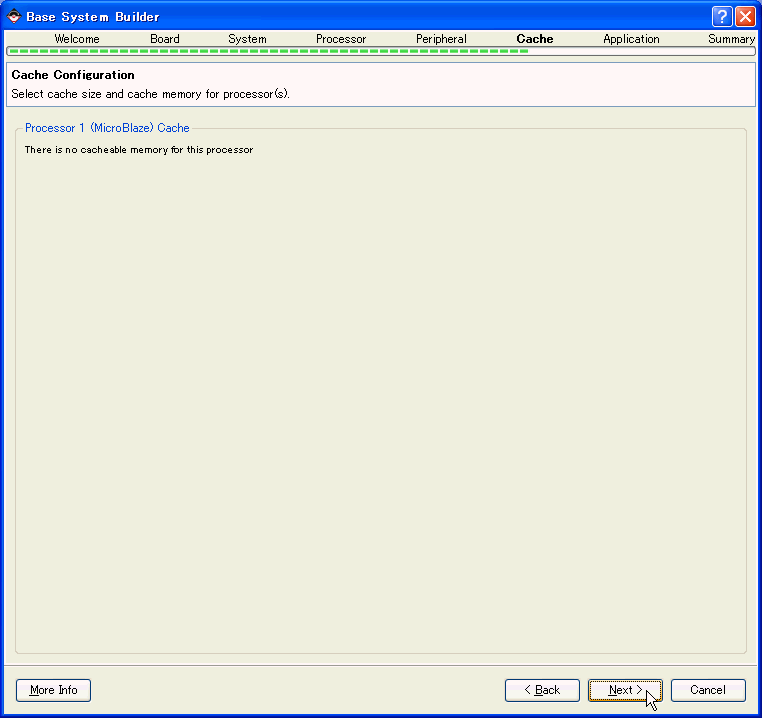

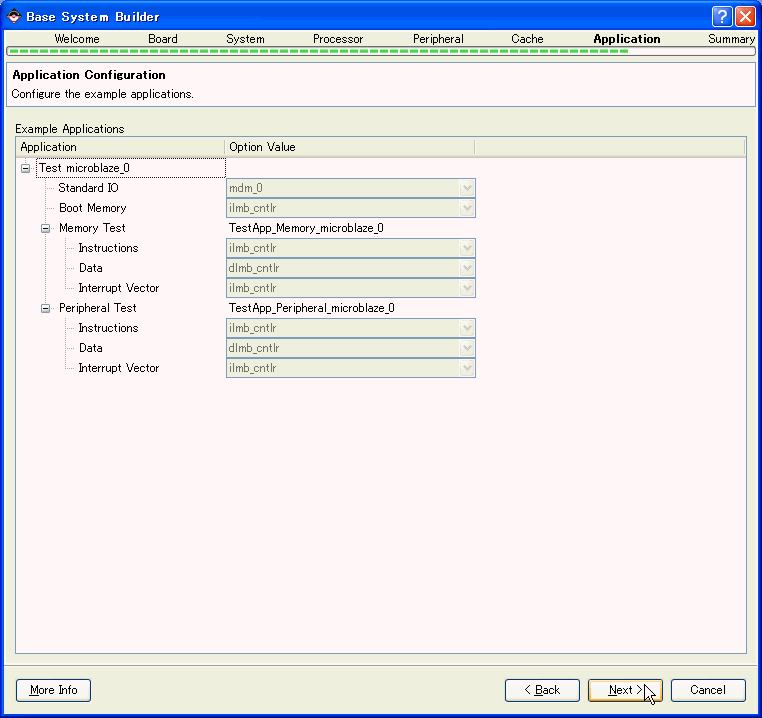

ここもそのままNext。

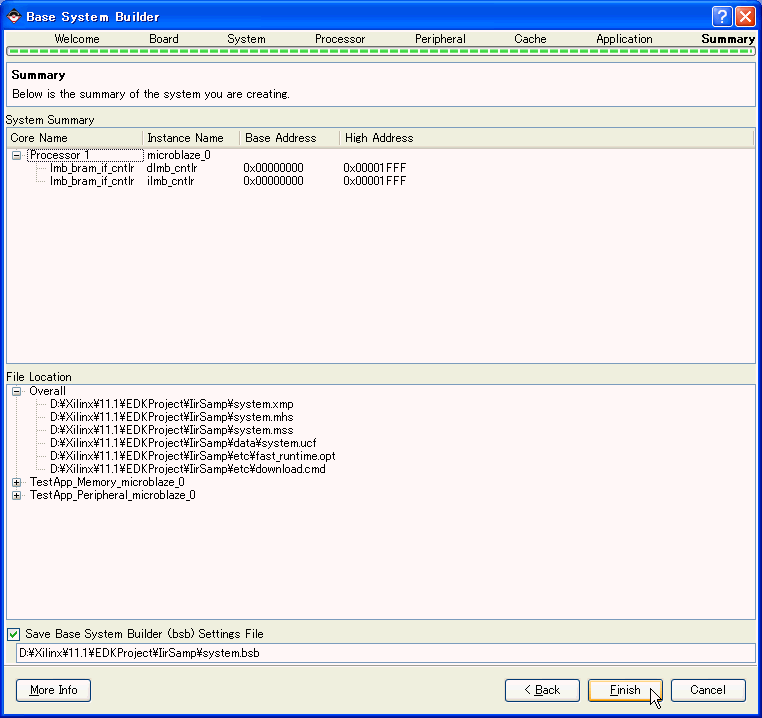

最後にFinishをクリック。


以上の操作でMicroBlazeシステムが出来上がりました。次にユーザーIP(のちにIIRフィルタになる)のひな形を作ります。

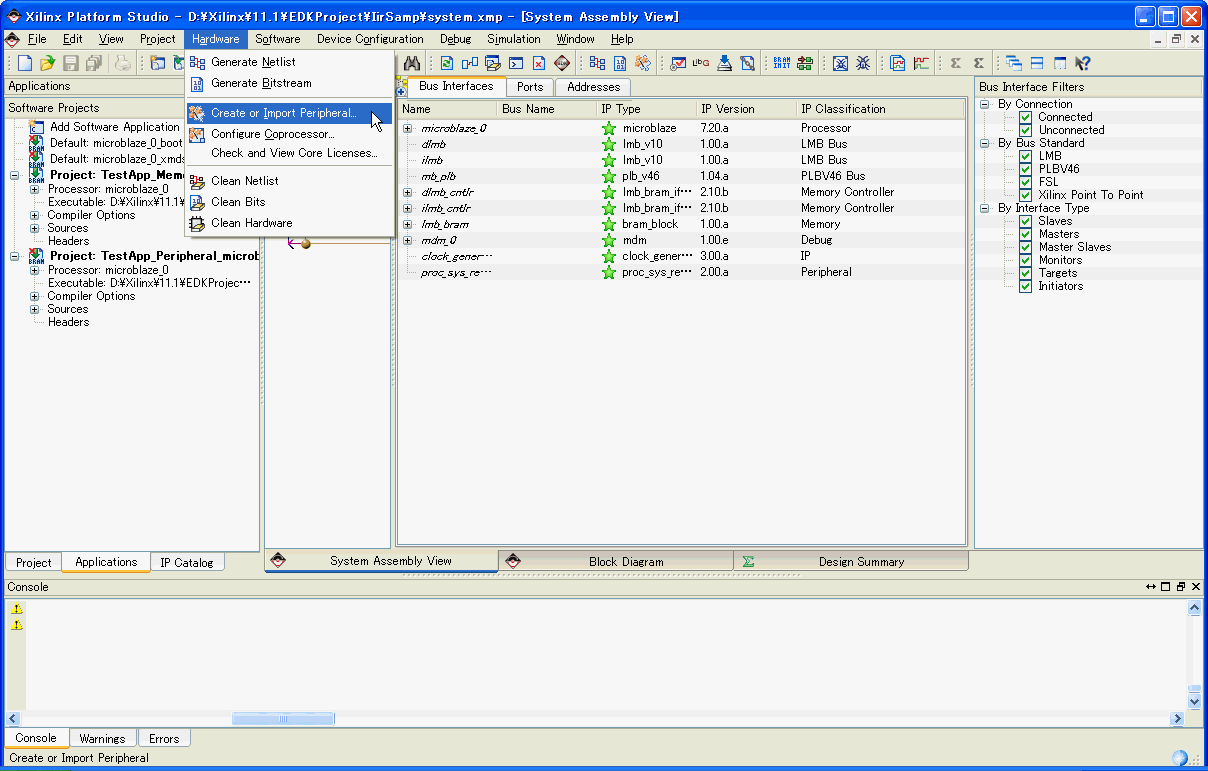

XPSウインドウでメニューからHardware→Create or Import Peripheralを選択。

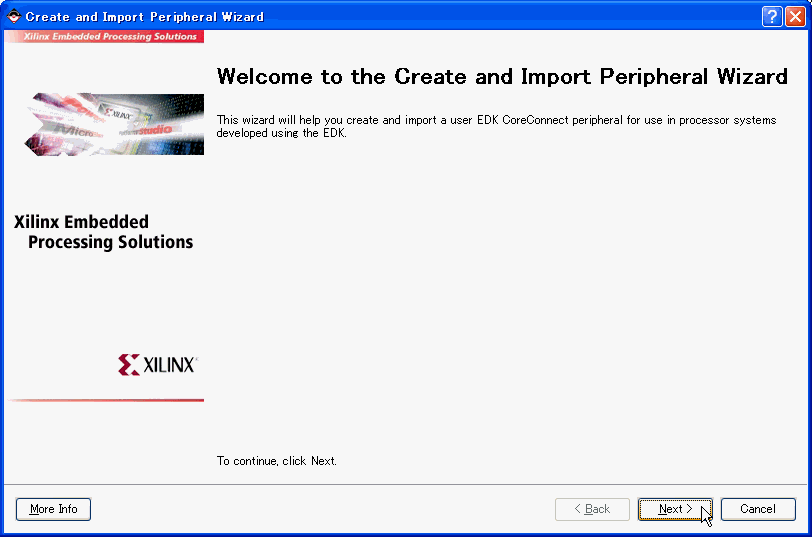

Create and Import Peripheral Wizardが現れるのでNextをクリック。

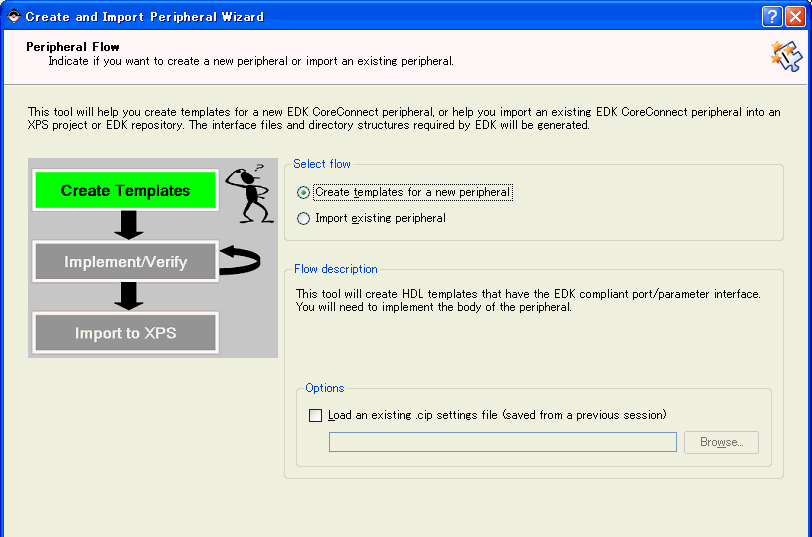

Create templates for a new peripheralを選択してNext。

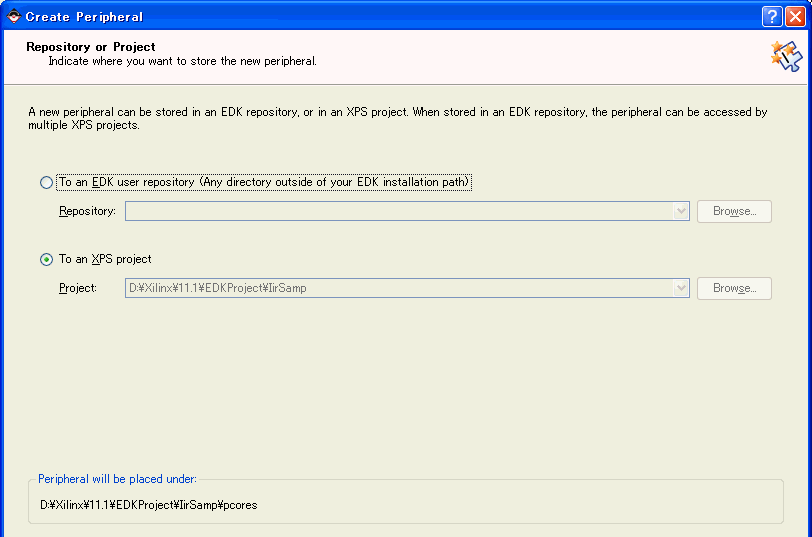

To an XPS projectを選択してNext。

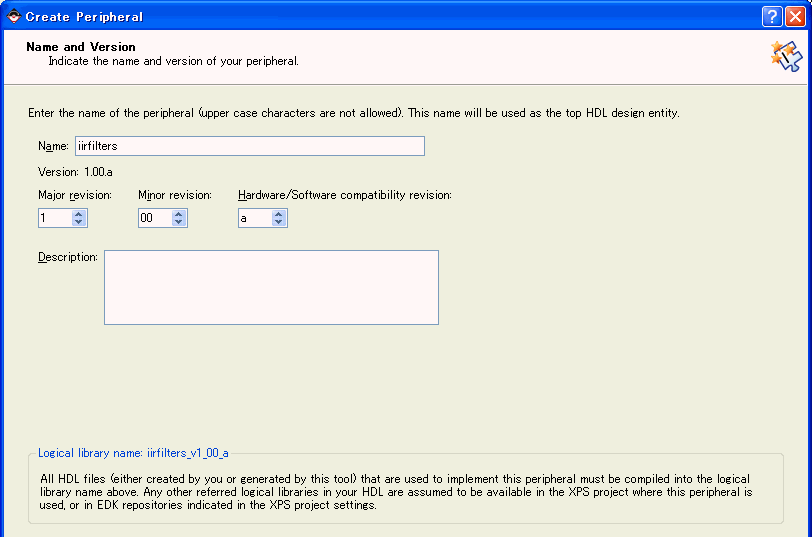

NameをiirfiltersとしてNext。

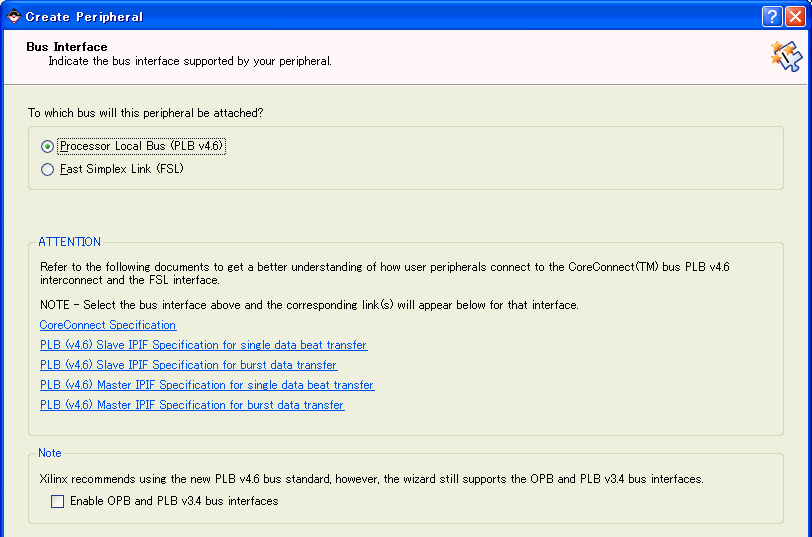

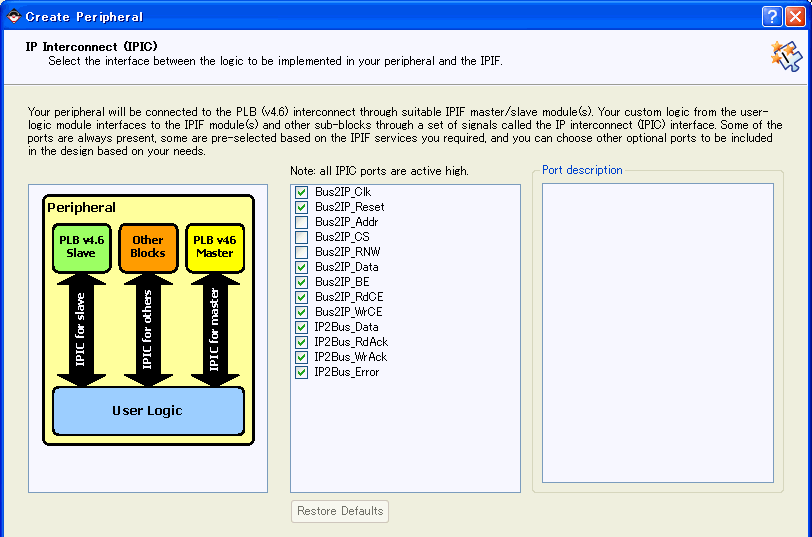

Processor Local Busを選択しNext。

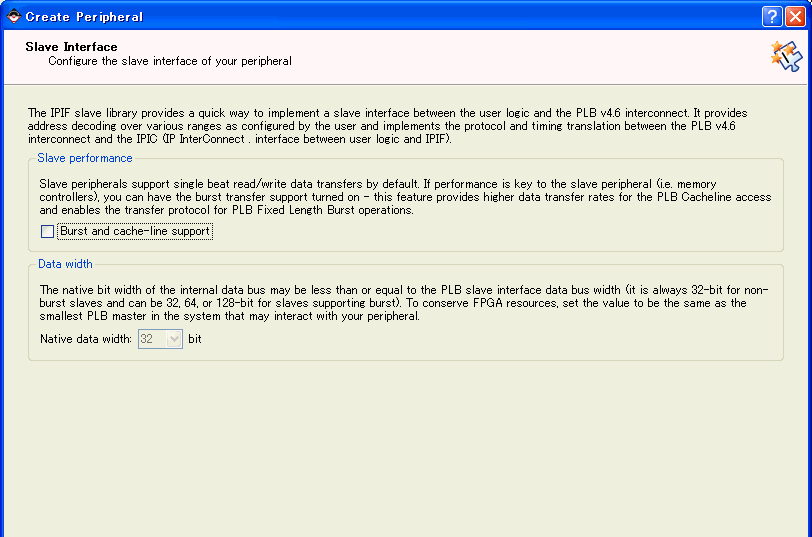

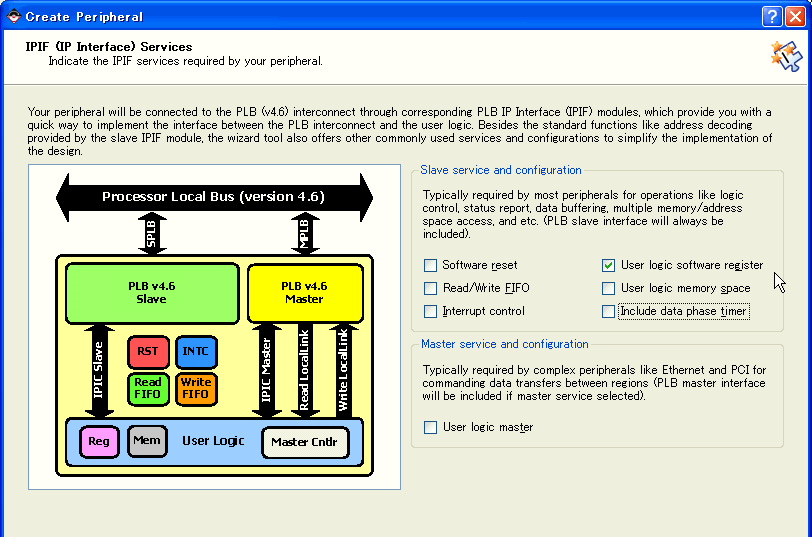

User logic software registerだけオンにしてNext。


ここは何も選択しないでNext。

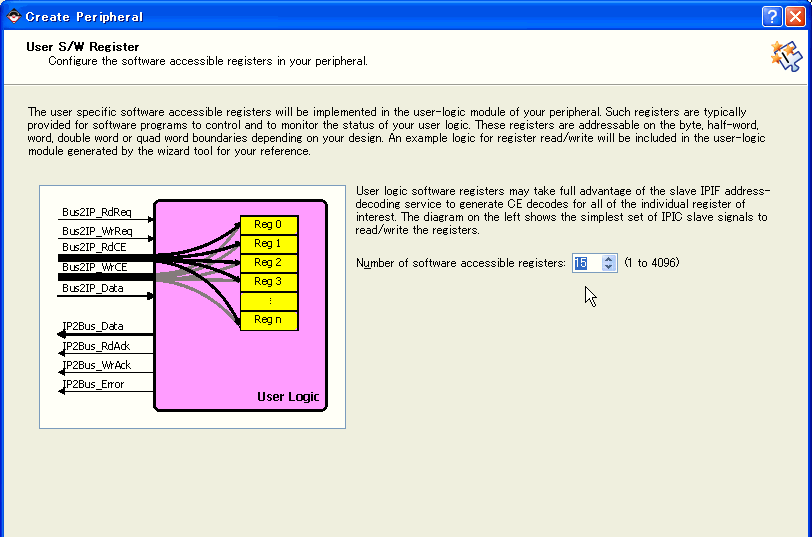

レジスタの数は15とします。これらのレジスタにIIRフィルタの係数が入ります。


ここはそのままNext。

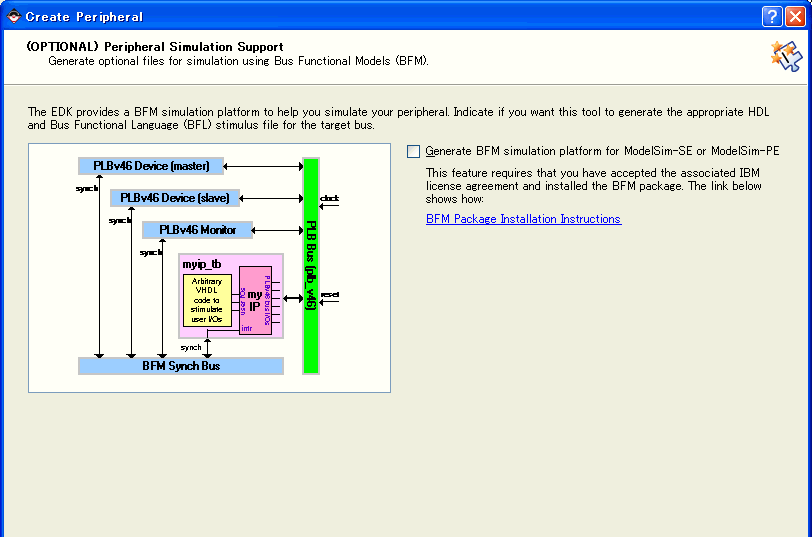

ここもそのままNext。

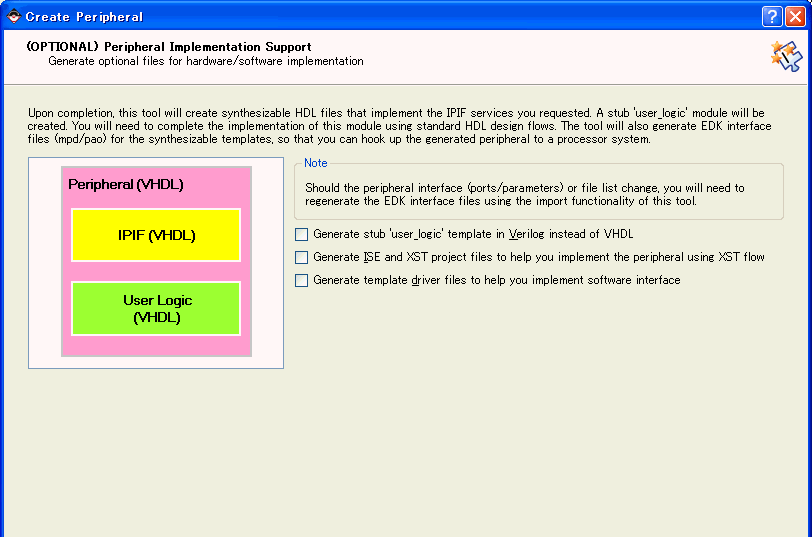

何もせずNextをクリック。

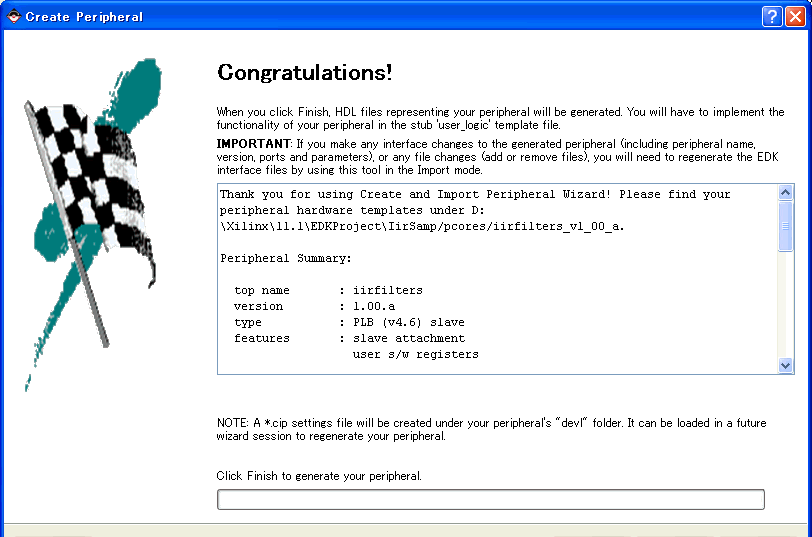

最後にFinishをクリック。


以上の操作でユーザーIPのひな形入りのMicroBlazeシステムが出来上がりました。
