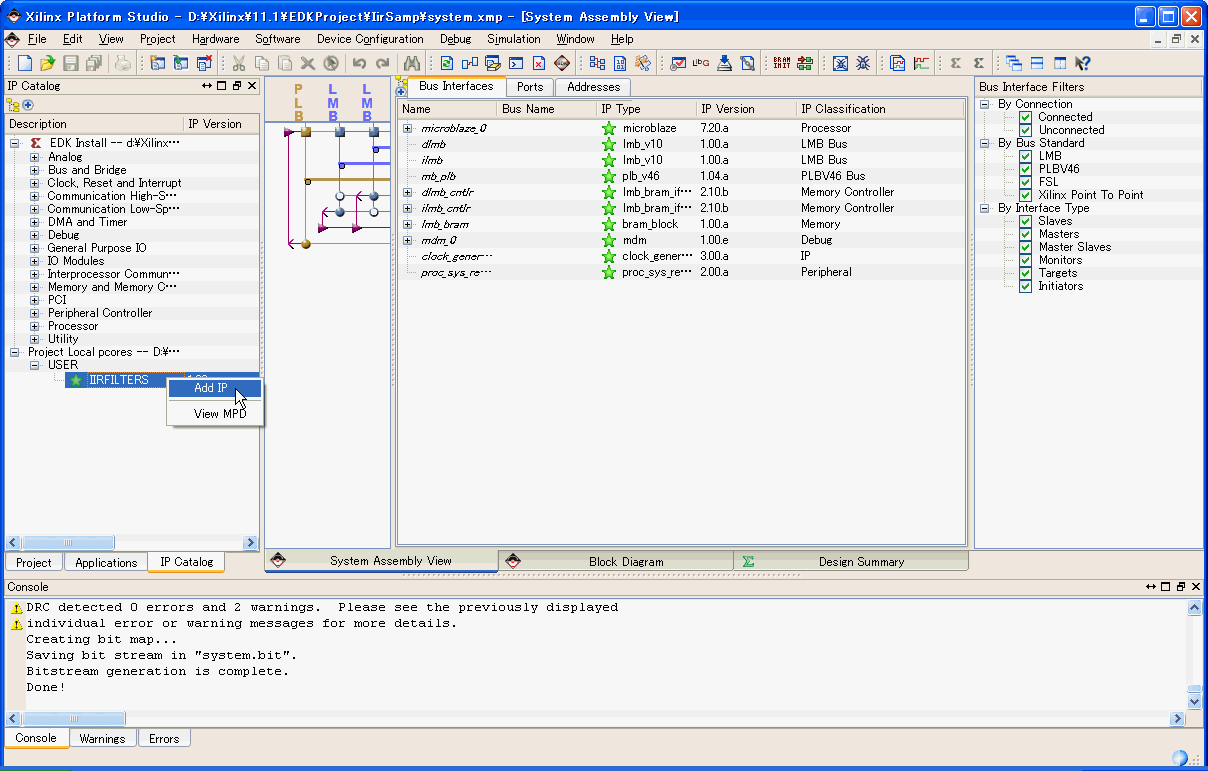

 XPSに戻ってIP Catalogタブを選択し、USERを展開し、IIRFILTERS→Add IPを選択。

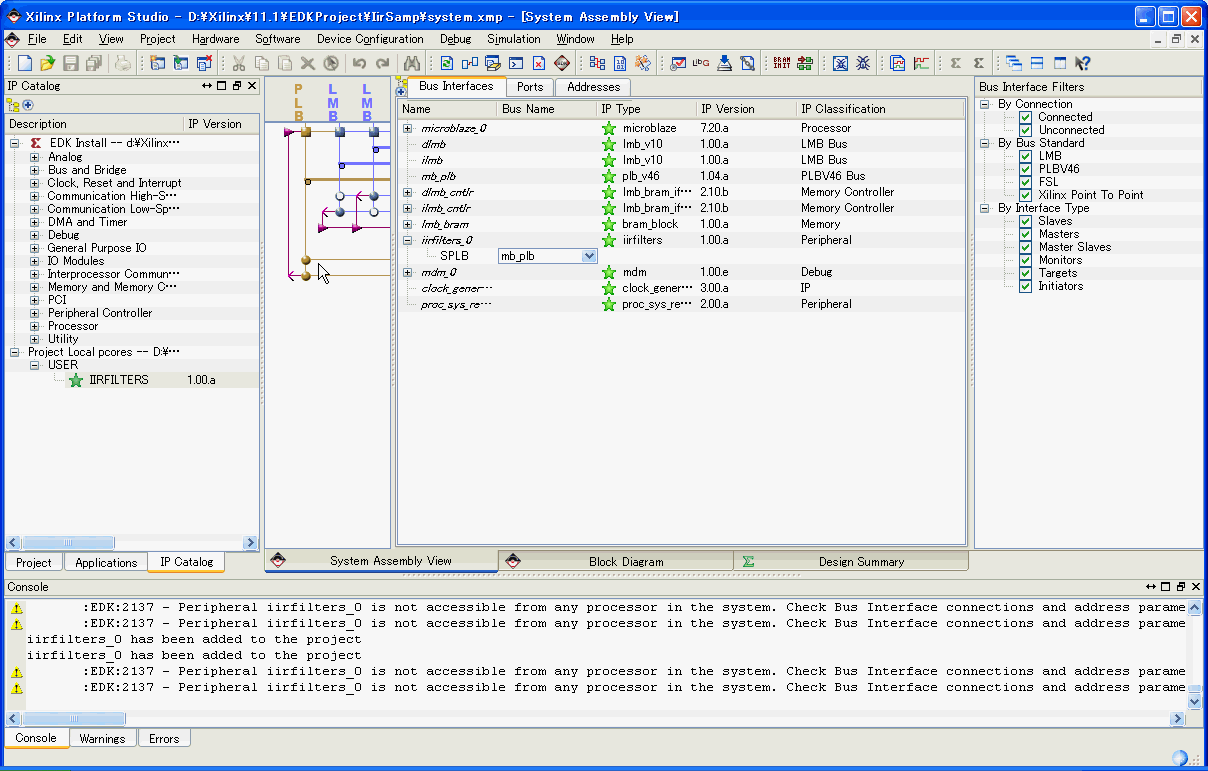

Bus Interfacesタブにiirfilters_0が追加されたが、まだバス（PLB）とつながっていないので、白丸をクリックで茶色くして接続する。

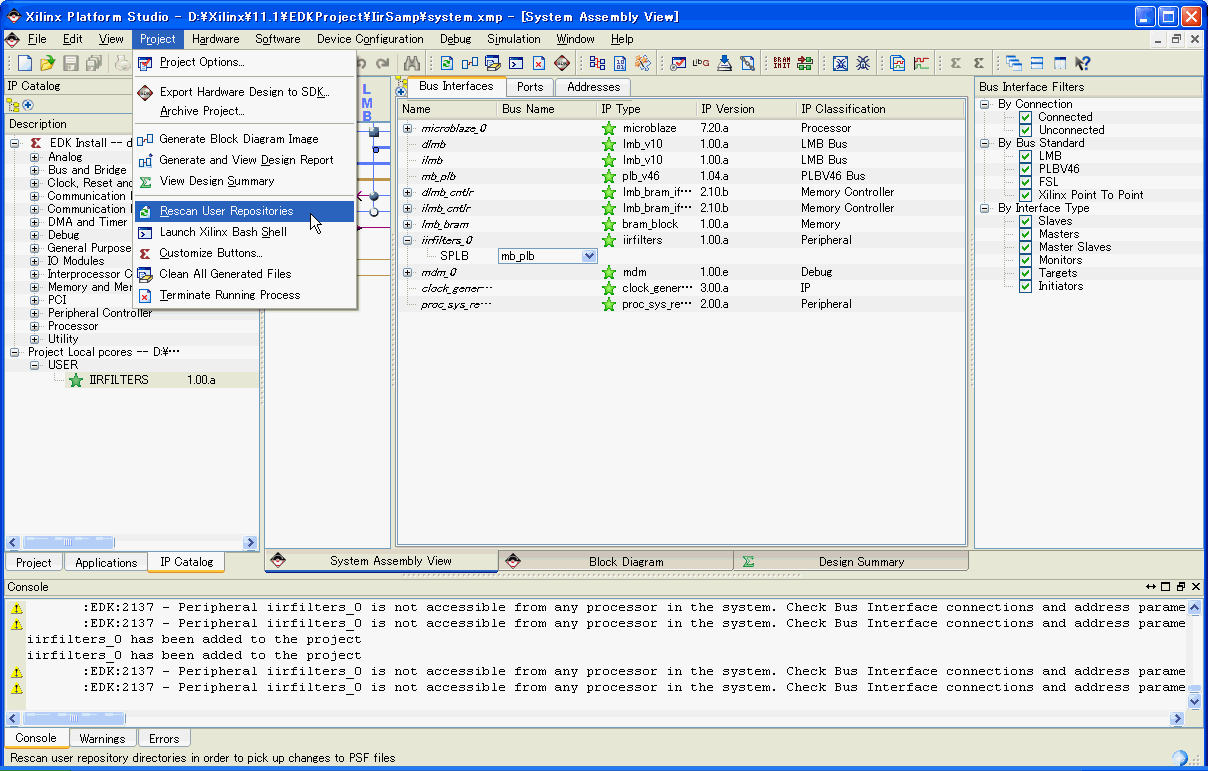

ここでメニューのProjectからRescan User Repositoriesを選択しましょう（これをしないとiirfilters_0の入出力ポートが認識されない）。

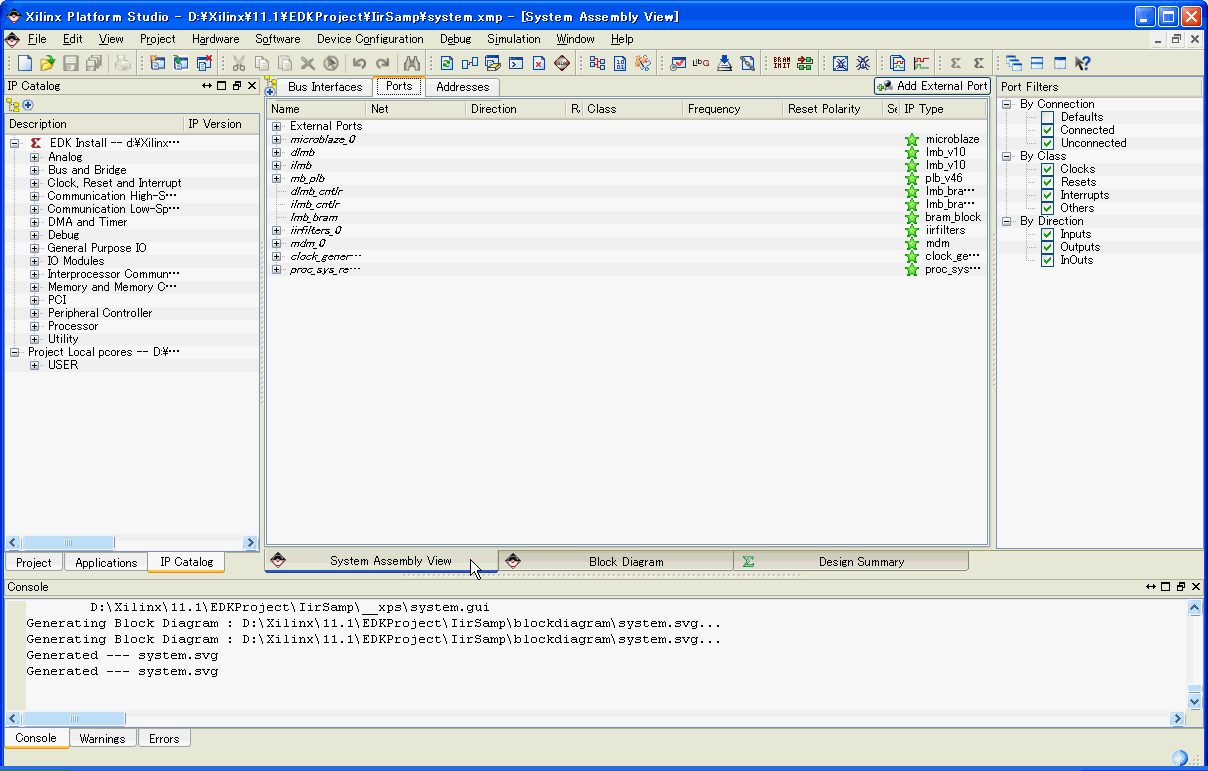

その後System Assembly ViewのPortsタブを選択する。

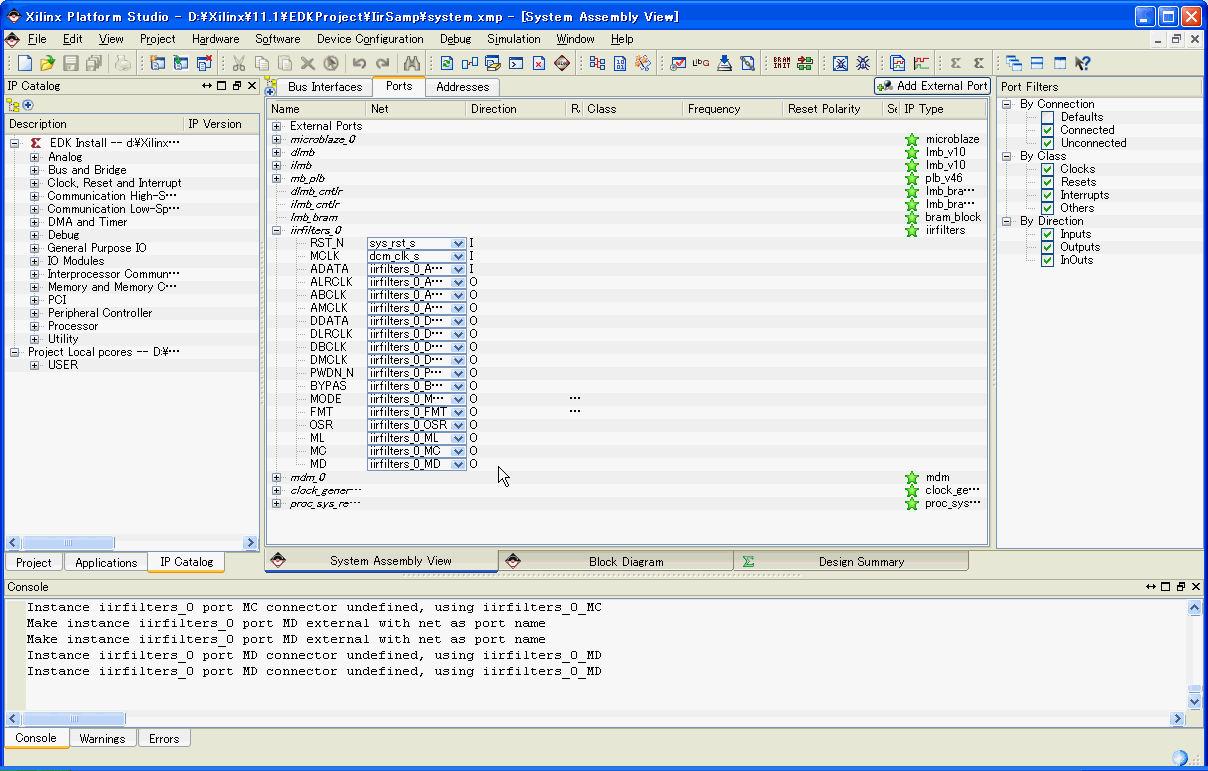

iirfilters_0を展開し、RST_Nのプルダウンメニューを開き、sys_rst_sを探して選択する。MCLKはdcm_clk_sとし、そのほかの端子はMake
Externalを選択します。

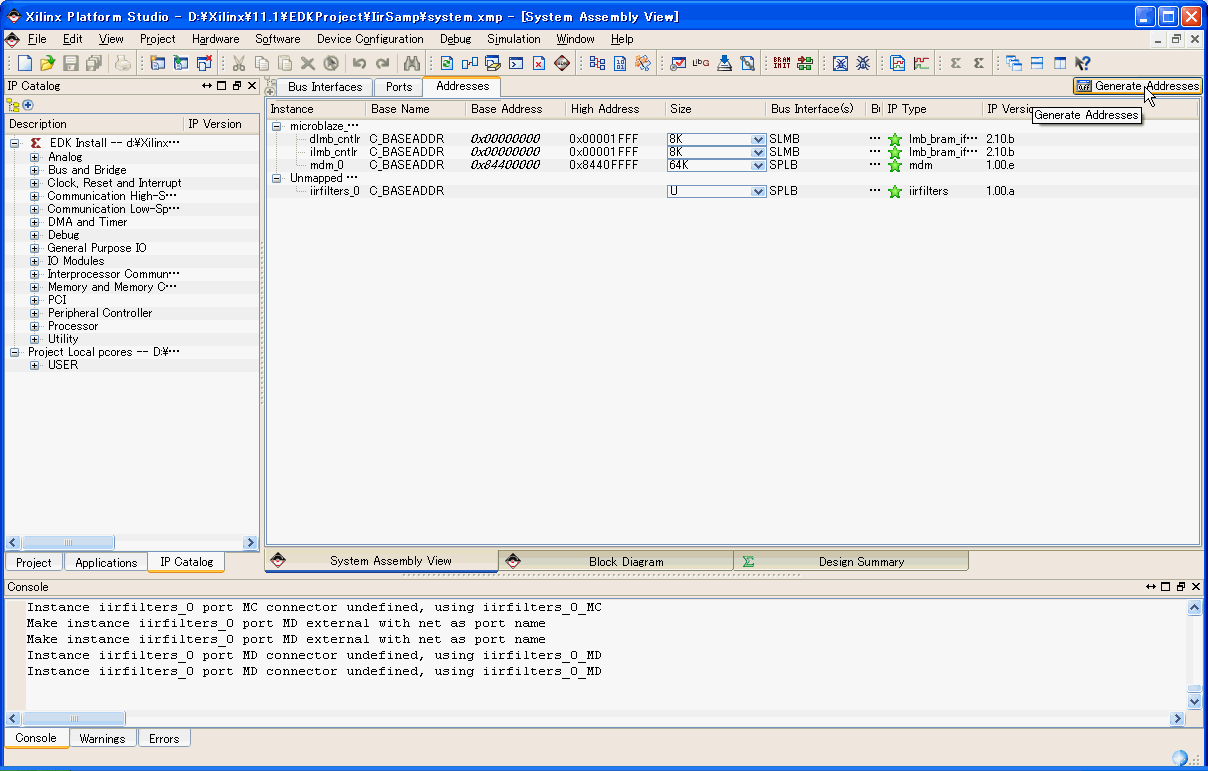

Addressタブを開いてみましょう。右の方にGenerate Addressボタンがあるのでクリックします（これでiirfilters_0にアドレスが割り振られる）。

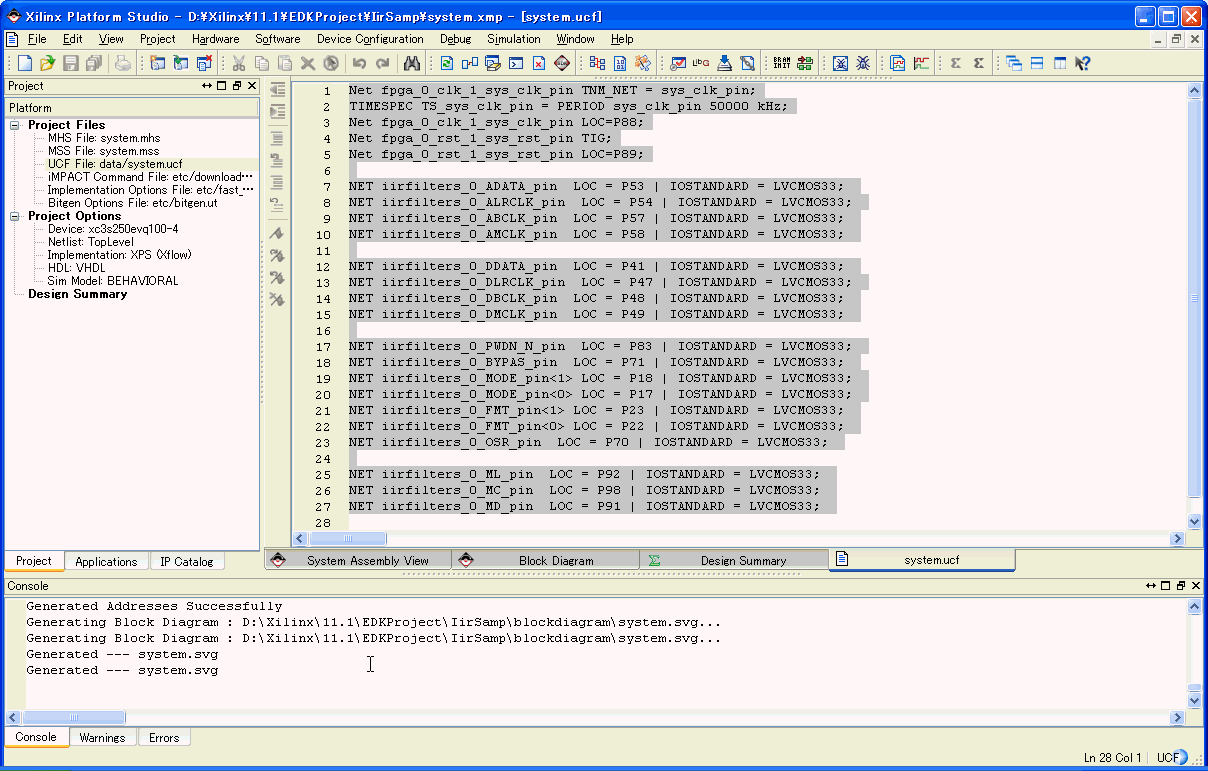

Projectタブからsystem.ucfを開き、このようにクロック、リセット、及びIIRフィルタコアの入出力ピンを割り当てます。これらのピンはADコンバータとDAコンバータとつながります（DFXLSP250基板の場合）。

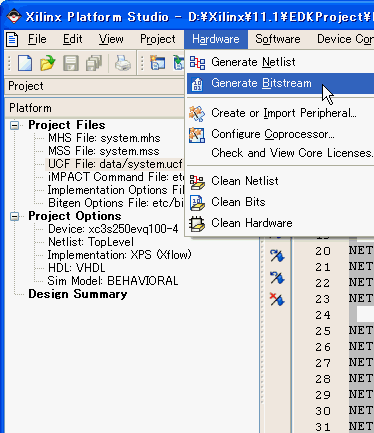

ここでHardware→Generate Bitstreamを選択します。
ConsoleにDone！と出たら成功です（エラーが出たらもう一度ステップを見直してください）。これでIIRフィルタコアが実装されました。
|
