SoftOscillo2 Standard Editionクイックスタートガイド

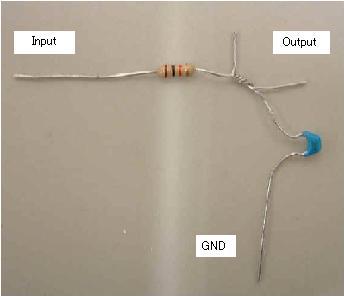

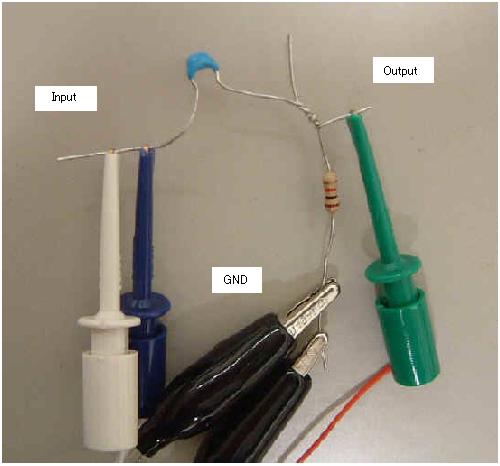

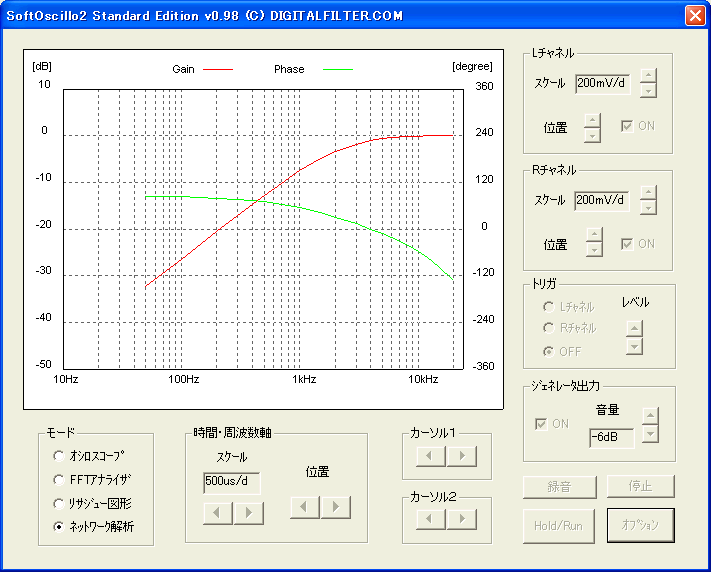

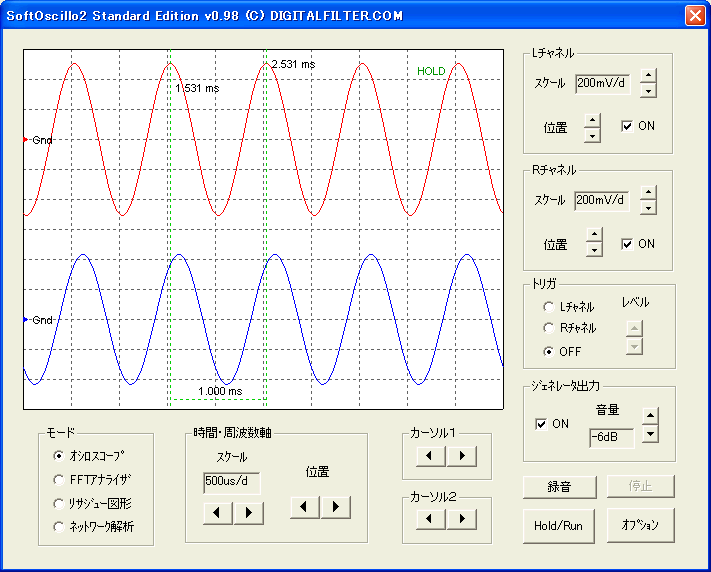

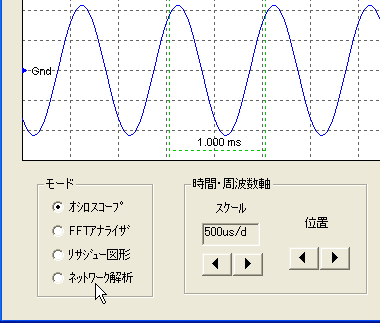

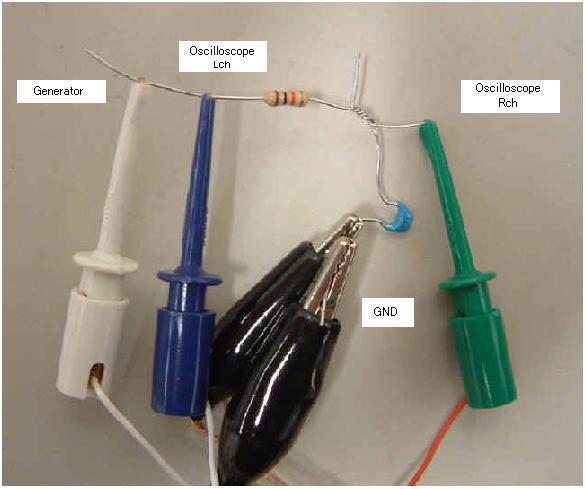

5. ネットワークアナライザで周波数特性を見る 　"ネットワークアナライザ"はシステムの周波数特性を調べるのにとても便利なツールです。 ネットワークアナライザで自動的に周波数特性を測る 　あらゆるシステムは固有の周波数特性を持ちます。SoftOscillo2は"ネットワークアナライザ"の機能も持っており、自動的にWaveファイルを切り替えながら、いろいろな周波数における振幅と位相を測定します。 CRフィルタを用意する 　被測定回路として「CRフィルタ」を用意します。fig.5-1のように、抵抗（R：1kΩ）とコンデンサ（C：0.1μF）のリード線を接続します。これでも立派なLPF（Low Pass Filter：低域通過フィルタ）です。 fig.5-1 　このLPFのカットオフ周波数（ゲインが1/√2になる周波数）を理論的に求めると fc = 1/(2 pi R C) = 1.6kHz になりますが、実際に測るとどうでしょうか。fig.5-2のようにオシロ用プローブを入出力にあたり、ジェネレータ用プローブを入力にフックします。 fig.5-2 1kHzの正弦波は少しだけ減衰している 　SoftOscillo2をスタートすると、1kHzの正弦波は出力側で振幅が若干小さくなっています(fig.5-3)。 fig.5-3 "ネットワーク解析"をクリックする 　”モード”のカテゴリに"ネットワーク解析"があるので、クリックしてみましょう(fig.5-4)。 fig.5-4 　するとネットワーク解析が始まります。ジェネレータの周波数が自動的にスイープされ、振幅特性と位相特性が測定されます。数秒から数十秒かかるので、終わるまでしばらく待ちましょう（＊）。 （＊）測定周波数が多いほど時間がかかります（最大45点まで増やせる）。 　CRフィルタをネットワーク解析した結果はfig.5-5のようになります（赤色が振幅特性、緑色が位相特性）。カットオフ周波数は約1.6kHzであり、理論と一致しています。 fig.5-5 被測定回路をひっくり返してHPFにする 　次に、fig.5-6のように回路をひっくり返して測定してみましょう。これはHPF（High Pass Filter：高域通過フィルタ）になります。 fig.5-6 　ネットワーク解析の結果はfig.5-7のようになります。カットオフ周波数1.6kHzのHPFです。 fig.5-7 Back
