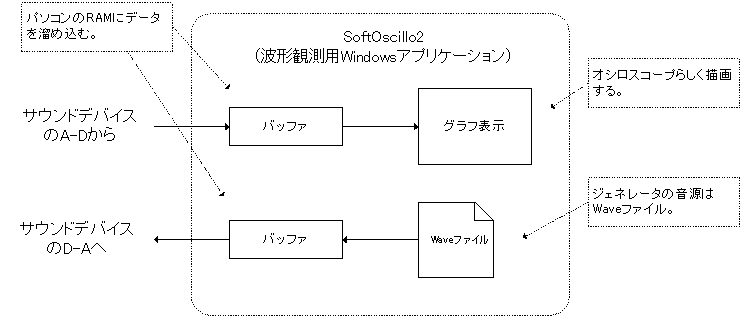

パソコンのLINE入力に入力されたアナログ信号は、サウンドデバイス内のACカップリング、ボリュームコントロール、A-Dコンバータを経由してデジタル信号となり、バッファ（パソコンのメモリ空間の一部）に格納されます（下図）。SoftOscillo2は適当なインターバルでバッファ内のデータを読み取り、グラフ表示します。
|
|
 |
| SoftOscillo2は信号の入力と並行して信号を出力することも可能です。上図のようにWaveファイルのデータをいったんバッファに読み込み、繰り返し再生します。WaveデータはサウンドデバイスのD-Aコンバータ、アッテネータを経由して、パソコンのSPEAKER出力からアナログ信号として出力されます。被測定回路(DUT: Design Under Test）はこの信号を入力として使用できます。 |
|
|
