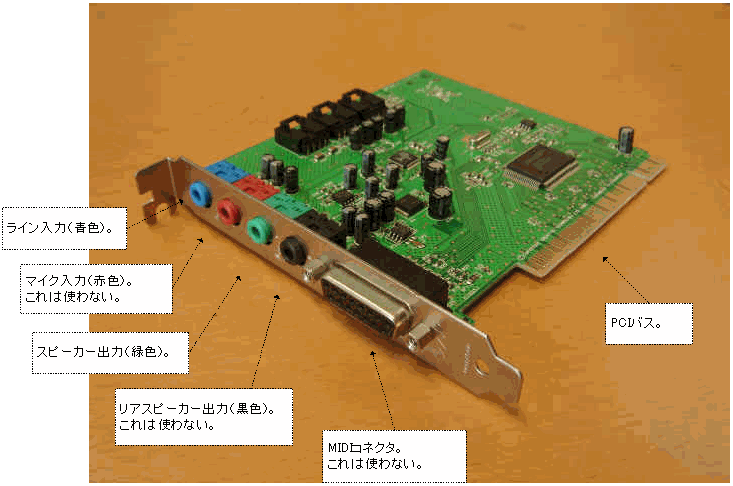

fig.3-1 サウンドカード
fig.3-1は「サウンドカード」と呼ばれるサウンドデバイス（製品名Creative
PCI Digital)です。これはパソコンのPCIバスに接続するタイプですが、近年ではマザーボードに最初からサウンド機能が付いているマシンが多くなりました。SoftOscillo2ではLINE入力とSpeaker出力を使用します。

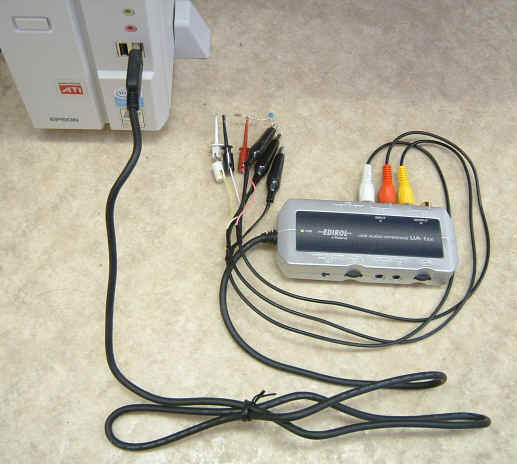

fig.3-2 USBオーディオデバイス
fig3-2はUSBに接続するタイプのオーディオデバイスです（製品名UA-1EX）。携帯性に便利であり、異なるマシンでもほぼ同じ性能が得られるため、リファレンスとして良さそうです。

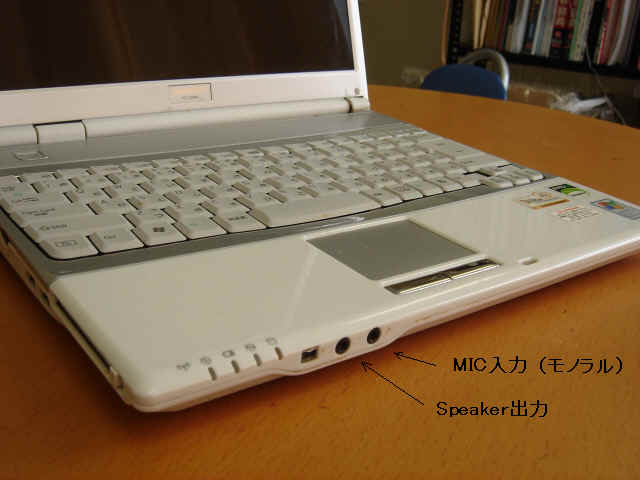

fig.3-3 ノートパソコン
fig.3-3はノートパソコンに付属しているサウンドデバイスです。このように通常のノートパソコンにはLINE入力はありません。またMIC入力はモノラルなので、2チャネルのオシロスコープとしては不十分です。したがってノートパソコンでSoftOscillo2を使用する場合は、USBオーディオデバイスなどを別途用意しましょう。
|
