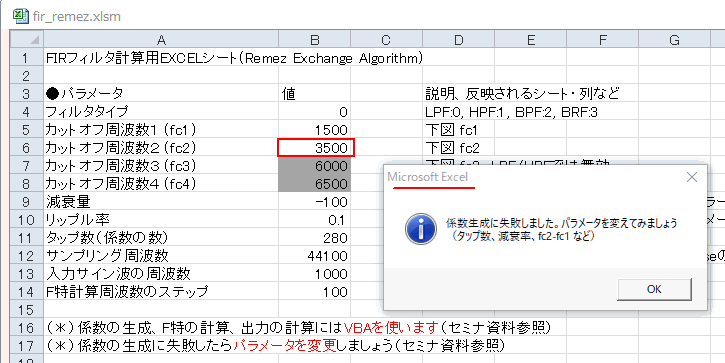

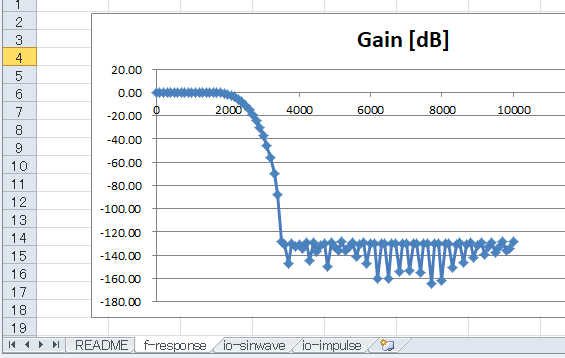

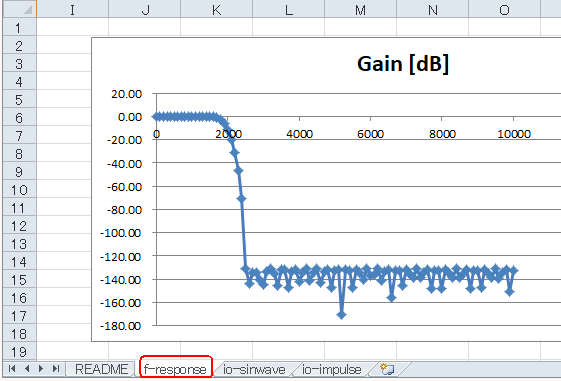

セミナ特製EXCEL�@-3　FIR係数生成に失敗した際の対処 ●パラメータによってはFIR係数を生成できない 　fir_remez.xlsmは「Remez法」でFIR係数を求めますが、パラメータによってはアルゴリズムがうまく収束しない場合があります。例えば下図のようにしてModule01(fir_coeff_cal)を実行すると「失敗しました」とダイアログが出ます。 ●カットオフの幅を変えて対処 　下図のようにfc2を3500から2500へ変えてみましょう。 　Module01(fir_coeff_cal)を実行すると係数の生成に成功します（fc2-fc1を狭くして収束する例）。 ●タップ数を変えて対処 　また下図のようにタップ数を280から140へと減らしてみましょう（カットオフfc2は3500に戻す）。 　Module01(fir_coeff_cal)を実行すると係数の生成に成功します（タップ数を減らして収束する例）。 ●こんな場合、係数生成に失敗する〜その対処法 �@タップ数の割に要求仕様が緩すぎる／厳しすぎる。 　〜カットオフの幅 fc2-fc1 を狭くする／広くする。 �A要求仕様の割にタップ数が多すぎる／少なすぎる。 　〜タップ数を減らす／増やす。 　たいていの場合は以上の対処で収束すると思います。 目次へ戻る
