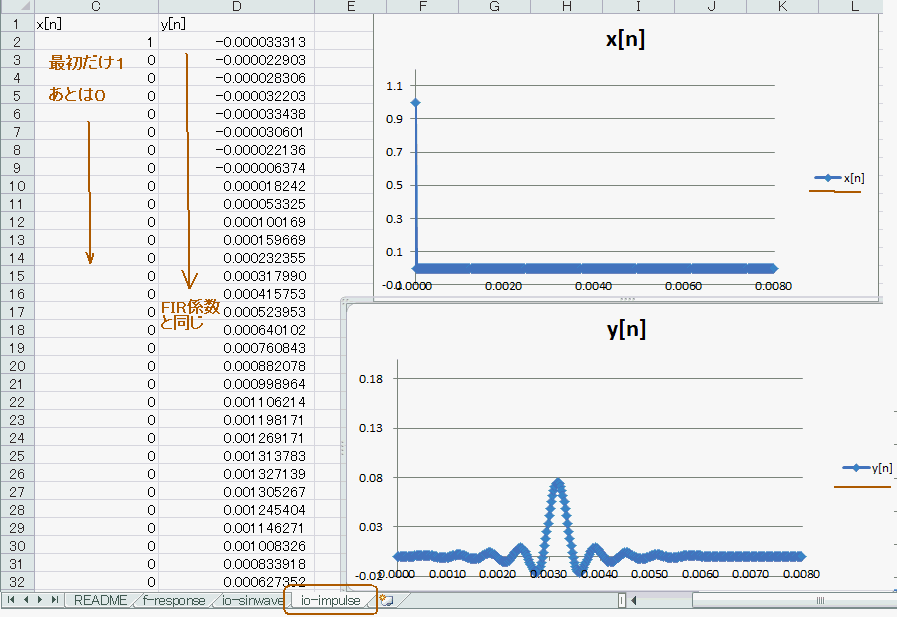

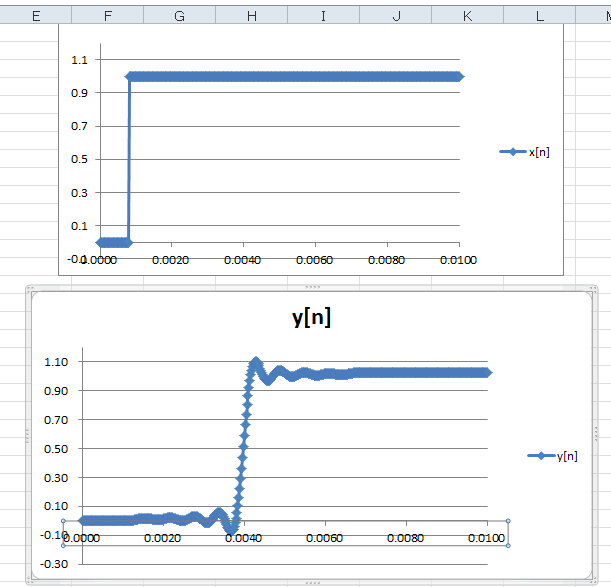

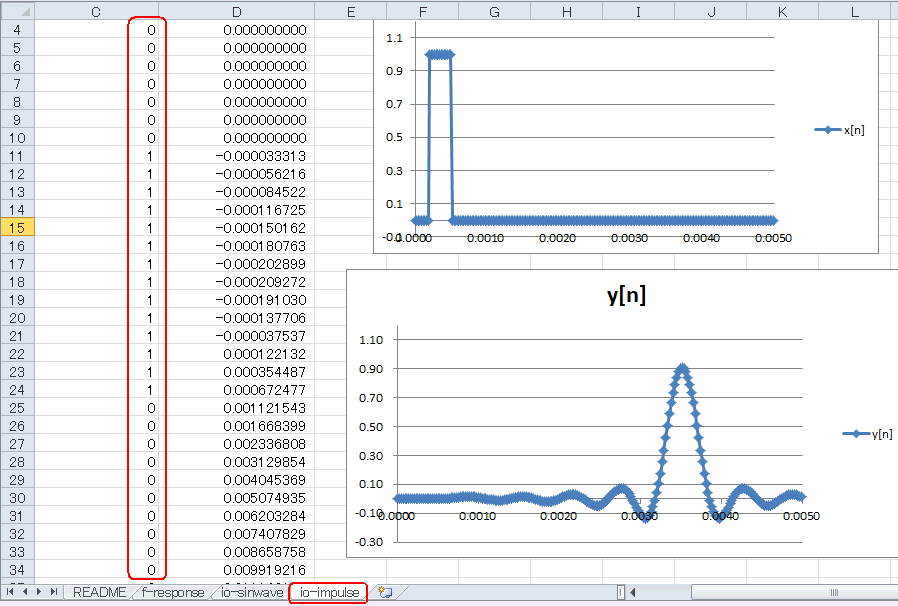

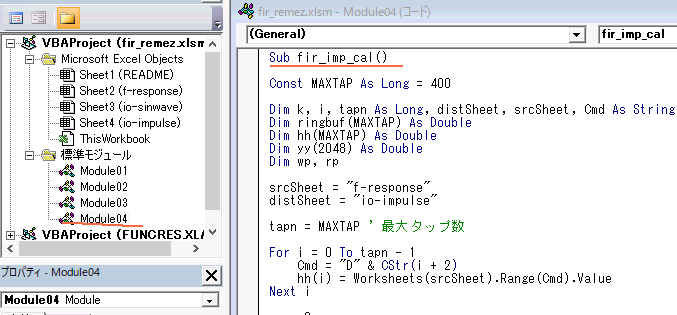

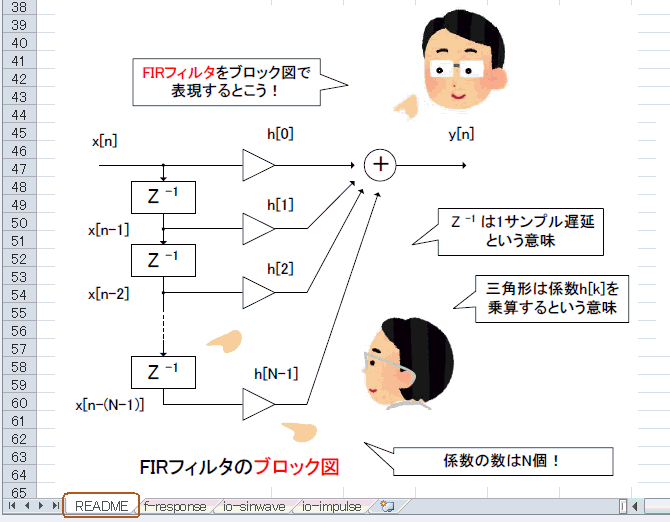

セミナ特製EXCEL�@-1　高性能FIRフィルタ（Remez法）の設計と検証（続き） ●インパルス応答も見てみよう 　VBAからModule04を開いて実行します(fir_imp_cal)。 　io-impulseシートのx[n]が入力、これは単位インパルスになります。y[n]がその出力、インパルス応答になります。 　インパルス応答はFIR係数と等しくなります。ブロック図（READMEシートの下の方）を見ると納得できると思います。 ●台形波から高周波成分を取り去る 　io-impulseシートのC列を下図のように台形波に変えてみます。VBAからModule04(fir_imp_cal)を実行すると台形波に対する応答が見られます（グラフのスケールを適当に変えてある）。 　下図はステップ応答になります。このようにC列を適当にに変更すればその応答を見ることができます。 最初のページへ 目次へ戻る
