 すると回路図にBTWLPFが配置されるので、その上でダブルクリックします。Parts
AttributeダイアログのChange Parametersボタンをクリックすると、Butterworth

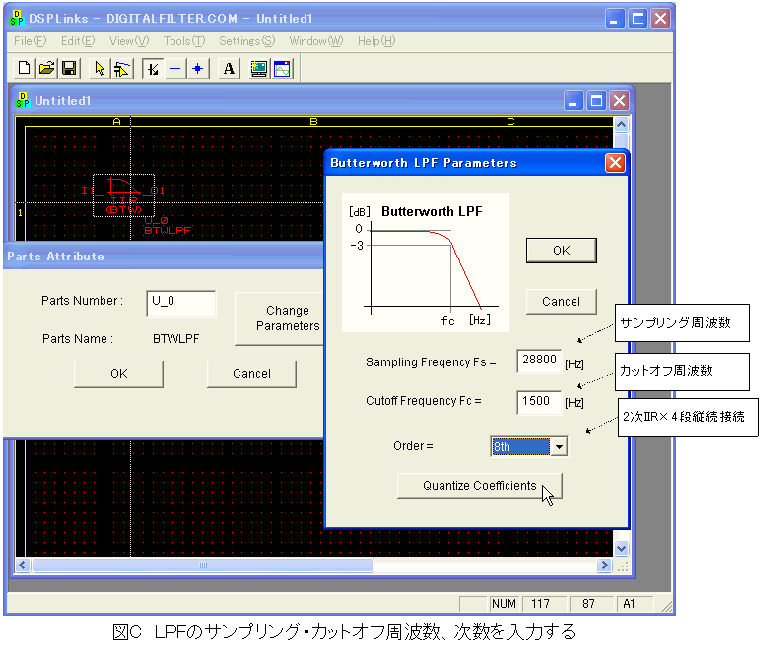

LPF Parametersダイアログが現れるので、図CのようにSampling Frequencyは28800、Cutoff
Frequencyは1500とします。Orderは8thとします（2次IIRフィルタ×4段縦続接続なので）。

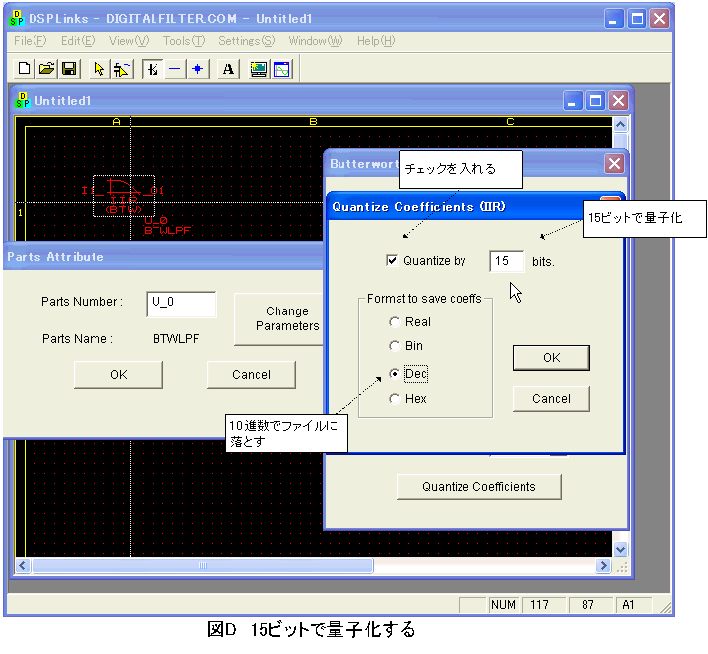

さらにQuantize Coefficientsボタンをクリックします。図Dのようなダイアログが現れるので、Quantize
byにチェックを入れ、bitsを15とし、ラジオボタンのDecを選択します。これは15ビットで量子化し、結果を10進数でセーブするという意味です。例えば+1.0は16383
(= 2^14-1)に変換され、-1.0は-16384に変換されます。

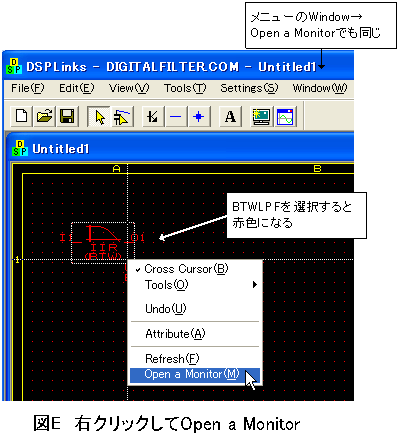

OKボタンを3回クリックしてダイアログをすべて閉じたら、図EのようにBTWLPFの上で右クリックし、Open a Monitorを選択します（BTWLPFが黄色になっている場合は左クリックで赤色にしてから）。
|
