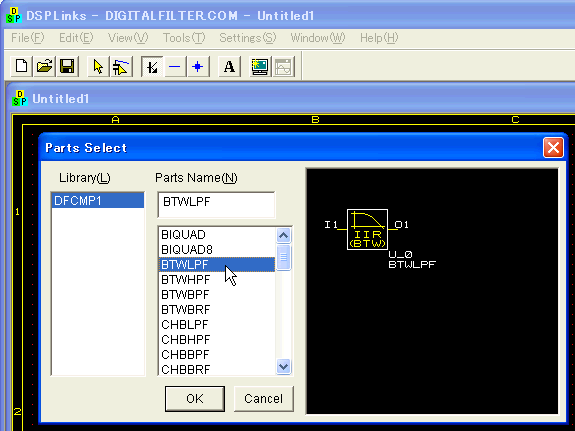

 回路図の適当なところでクリックすると "Parts Select"ダイアログが現れます。BTWLPF

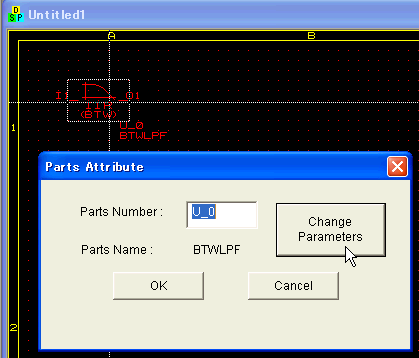

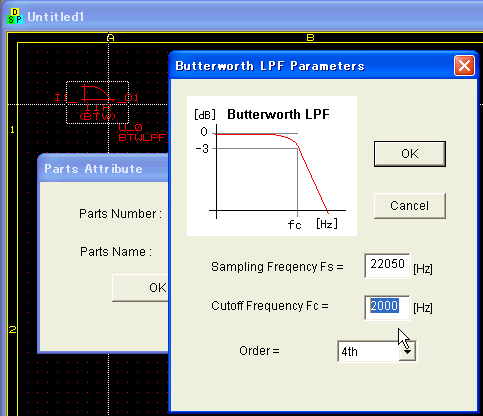

(Butterworth IIR Low Pass Filter) を選びましょう。 BTWLPFを配置した後、その上でダブルクリックすると "Parts Attribute" ダイアログが現れるので"Change Parameters"をクリックしてください。 すると "Butterworth LPF Parameters" ダイアログが現れます。Cutoff

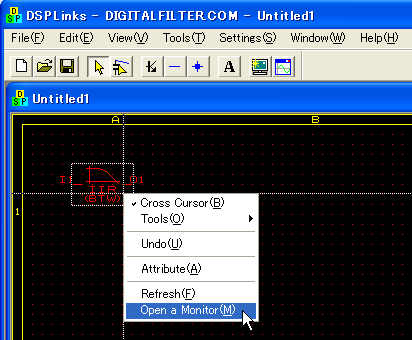

Frequency (Fc) を 2000 に設定してください。 BTWLPF を左クリックで選択し、右クリックで "Open a Monitor"を選択しましょう。
|
