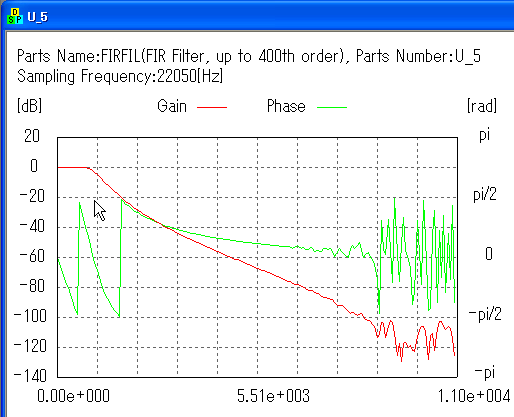

 FIRフィルタの周波数応答は以下のように描画されますが、IIRフィルタのそれとほとんど同じことがわかるでしょう。（位相特性(緑)が違いますがこれはatan(x)関数によるものですので気にしないでください） IIRフィルタのインパルス応答はIIR係数と直接の関連性がないため、ここではIIRフィルタのインパルス応答を使ってほぼ同じ特性のFIRフィルタを作りました。本講座はこれで終了、要点を以下にまとめます。(1)単位インパルスのスペクトルは平坦で、どの周波数でも同じ値になる。(2)インパルス応答のスペクトルはそのフィルタの周波数応答に等しくなる。(3)FIRフィルタの係数はそのインパルス応答に等しい。(4)それゆえ、もしIIRフィルタのインパルス応答が得られるならば、それとほぼ同じ周波数特性を持つFIRフィルタ を作ることが出来ます。
|
