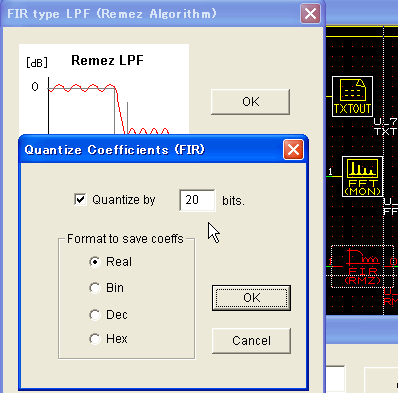

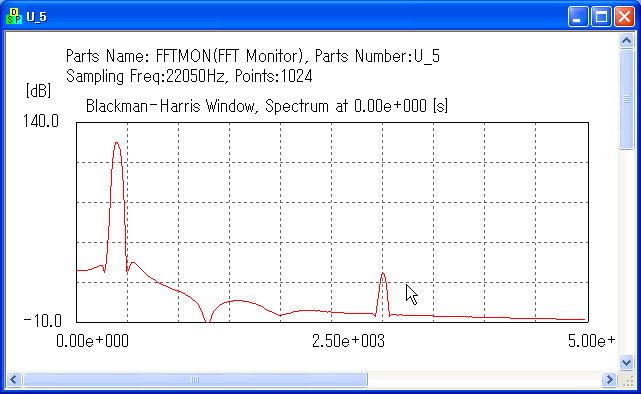

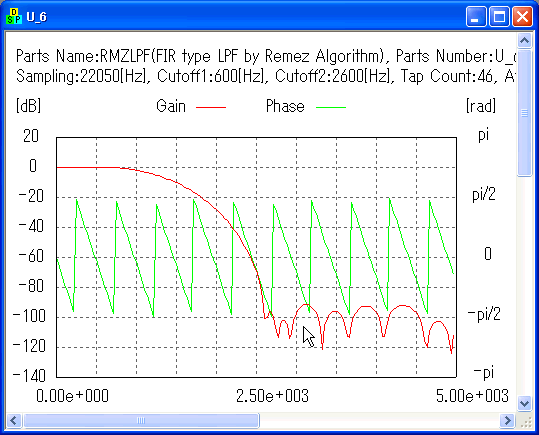

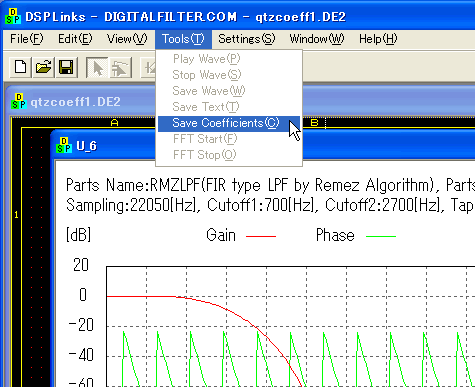

 減衰率を深くしたい場合は量子化ビット幅も大きくしなければなりません。それでは"20"bit にしてみましょう。 減衰率は -90dB 程度まで行きました。 U_5でスペクトルを見ると、-90dB以上減衰しています。 U_6ウインドウを有効にして、メニューの"Tools" -> "Save Coefficients"を選択すると、フィルタの係数をセーブできます。フォーマットは Real, Bin, Dec, Hex です。 この講座は以上で終わりです。デジタルフィルタでは量子化ノイズが累積されます。すなわち、係数を16ビットで量子化しても
減衰率は-96dB (= 6.02 x ビット幅)までは行きません。-96dB 欲しい場合は係数のビット幅は20ビット以上必要になると思います。この講座では信号の量子化について考察します。
|
