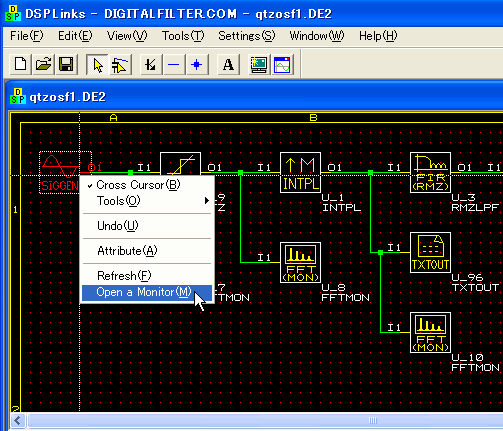

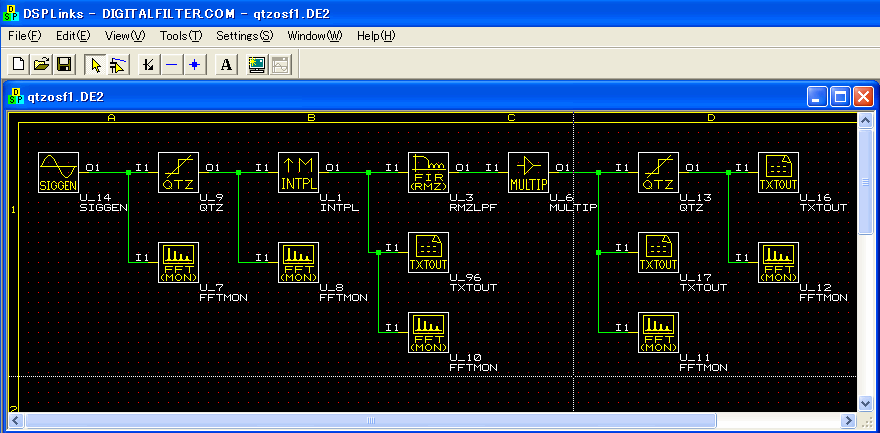

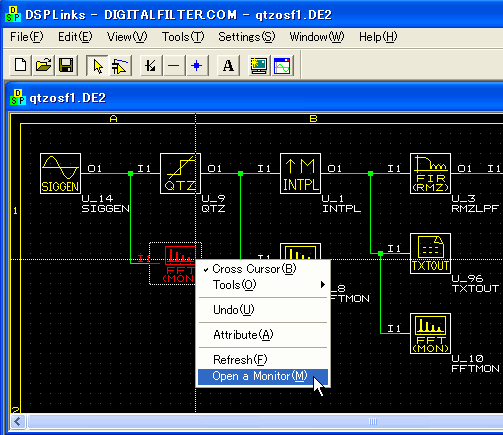

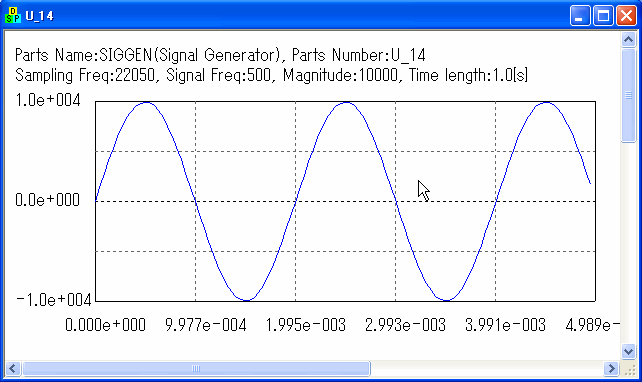

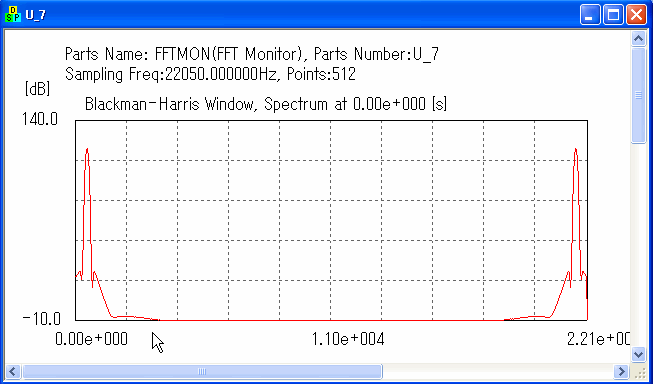

 するとこのような回路があわられます。これは量子化をともなうオーバサンプリングフィルタです。 左クリックでSIGGEN (U_14)を選択し、更に右クリックで"Open a Monitor"を選択しましょう。 500Hzのサイン波です。サンプリング周波数は 22050Hzです。 次にFFTMON (U_7)のモニタウインドウを開いてスペクトルを観察します。 デジタル信号のため、スペクトルはナイキスト周波数を中心にして対称になっています。フロアノイズは、ピークと比べて-120dB以上下がっています。すなわちSNR
(Signal to Noise Ratio)は 120dB です。
|
