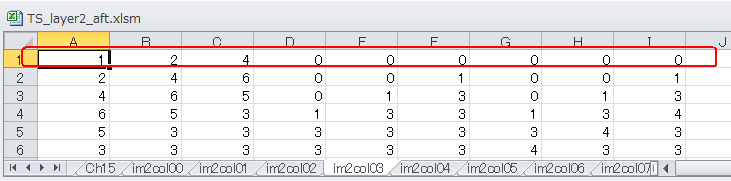

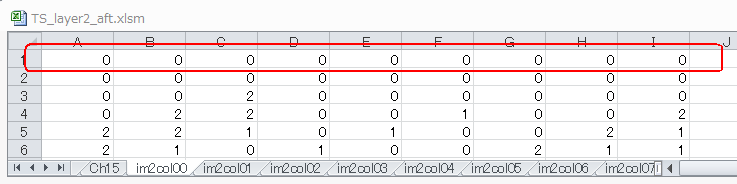

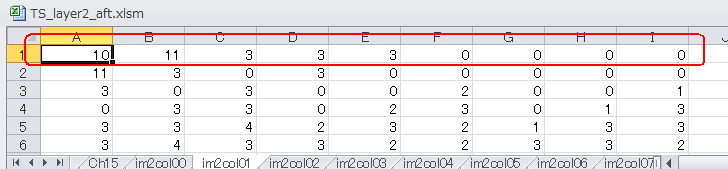

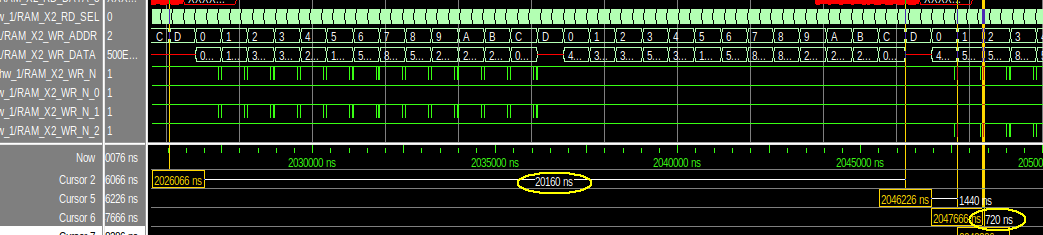

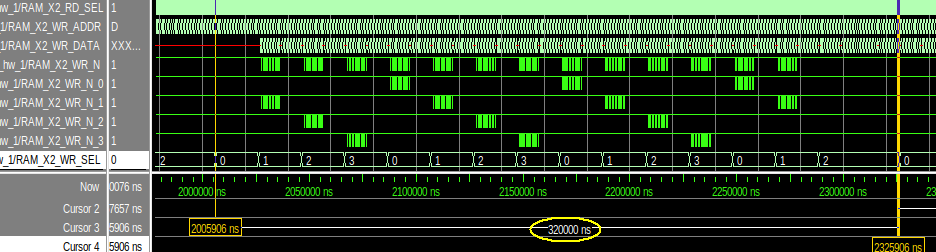

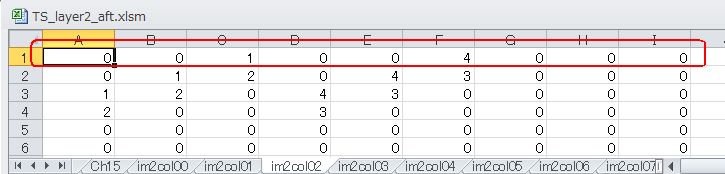

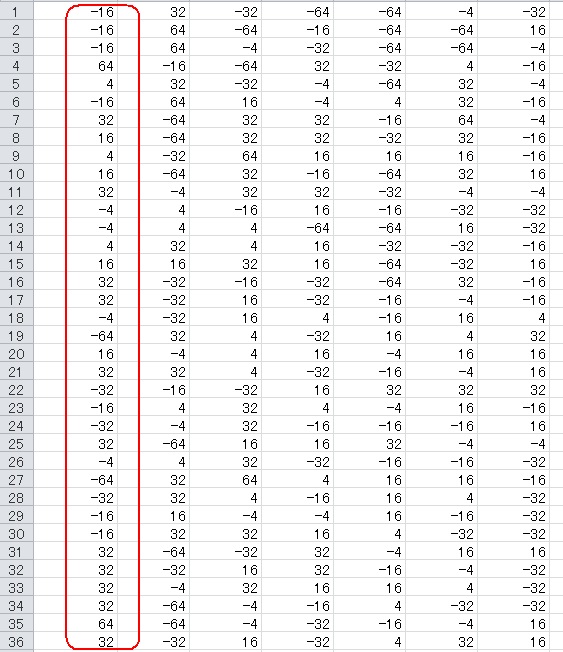

7‐07　2層目シミュレーションとEXCELの答え合わせ（続き） ●積和結果が合わないとき−入力画素データはEXCELと合っているか 　図7‐55はEXCELのim2col00〜03シートで、これらは入力ch0〜3の画素を26×26→9×676に並び替えたものです。それぞれの一行目を並べたもの4ch×9画素が図7‐52のPixRomDataの値になります。 図7-55　im2col00〜03。入力4chが1セット。 ●重み係数はEXCELと合っているか 　図7‐56はW2_Biasシートで、A列の4ch×9個の係数が図7‐52のMatRomDataとなっています（この表のようにエンコードされる）。 図7-56　重み係数9×4chぶんで1セット ●13×13画素を320usで書いて3層目へ 　2層目はプーリングがあるので画素数が26×26→13×13と間引かれます。 　図7‐57は2層目の出力RAMの信号です。CNN1ブロックを処理する時間は320us、その時間内にRAM_X2_WR_N_Xが13ラインぶんLになっています。RAM_X2_WR_SELは1ラインごとに0, 1, 2, 3, 0...と遷移し、それに相当するRAM_X2_WR_N_XがLになります。 図7‐57　RAM_X2にはラインバッファが4つある。順番に書き込む ●書き込みタイミングが想定通りになっているか 　図7‐58のように1画素書き込むのに720ns、1ライン（13画素）書き込むのに20.16usかかります。このタイムチャート通りになっているか確認しましょう。 図7‐58　RAM_X2の書き込みを拡大 最初のページへ 目次へ戻る
