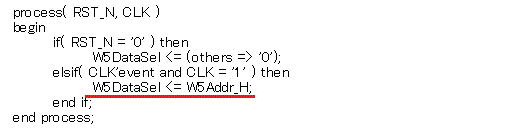

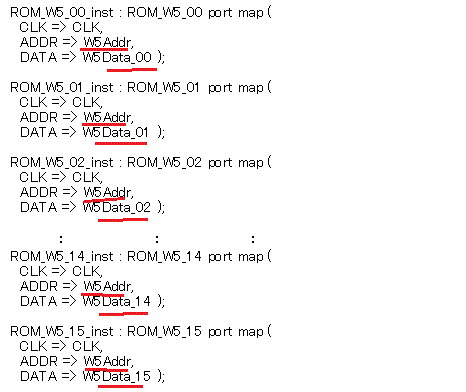

10‐04　5層目の重み係数ROMアクセス（HDL） ●重み係数ROMの読み出しアドレス 　W5AddrとW5DataSelは図10‐30のように生成されます。前者はcount32768の下位11ビット、後者はその上の4ビットと同じです。そうすれば係数ROMの2048行×8列が読み出せます（＊１） （＊１）係数ROMは8列づつ16個に分けられている。縦2048行をW5Addrで読み出し、横8列をW5DataSel(2:0)で選択する 図10‐30　W5Addr, W5DataSelはcount32768から作る(conv_layer5.vhd、gts_timing.vhd) ●重み係数ROMの縦一列を読むW5Addr 　W5Addrは図10‐31のように16個の係数ROMのアドレスとなり、W5Data00〜15が読み出されます。 図10‐31　16個の係数ROMを同時に読み出す (conv_layer5.vhd) ●重み係数ROMの8列を選択するW5DataSel 　5層目の係数は4種類なので2ビットにエンコードされています。したがってW5Data_00（16ビット）を2ビットづつ、図10‐32のようにW5DataSelによって時分割で8つに分けます。 　romdata_00は重み係数ROMの左端０列〜７列までの係数になります。 　W5Data_01〜15も同様に処理され、romdata_00〜15が得られます。これらの信号で重み係数2048×128列が全部得られます。 図10‐32　romdata_00〜15それぞれに重み係数2048×8個 (conv_layer5.vhd) ●係数をdotpro_00〜15に入力 　romdata_00〜15はそれぞれ別の積和演算器に入力されます。それぞれから積和結果が8個づつ出力され（このタイムチャートのmac0〜mac127）、合計128個はバイアス加算やReLU回路などを経て6層目に送られます。 図10‐33　積和演算器dotproは16個ある (conv_layer5.vhd) 最初のページへ 目次へ戻る
