実験結果

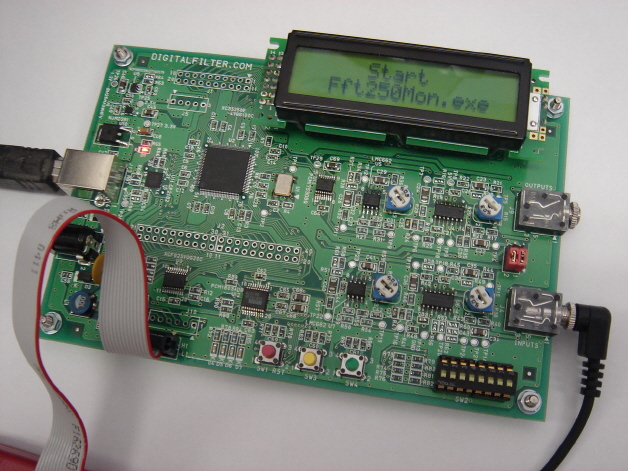

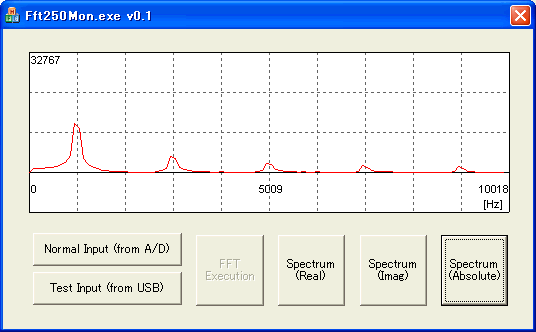

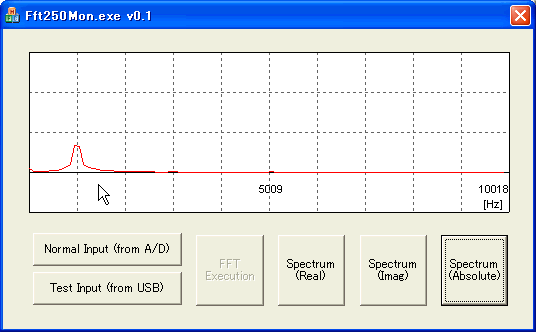

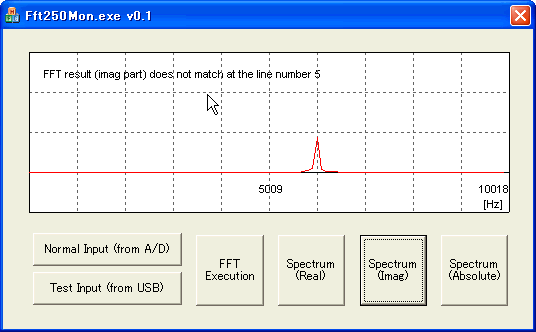

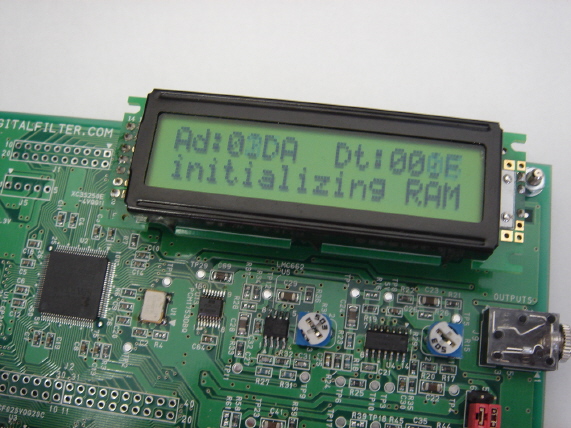

FFTの結果を見るにはFft250Mon.exeというWindowsアプリケーションが必要です。EXEファイルは付属CD-ROMのWinApp\Exeに、ソースコードはWinApp\Sourceディレクトリにあります。 FPGAにビットストリームを書き込むと以下のようにLCDにStart Fft250Mon.exeと表示されます。 以下の手順で進みましょう。 �@基板とパソコンをUSBでつなぎ、Fft250Mon.exeをスタートする。 �ANormal Inputボタンをクリックする。（INPUTSジャックからの信号がA/D変換されてFPGAに蓄えられる） �BFFT Executionボタンをクリック。（FFTが実行される） �CSpectrum (Real)をクリック。（スペクトルの実数部がUSB経由で読みだされ描画される） �DSpectrum (Imag)をクリック。（スペクトルの虚数部がUSB経由で読みだされ描画される） �ESpectrum (Abs)をクリック。（実数部と虚数部から絶対値が計算され描画される） 下図は1kHzサイン波のスペクトル（絶対値）です。 これは1kHz矩形波のスペクトル（スケールは縦・横ともにリニア）。 Test Inputボタンをクリックすると、パソコンからのテストデータでFPGA内部のRAMが初期化されます（テストモード）。RAMの初期化には数十秒かかります。 テストモードではFPGA内でのFFT演算を検証することができます。詳しくはここをご覧ください。 Back
