IIRFIL (Infinite Impulse Response Filter)

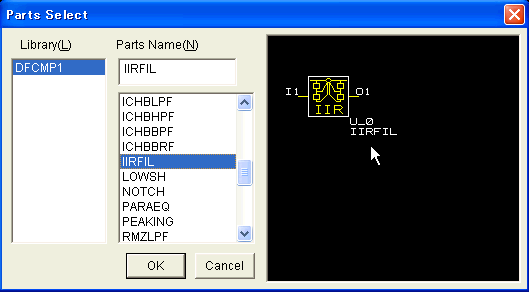

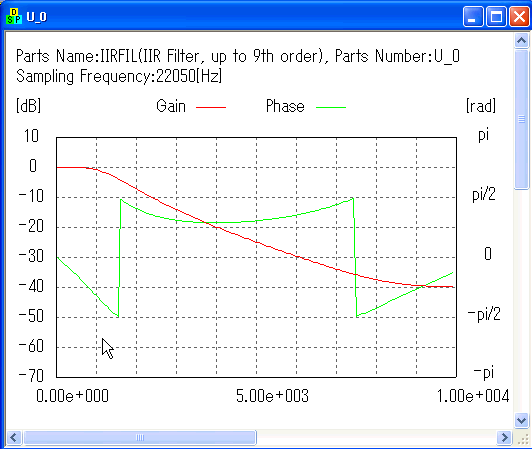

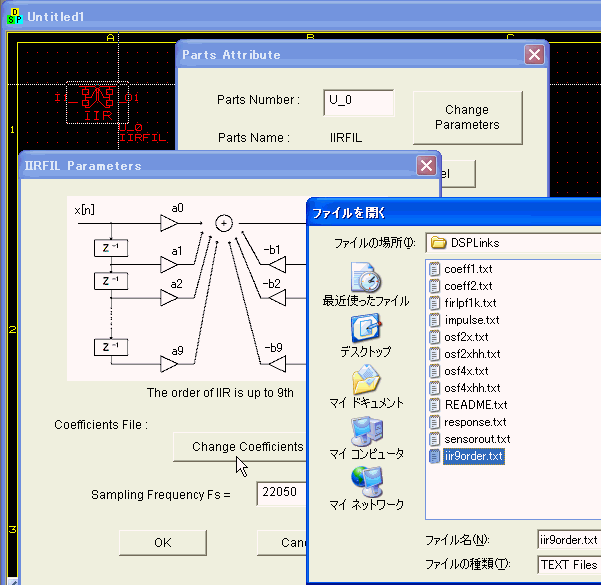

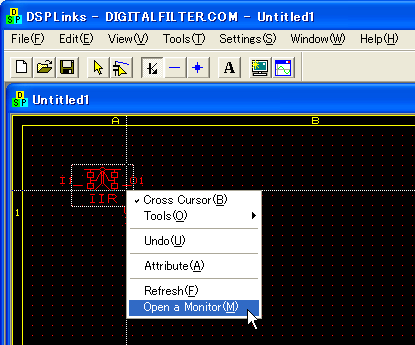

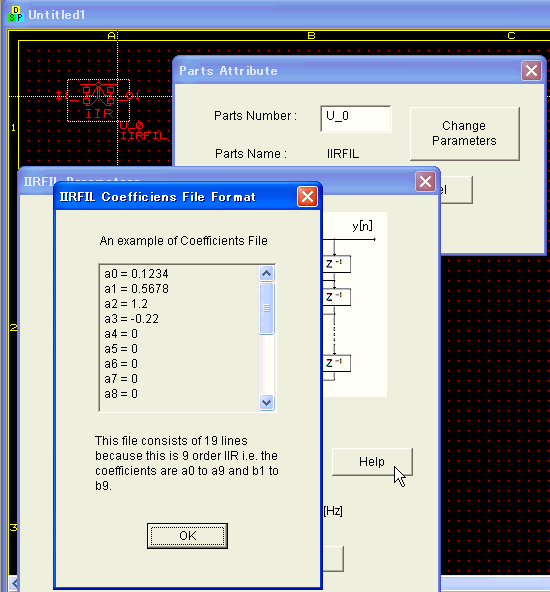

このコンポネントはユーザー定義のIIR係数を使用するIIRフィルタです。 コンポネントをダブルクリックして"Change Parameters"、その後"Change Coefficients"でIIR係数のファイルを選択します。 左クリックでコンポネントを選択し、右クリックで"Open a Monitor"を選択。 フィルタの特性がモニタウインドウに描画されます。 "View" -> "Scale Change"でスケールを変更できます。 係数ファイルのフォーマットに関してはIIRFIL Parametersダイアログの"Help"を見てください。９次のIIRフィルタですので係数は a0, a1, a2... a9, b1, b2... b9 の１９個からなります。 サンプル回路 Coming Soon...
