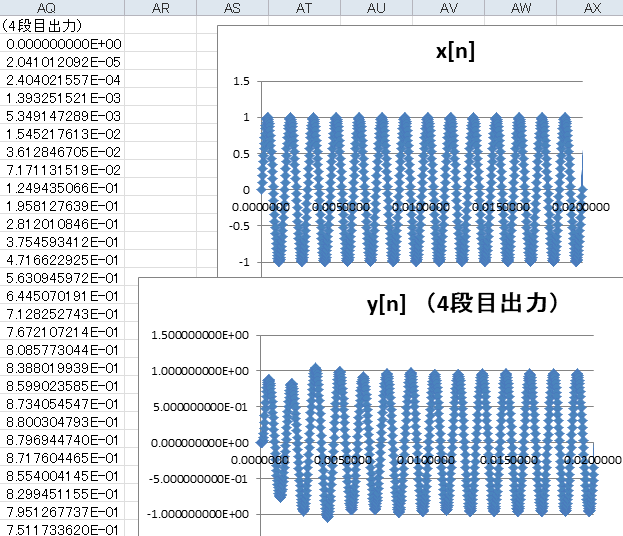

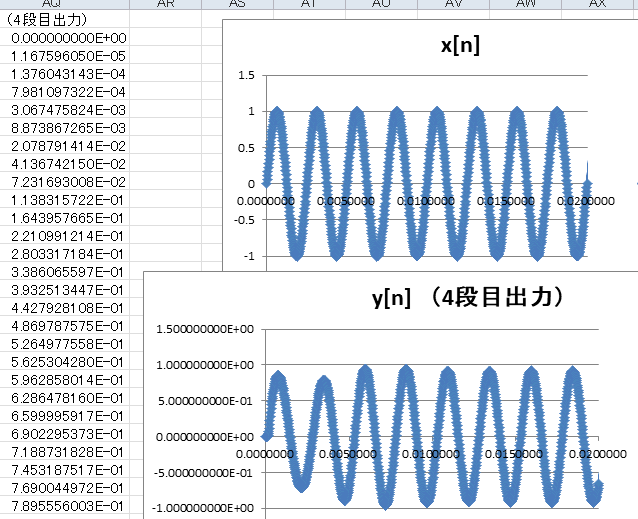

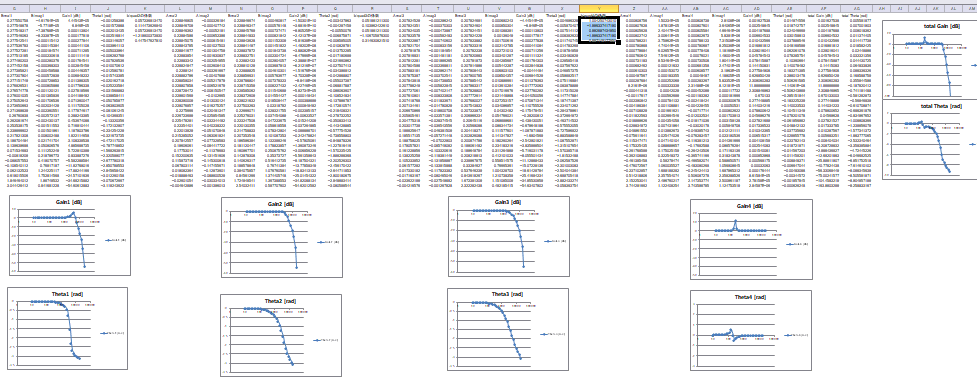

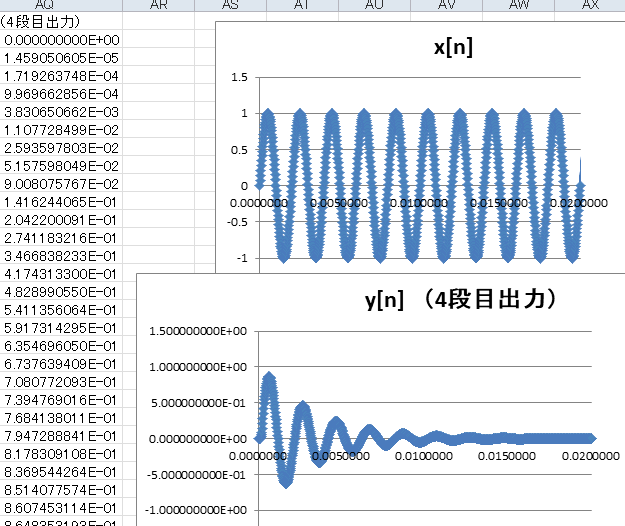

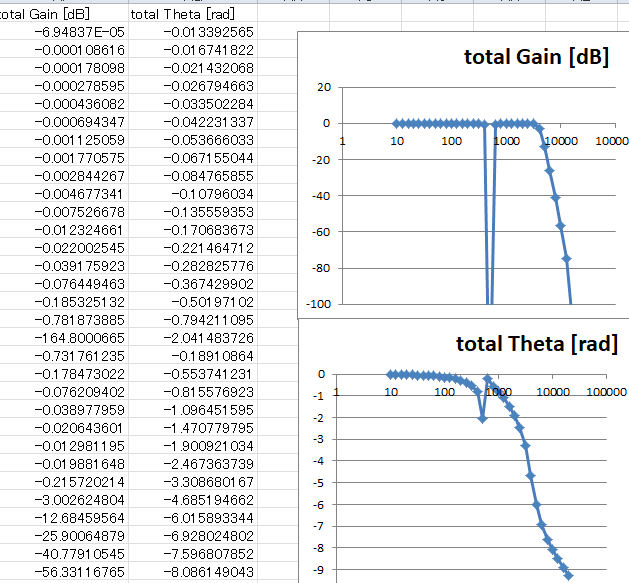

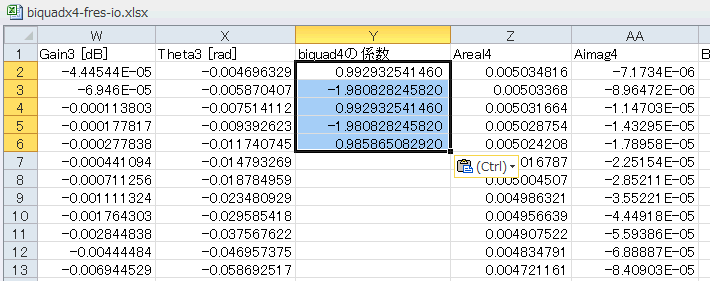

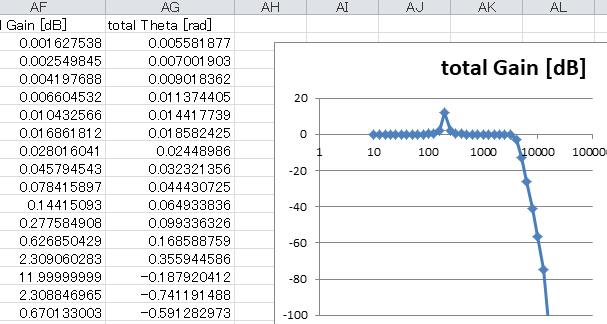

コラム36　Biquadを縦続接続してより複雑な特性（続き） ●今度はノッチフィルタに変えてみる 　4番目のBiquadの係数をこれと置き換えます。これは「ノッチフィルタ」という、特定の周波数（この場合500Hz）を取り除くフィルタです。 　　　　　　　　　　　　　　　　4番目のBiquadを変更 ●LPFに新たなノッチ特性が加わる 　同シートの右の方の周波数特性を見てみましょう（下図）。4kHzまで基本的にローパス特性ですが、500Hzだけ極端に減衰しています。4つのBiquadのうち、最初の3つがLPFで、最後の1つがノッチフィルタ、縦続接続だとそれらの特性が加算されます。 　　　　　　　　　　　　　低い周波数は通過だが500Hzだけは通さない ●io-sinwaveシートの右端を見る 　入力の周波数を変えてみましょう（READMEシートのB5セル）。下図(a)は400Hzで、ここはほぼ通過しますが、同図(b)のように500Hzになると突然減衰します。そして同図(c)のように700Hzまで上げるとまた通過域に戻ります。 図(a) 400Hz 図(b) 500Hz 図(c) 700Hz ●ノッチフィルタとは逆に特定周波数を上げるフィルタ 　この係数に変えると「ピーキングフィルタ」になります。下図のように200Hzだけが12dBほど持ち上がっています。 　　　　　　　　　　　　　特定の周波数の音が大きくなる ●各Biquadの特性を見てみる 　各列の下の方に各Biquadの周波数特性があります。最初の3つがLPF、最後の1つを色々な特性に変えました。それら4つを加算したものがトータルの周波数特性となります（右端）。 　　　　　　　　　　　　EXCELの表示スケールを縮小して確認 最初のページへ 目次へ戻る
