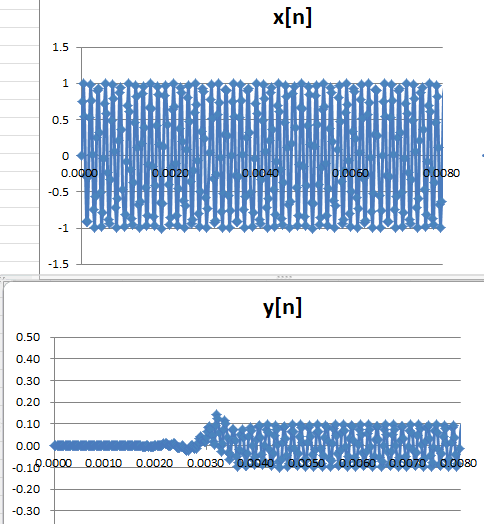

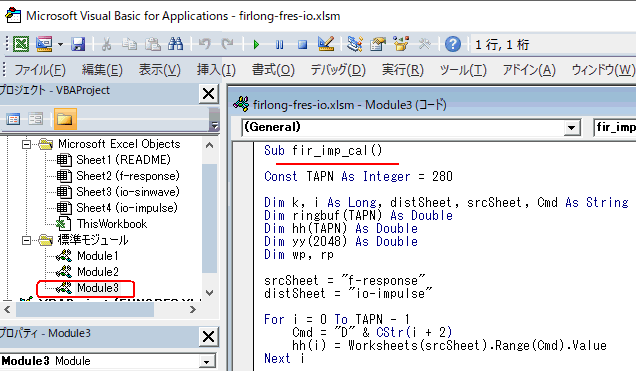

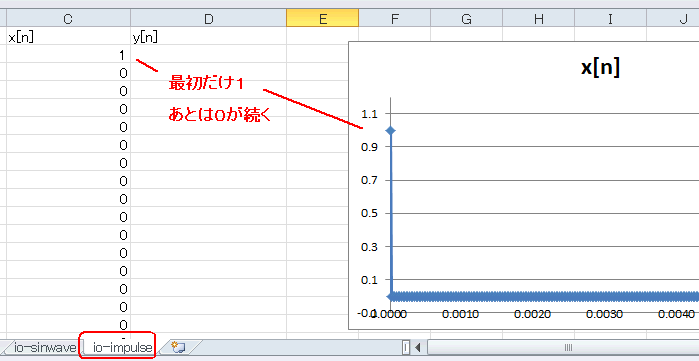

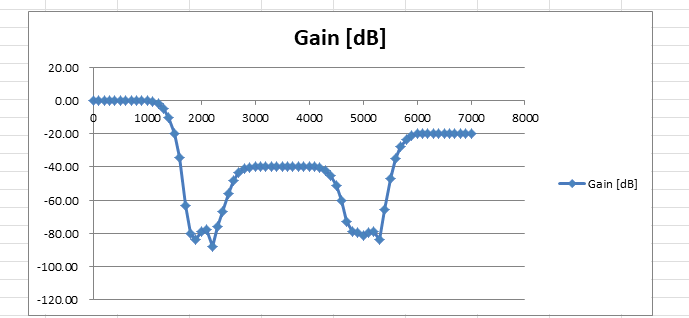

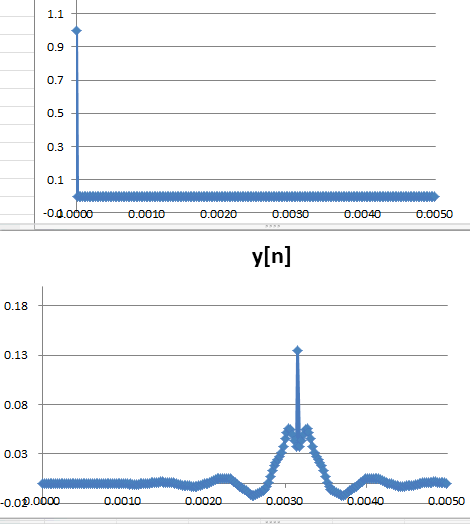

コラム33　FIRのタップ数を増やしてより急峻・複雑な特性（続き） ●帯域を上げたり下げたりするイコライザ 　FIRフィルタでタップ数が280にもなると様々な特性を持たせることができます。下図のようなイコライジングも可能になります（この係数をコピペ）。 　　　　　低域は0dB, 中域は-40dB, 高域は-20dB, 境界域は-80dB ●完全に取り去るわけでなく、ある程度残すことも可能 　周波数特性では高域で-20dBになっています。試しに6000Hzを入力すると下図のように振幅が1/10になっており、上記特性と一致しています。 　　　io-sinwaveシート。6000Hzは出力が1/10なので-20dB ●インパルス応答を見てみよう 　最後のio-impulseシートを見ると下図のように入力は単位インパルス（最初だけ１，あとは０）になっています。これに対する出力を「インパルス応答」といいます。 　　　　io-impulseシートを見る 　出力y[n]はVBAで計算します。Module3(fir_imp_cal)を開いて実行します。 　イコライザのインパルス応答は下図のようになります。x[n]と比べてy[n]のピークは3.16msほど遅延しています。またインパルス応答はFIRの係数と同じになります（この図から自明）。 　　図3-39　インパルス応答の真ん中の時刻が遅延量になる ●タップ数が一定なら特性によらず遅延量が一定 　 FIRフィルタの遅延量はタップ数で決まり、280タップなら（280-1)/2/44.1kHz = 3.16msとなります。この値はLPF/HPF/BPF/BRFでもイコライザでも同じです。 　上図のインパルス応答を見るとそれが納得できるかと思います。詳しくは漫画26を参照してください。 最初のページへ 目次へ戻る
