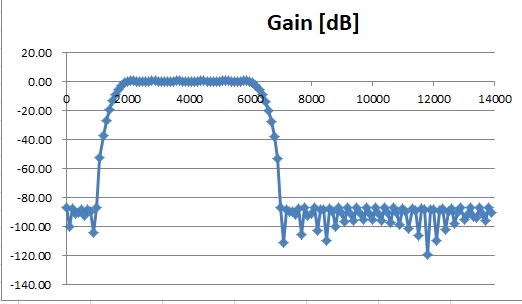

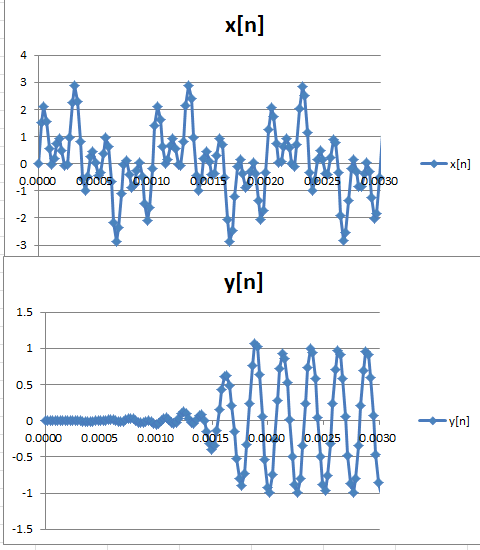

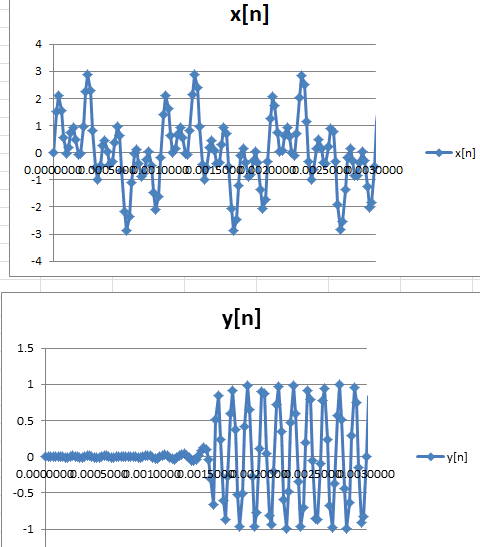

コラム31　EXCELでFIRフィルタを実行する（続き） ●係数を変えてみる 　f-responseシートに戻って係数を変更します。D列にこれをコピペしましょう。周波数特性をみると、6kHz以上を通すHPFになっています。 　io-sinwaveシートに戻り、VBAからModule3(fir_sin_cal)を開いて実行します。下図のように1k, 4kHzが取り除かれ、7kHzのみが残っています。 　もう一度f-responseシートで係数を設定しましょう。D列にこれをコピペして周波数特性を見ると下図のようにBPFになっています。 　io-sinwaveシートに戻り、VBAからModule3(fir_sin_cal)を開いて実行します。下図のように1k, 7kHzが取り除かれ、真ん中の周波数4kHzのみが残っています。 　このようにFIRの係数を変えるだけで色々な特性を持たせることができます。また上図のようにFIRの出力はタップ数（係数の数）に比例して遅延することに注意しましょう（詳しくは漫画26参照）。 最初のページへ 目次へ戻る
