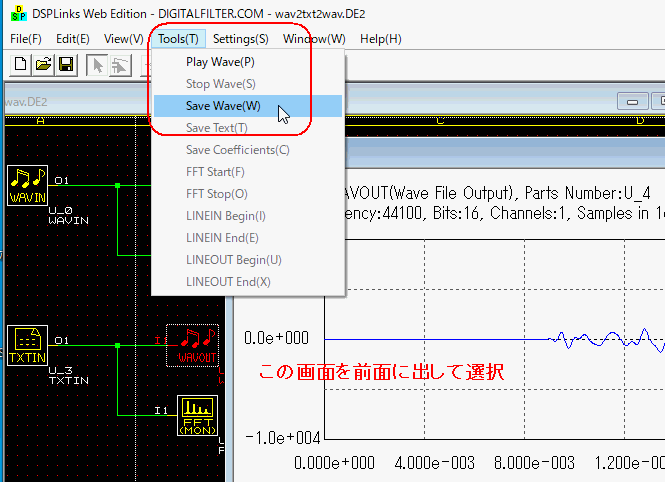

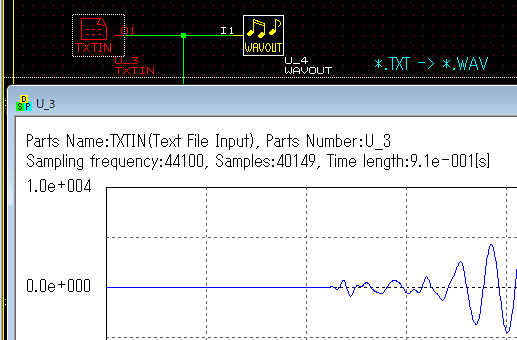

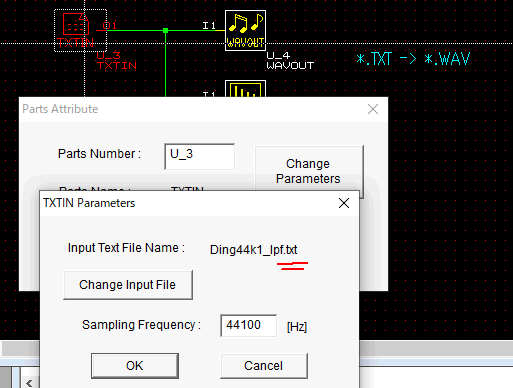

コラム32　DSPLinksでWAV→TXT→WAV（続き） ●今度はTXT→WAVファイル 　回路図の下の方は逆にTEXTをWAVEに変換します。TXTINをダブルクリックし、Change Parameterをクリック。Ding44k1_lpf.txtが入力ファイルです。これはEXCELで得られたデータ列（ここのy[n])をコピペしたファイルです。 　WAVOUTをダブルクリックし、Change Parameterをクリック。output1.wavが出力ファイルになります。 　TXTINをOpen a Monitorで開くとDing44k1_lpf.txtの波形が現れます。 　同様にWAVOUTも右クリックでOpen a Monitorし、Tools→Save WaveでWAVEファイルが生成されます。見当たらない場合はChange Output Fileで設定します。 　FFTMONが２つありますが、それらをOpen a Monitorで開いてスペクトルを比較することができます。 　WAVEファイルをEXCELで処理する手順は以下の通り �@DSPLinksでWAVEファイルをTEXTファイルに変換。 �ATEXTファイルをEXCELにコピペ。 �BEXCELで信号処理。 �CEXCELからTEXTファイルにコピペ。 �DDSPLinksでTEXTファイルをWAVEファイルに変換。 最初のページへ 目次へ戻る
